Produktdetails:
|
Typische Anwendung: | Füllstandmaß | Messbereich: | 0~6m |
---|---|---|---|
Inverterertrag: | 4… 20mA (Versorgung power24VDC) | Prozesstemperatur: | -50~+350℃ |
Prozessdruck: | -0.1~+16MPa | Prozessverbindung: | Flansch (optional) |
Installationsform: | Seiten-angebracht, höchst-angebracht | Hauptteil-Material: | 304.316 |
Markieren: | Klappen-magnetischer waagerecht ausgerichteter Übermittler,Flüssiger magnetischer Klappenströmungsmesser,waagerecht ausgerichtetes Meter des magnetischen Floss-20mA |

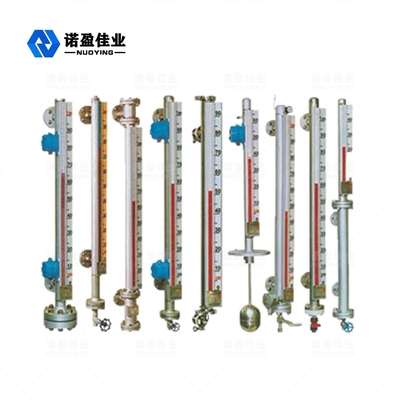

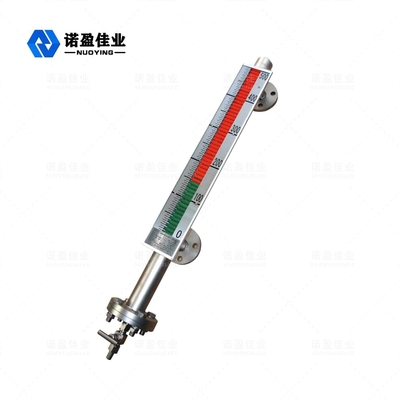

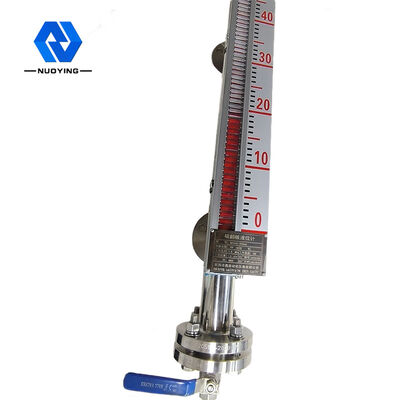

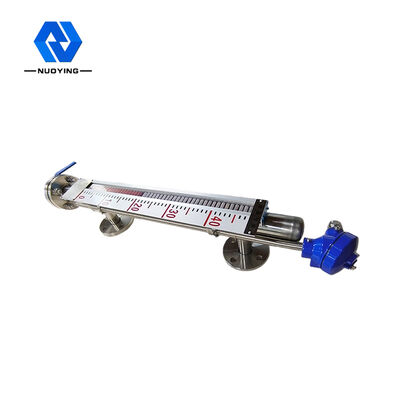

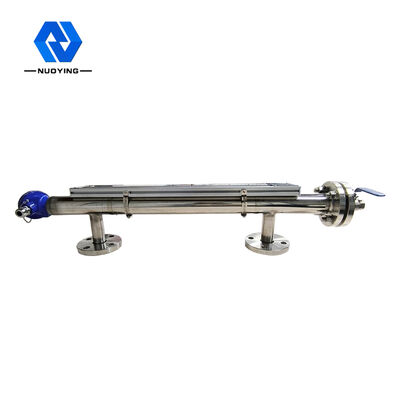

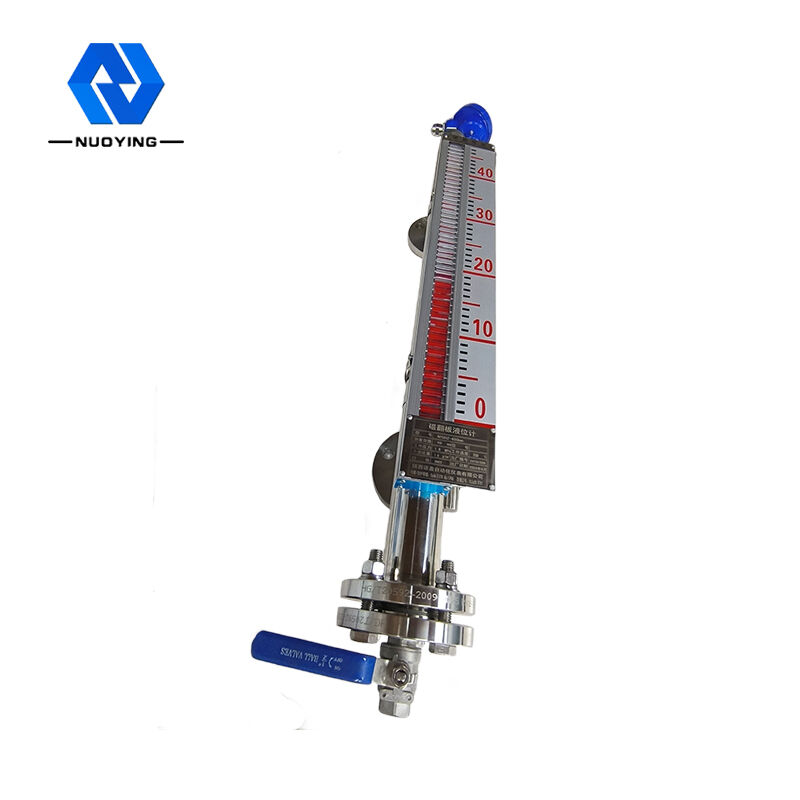

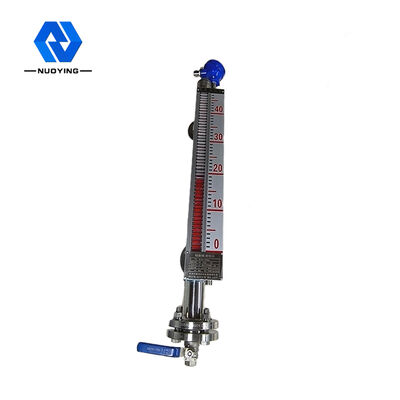

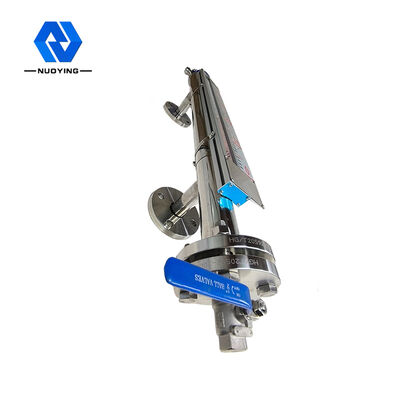

Verbilligtes flüssige NYUHZ magnetische Klappen-waagerecht ausgerichtetes Meter 20mA
Magnetische Klappen-waagerecht ausgerichtetes Meter-Funktions-Prinzip NYUHZ
Waagerecht ausgerichtetes Meter der magnetischen Klappe kann in den verschiedenen Türmen, Behälter, Behälter, kugelförmige Schiffe und Kessel und andere Ausrüstung für mittlere waagerecht ausgerichtete Entdeckung benutzt werden. Das waagerecht ausgerichtete Meter der magnetischen Klappe kann in hohem Grade versiegelt, für hohe Temperatur, Hochdruck und Korrosionsbeständigkeit wasserundurchlässig und passend sein.
Das waagerecht ausgerichtete Meter der magnetischen Klappe hat einen Hohlraum (genannt Messrohr- oder Hauptteilrohr) der das Floss hält, und der Hohlraum wird an das Schiff durch einen Flansch oder andere passende Verbindung angeschlossen. Die Kammer wird an das Schiff durch Flansche oder andere passende Verbindungen angeschlossen, um eine Verknüpfung zu bilden. Entsprechend dem Prinzip des Verbindungsgerätes, da der Füllstand in den Schiffänderungen auf und ab, der Füllstand in der Kammer auf die gleiche Höhe wie der Füllstand im Schiff ist. Der Füllstand innerhalb der Kammer ist auf die gleiche Höhe, also fährt er das Floss innerhalb der Kammer, um hoch- und runterrückzuen und steigt und fällt mit dem Füllstand innerhalb des Schiffes. Diesmal können wir den Füllstand nicht sehen, also ist eine magnetische Spaltenanzeige des leichten Schlages außerhalb des Hohlraumes installiert. Wenn das Niveau in den gemessenen Schiffaufstiegen und -fällen, das magnetische Floss im Körperrohr des waagerecht ausgerichteten Meters auch und Fälle steigt und das Dauermagnet innerhalb des Floßes auf den magnetischen Spaltenindikator des leichten Schlages durch Magnetkupplung übertragen wird und die rote und weiße Spalte des leichten Schlages fährt, um 180° leicht zu schlagen, wenn der Füllstand steigt, ist die Spaltenänderungen des leichten Schlages vom Weiß am Rot und wenn der Füllstand fällt, von den Spaltenänderungen des leichten Schlages von Rot zu Weiß, und von der rot-weißen Kreuzung des Indikators auf die tatsächliche Höhe vom Füllstand innerhalb des Schiffes, klares Indiz des Füllstandes so erzielend.
Magnetische Klappen-waagerecht ausgerichtete Meter-Ausrüstungsbeschreibung NYUHZ
1. Einfache Struktur-, starke und zuverlässige, stabileoperation.
2. Die Feldanzeigenskala ist klar, ins Auge fallend und einfach zu lesen.
3. Kann das Niveau der ätzenden, brennbaren, giftigen, Hochtemperatur-, gerührten und verunreinigten Flüssigkeit messen und anzeigen.
4. Eine Vielzahl von Installationsformen, eine Vielzahl von Verbindungsformen kann vorgewählt werden.
5. Die Prüfdruckstrecke ist vom vollen Vakuum zu 10MPa.
6. Auslegungstemperaturstrecke -160~+450℃.
7. Berufsentwurf für speziellen Druck und Temperatur ist verfügbar.
Magnetisches Klappen-waagerecht ausgerichtetes Meter-technische Parameter NYUHZ
Typische Anwendung | Füllstandmaß |
Installationsform | Seiten-angebracht, höchst-angebracht |
Hauptteilmaterial | 304.316 |
Messbereich | 0~6m |
Messende Genauigkeit | ±3mm, ±5mm, ±10mm, ±20mm (optional) |
Mittlere Dichte | ≥0.425g-/cm³ |
Dichteunterschied | ≥0.1g-/cm³ |
Mittlere Viskosität | ≤0.4Pa.S |
Steuerertrag | 220VAC, 1A |
Inverterertrag | 4… 20mA (Versorgung power24VDC) |
Prozesstemperatur | -50~+350℃ |
Prozessdruck | -0.1~+16MPa |
Prozessverbindung | Flansch (optional) |
Entschließung | ±1mm |
Schutzniveau | IP65, IP67, IP68 (optional) |
Explosionssicherer Grad | Exia II CT6 GA, Exd II CT6 GB |
Magnetische Klappen-waagerecht ausgerichteter Meter-Einsatzbereich NYUHZ
Magnetisches Klappenfüllstandmessgerät ist für Füllstandanzeige auf Chemikalie, Erdöl und anderen Behältern der industriellen Ausrüstung passend. Das magnetische Klappenfüllstandmessgerät kann mit einem Füllstandmessgerät und einem Niveauschalter für Fernsignalübertragung zusätzlich installiert sein. Der Schwimmer ist mit Systemprozessen wie hoher Temperatur, Hochdruck und niedriger Dichte entworfen, und die Auswahl von verschiedenen Materialien wie Titan, 316L und PTFE kann das Produkt sicherstellen. Passend für irgendeinen FüllstandFeldvermessungsbedarf. Zur Zeit ist das magnetische Klappenfüllstandmessgerät im Füllstandmaß und -steuerung im Erdöl, in der Chemikalie, in der Metallurgie, im elektrischen Strom, in der Nahrung, in pharmazeutischem, Papierherstellung und andere Industrien weitverbreitet gewesen.
