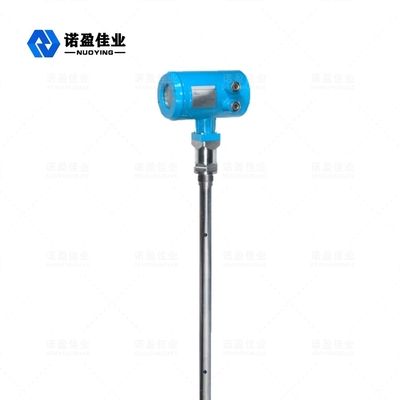

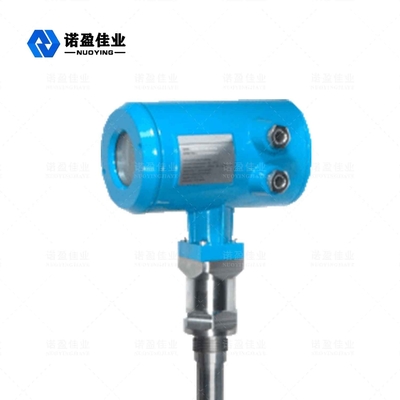

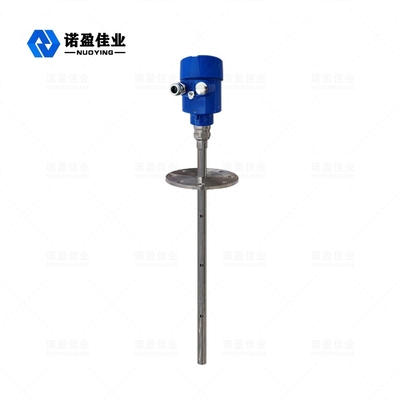

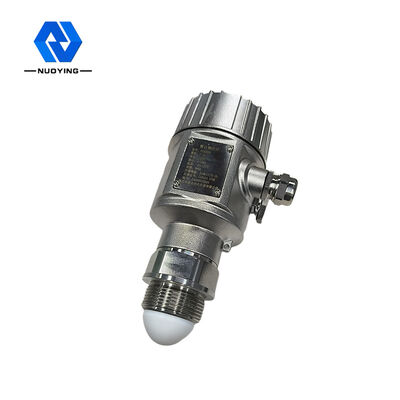

6m flüssiges Radar-waagerecht ausgerichteter Übermittler geführter Wellen-NYRD704 nicht schädlich

6m flüssiges Radar-waagerecht ausgerichteter Übermittler geführter Wellen-NYRD704 nicht schädlich

Markenbezeichnung: NUOYINGJIAYE
Model Number: NYRD704
MOQ: PC 1
Preis: $450 to $1700 /pcs
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: Monat 1000 PC vor
Ausführliche Information
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE
Messbereich:
6m
Antennenmaterial:
304 (optional)
Elektrische Schnittstelle:
M20×1.5, 1/2 NPT
Echoprobenahme:
55 times/s
Mittlere Temperatur:
-40~+130℃
Prozessdruck:
-0.1~0.3MPa
Typische Anwendung:
Flüssigkeiten, besonders niedrige Dielektrizitätskonstante, Rühren und andere komplexe Anwendungen
Verpackung Informationen:
Karton, 60cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
Monat 1000 PC vor
Hervorheben:

Flüssiger geführte Wellen-waagerecht ausgerichteter Übermittler 6m

,

Geführte Wellen-Radar-waagerecht ausgerichteter Wandler

,

Flüssigkeits-Radar-waagerecht ausgerichtetes Messgerät

Produkt-Beschreibung

Nicht-schädlich Radar-waagerecht ausgerichteten dem Übermittler zu des menschlichen Körper-6m flüssiges geführten der Wellen-NYRD704





Übermittler-Funktions-Prinzip des Radar-NYRD704 waagerecht ausgerichtetes

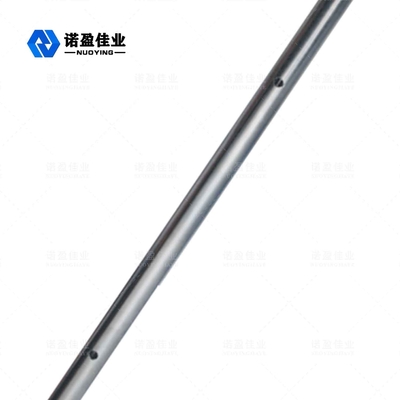

Radar der geführten Welle strahlt Hochfrequenzmikrowellenimpulse aus, die entlang die Entdeckungskomponente reisen (Stahlkabel oder Stahlstange). Wenn er das gemessene Medium antrifft, liegt der Teil der Impulsenergie an der plötzlichen Änderung der verursachenden Reflexion der Dielektrizitätskonstante reflektiertes zurück. Der Zeitabstand zwischen dem ausgestrahlten Impuls und dem reflektierten Impuls ist zum Abstand des gemessenen Mediums proportional.

Input:

Radar der geführten Welle ist ein Messgerät, das auf dem Prinzip der Zeitreise basiert. Die Radarwelle pflanzt sich mit der Lichtgeschwindigkeit fort und die Fahrzeit kann in ein waagerecht ausgerichtetes Signal durch die Elektronik umgewandelt werden. Die Sonde strahlt einen Hochfrequenzimpuls aus und verbreitet ihn entlang einer Kabel- oder Stangensonde. Wenn der Impuls die Materialoberfläche antrifft, wird es zurück reflektiert und empfangen durch den Empfänger im Instrument, das das Abstandssignal in ein waagerecht ausgerichtetes Signal umwandelt.

Das reflektierte Signal wird entlang der Kabel- oder Stangensonde dem elektronischen Schaltkreis des Instrumentes übermittelt. Der Mikroprozessor verarbeitet das Signal und identifiziert die Echos, die durch den Mikrowellenimpuls auf der Materialoberfläche erzeugt werden.

Die korrekte Identifizierung des Echosignals wird durch die Impuls-Software erfolgt. Der Abstand D zur Materialoberfläche ist zur Impulsdauerreise T proportional:

D- = c-× T/2 (C ist die Lichtgeschwindigkeit).

Da der Abstand E vom leeren Behälter bekannt, ist das materielle Niveau L:

L = E-D

Ertrag:

Es wird eingestellt, indem man die leere Behälterhöhe E (= nullpunkt), die volle Behälterhöhe F (= komplett) und einige Anwendungsparameter einträgt. Die Anwendungsparameter passen automatisch das Instrument der Maßumwelt an und entsprechen dem Ertrag 4-20mA.



Übermittler-Ausrüstungsbeschreibung des Radar-NYRD704 waagerecht ausgerichtete



waagerecht ausgerichtetes Meter des Radars 1.Intelligent nimmt Verfahrenstechnik der modernen Mikrowelle und Verfahrenstechnik des einzigartigen Echoentdeckungsechos an. Kontaktmaß, hohe Maßgenauigkeit, genaueres Maß. Unterdessen ist das Radar der geführten Welle nicht-klebend und nicht durch Außentemperatur wie mittlere Temperatur und Adhäsion beeinflußt.

Vielzahl 2.A von Prozessverbindungsmethoden und Entdeckungselementtypen machen Reihen 70X führten das Wellenradarniveaumeter, das für verschiedene komplexe Arbeitsbedingungen und Anwendungen passend ist. Wie hohe Temperatur Hochdruck, niedrige Dielektrizitätskonstantemedien.

Funktionsmodus des Impulses 3.Adopting, das Produkt strahlt extrem - geringe Energie aus und kann in verschiedene Metall- und Nichtmetallbehälter installiert sein, das zum menschlichen Körper und zur Umwelt harmlos ist-.



Waagerecht ausgerichteter Übermittler-technische Parameter des Radar-NYRD704



Typische Anwendung Flüssigkeiten, besonders niedrige Dielektrizitätskonstante, Rühren und andere komplexe Anwendungen
Antennenmaterial 304 (optional)
Messbereich 6m
Messende Genauigkeit 0.05%-0.1%F.S
Stromversorgung 24VDC (zwei Linien, vier Linien)
Mittlere Temperatur -40~+130℃
Prozessdruck -0.1~0.3MPa
Prozessverbindung Faden, Flansch (optional)
Schutzniveau IP67
Explosionssicherer Grad Exia II CT6 (optional)
Signalausgabe 4… 20mA/HART/RS485/Modbus…



Anmerkung: Entsprechend den spezifischen Anforderungen von Benutzern sein können kundengebundene Entwurfsprodukte.
