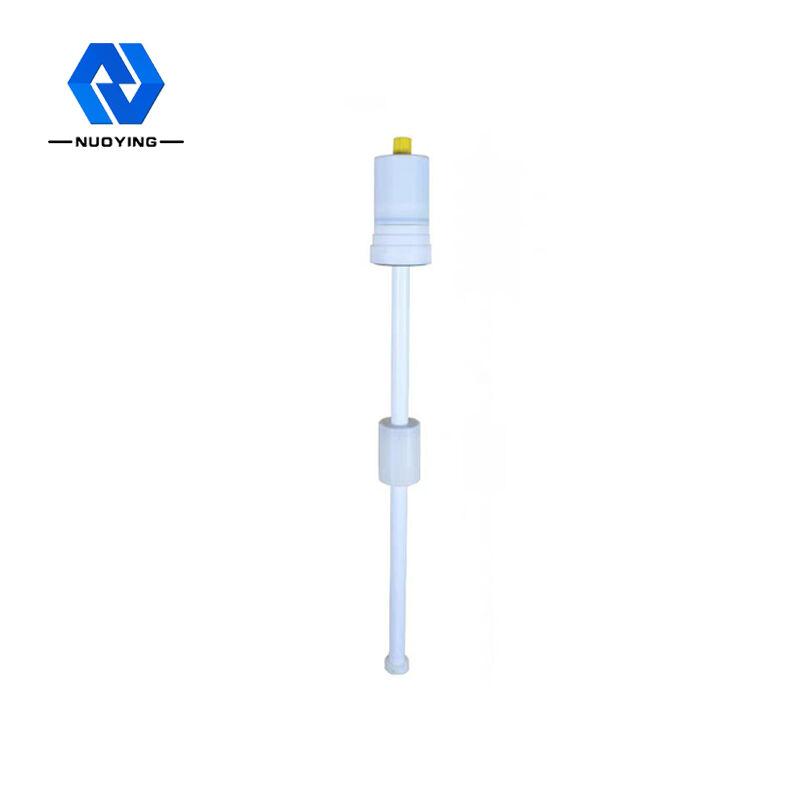

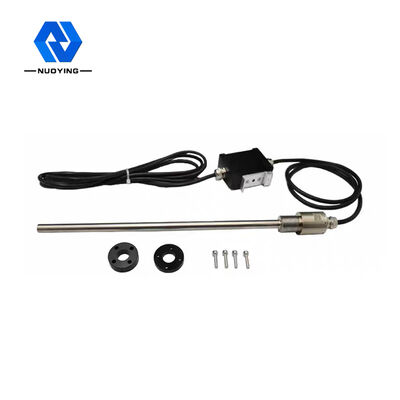

Magnetostriktiver 4-20-mA-HART-Füllstandmessumformer für die Petrochemie

Name: Magnetostriktiver 4-20-mA-HART-Füllstandmessumformer für die Petrochemie
Brand: Shaanxi Nuoying Automation Instrument Co., Ltd.
SKU: NYCZ500
Price: 1,000.00 USD
Availability: InStock

Markenbezeichnung:	NUOYINGJIAYE
Modellnummer:	NYCZ500
MOQ:	PC 1
Preis:	Please Contact Me
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	Monat 1000 PC vor

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

Xi'an, Shaanxi, China

Zertifizierung:

Typische Anwendung:

Flüssigkeitsstandmessung usw.

Produktmodell:

NYCZ500

Schwimmbadmaterial:

F4, PP, 304, PTFE (optional)

Explosionsgeschützte Ausführung:

ExdIICT6Gb (siehe Zertifikat)

Prozessanbindung:

Garn, Flansche, Halterung (optional)

Prozesstemperatur:

-40~+200℃

Prozessdruck:

-0,1 bis 10,0 MPa

Messbereich:

0-50 ~ 5000 mm (Kabeltyp: 25 m)

Verpackung Informationen:

Karton, 40cm×30cm×30cm

Versorgungsmaterial-Fähigkeit:

Monat 1000 PC vor

Hervorheben:

Schwimmer-magnetostriktives waagerecht ausgerichtetes Messgerät

Flüssiges magnetisches Floss-waagerecht ausgerichtetes Messgerät

magnetisches Füllstandmessgerät

Produktbeschreibung

SchleimNYCZ500Magnetostriktives Flüssigkeitsmessgerät Übersicht

Produktparameter

Typische Anwendung	Messung des Flüssigkeitspegels
Antennenmaterial	304, 316L (fakultativ)
Messbereich	0-50-5000 mm (Kabeltyp: 25 m)
Stromversorgung	24VDC ((Zwei Leitungen, vier Leitungen)
Durchschnittliche Temperatur	-40 ~ +200°C
Prozessdruck	-0,1 bis 2,0 MPa
Prozessverbindung	Garn, Flansche, Halterung (optional)
Ausgang des Signals	4...20mA/HART/RS485/Modbus...

Beschreibung der Produkte

NYCZ500 Magnetostrictive Liquid Level Meter Arbeitsprinzip

Das Funktionsprinzip des magnetostrictiven Höhenmessers ist in der Abbildung dargestellt.mit einem elektrischen Abteil und einer berührungslosen schwimmenden Kugel auf dem MessstabDie Messstange ist mit magnetostrictive Draht (Wellenleitdraht) ausgestattet, und die Stange ist aus nichtmagnetischem Edelstahlrohr, die den Wellenleitdraht sehr gut schützt.Wenn der magnetostriktive Höhenmesser funktioniert, sendet der Impulsgenerator im elektronischen Abteil einen Startimpuls aus.
Der Startimpuls wird im Wellenleitdraht übertragen, er erzeugt ein rotierendes Magnetfeld, das in Richtung des Wellenleitdrahtes vorwärts bewegt. Diese mechanische Welle verbreitet sich in zwei Richtungen,die mechanische Welle, die das Ende des Messstäbes erreicht, wird vom Dämpfer absorbiert,die mechanische Welle, die in die Richtung des elektronischen Behälters zurückreist, wird durch den im elektronischen Behälter installierten Energienaufnahmemekanismus erfasst und in einen entsprechenden Stromimpuls umgewandelt, und der Energieaufnahme-Mechanismus
Berechnet dann den Zeitunterschied zwischen den beiden Impulsen, um die Höhe des gemessenen Flüssigkeitsgehalts genau zu messen.

NYCZ500 Magnetostrictive Liquid Level Meter Konstruktionsmerkmal

1. Weitere Anwendbarkeit, eine Vielzahl von Sondenformen, eine Vielzahl von Prozessverbindungsformen, eine Vielzahl von Produktionsmaterialien, können angepasst werden;
2Zuverlässigkeit: Da der magnetostrictive Füllstandsmesser das Wellenleitprinzip anwendet, gibt es keine mechanisch beweglichen Teile, also keine Reibung, keinen Verschleiß.Der gesamte Umrichter ist in einem Edelstahlrohr eingeschlossen, und das Messmedium berührungslos, zuverlässige Sensorfunktion, lange Lebensdauer.
3Hohe Genauigkeit: Da der magnetostrictive Niveaulähler mit einem Wellenleitimpuls arbeitet, wird die gemessene Verschiebung durch Messung der Zeit des Ausgangsimpulses und des Endimpulses bestimmt.so dass die Messgenauigkeit hoch ist und die Auflösung besser als 0 ist.01%FS, die mit anderen Sensoren nur schwer erreichbar ist.
4. gute Sicherheit: Magnetostrictive Levelmeter hat eine hohe Explosionssicherheit, ist intrinsisch sicher, sicher zu bedienen, besonders geeignet für die Messung von chemischen Materialien und brennbaren Flüssigkeiten.Es ist nicht erforderlich, den Deckel des Behälters beim Messen zu öffnen., wodurch die Unsicherheit bei manuellen Messungen vermieden wird.
5. Magnetostrictive Levelmeter ist einfach zu installieren und einfach zu warten: Magnetostrictive Levelmeter wird in der Regel durch die vorhandene Öffnung an der Oberseite des Tanks installiert,besonders geeignet für den Einbau von unterirdischen Lagertanks und bereits in Betrieb befindlichen Tanks, und kann die normale Produktion während des Installationsvorgangs nicht beeinträchtigen.

NYCZ500 Magnetostrictive Liquid Level Meter Anwendungsbereich

1- Messung und Steuerung der industriellen Feldebene
2. Messung und Kontrolle des Tankniveaus
3- Kontrolle des Flüssigkeitsniveaus in chemischen Verfahren
4. Kontrolle des Flüssigkeitsniveaus des pharmazeutischen Behälters
5. Kontrollen von Speisen- und Getränketanks
6Überwachung des Wasserstandes im Staudamm
7Trinkwasser und Abwasserbehandlung
8. Öl-Wasser-Schnittstellenmessung und Steuerung
9. Managementsystem für die Benzinzentrale
10Andere Messungen und Kontrollen des Flüssigkeitsniveaus
