Produktdetails:
|
Typische Anwendung: | flüssige Flowmessung des In-Rohres | Antennenmaterial: | PFA (optional) |
---|---|---|---|
Stromversorgung: | AC220V 50Hz /DC24V/3.6V | Umwelttemperatur: | -25~+60℃ |
Prozessverbindung: | Flansch (optional) | Dämpfung Zeitkonstante: | Stetige Variable von 0 zur Inszenierung der Zeit 100s (90%) auswählbar |
Signalausgabe: | Analogergebnis, Frequenzausgang, Warnungsertrag, Impulsertrag | ||
Markieren: | Rohrleitungs-elektromagnetischer Strömungsmesser,Flüssiger elektromagnetischer Wasserzähler,Elektromagnetischer Füllstand-Übermittler |

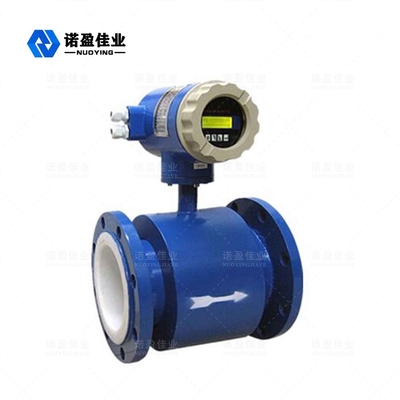

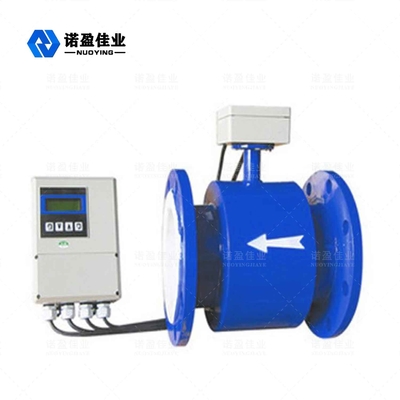

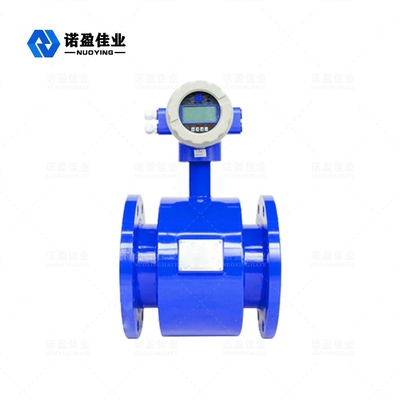

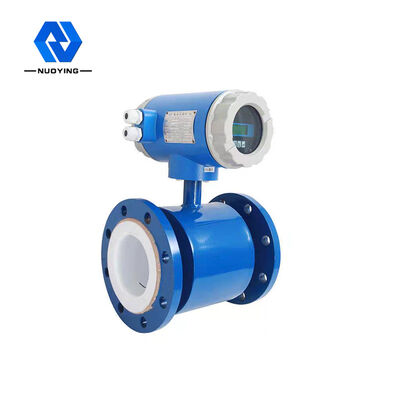

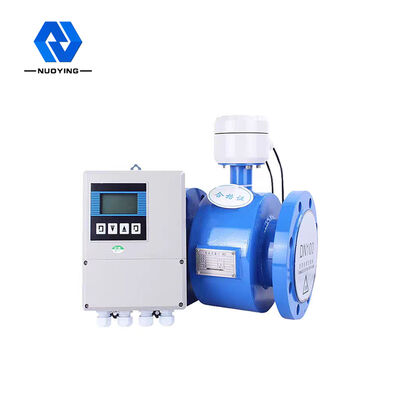

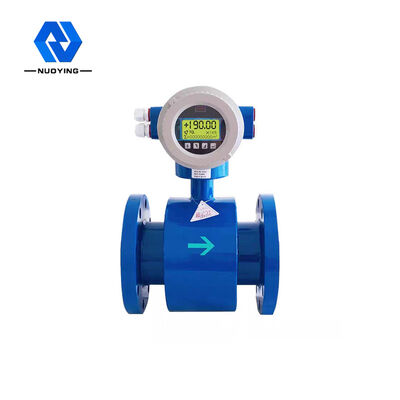

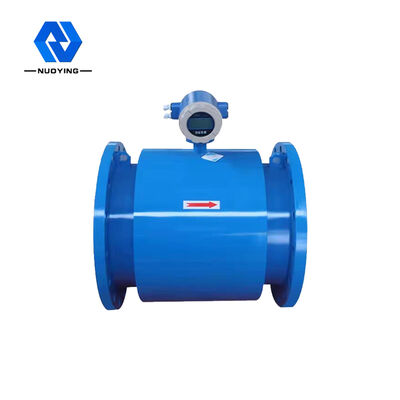

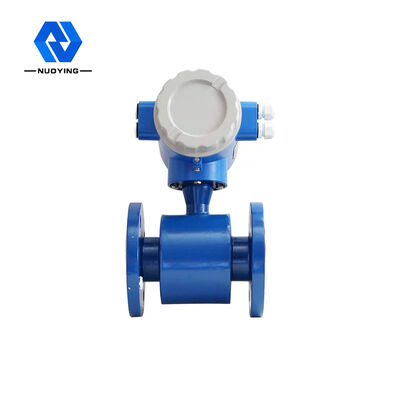

Eine Vielzahl Rohrleitungs-Art elektromagnetischer Strömungsmesser der Ertrag-In-Rohr-der flüssigen Flowmessungs-NYLD
NYLL-Art elektromagnetischer Strömungsmesser ist eine Art Strömungsmesser mit hoher Genauigkeit und hoher Zuverlässigkeit. Sie wird verwendet, um den Volumenfluss von leitfähigen Flüssigkeiten und Schlämme in geschlossenen Rohren zu messen, und ist im Stahl-, elektrischen Strom, im Erdöl, in der Chemikalie, in der Kohle, in der Metallurgie, in den Mineralien, in der Papierherstellung, in der Wasserversorgung und der Entwässerung, in der Nahrung, in der Medizin und in anderen Industrien weitverbreitet.
Strömungsmesser-Funktions-Prinzip NYLD elektromagnetisches
Das Maßprinzip basiert auf Faradays Gesetz der elektromagnetischen Induktion. Das ist: die leitfähige Flüssigkeit im Magnetfeld für den Schnitt der magnetischen Kraftliniebewegung, die elektromotorische Kraft der Leiterinduktion, E für: E = KBVD
D: der innere Durchmesser des Messrohrs
K: Instrumentierungskonstanten
V: Messrohrabschnitt der durchschnittlichen Strömungsgeschwindigkeit
B: Induktionsstärke
Wenn sie Fluss misst, fließt die Flüssigkeit ein Magnetfeldsenkrechtes zur Fließrichtung durch. Der Fluss einer leitfähigen Flüssigkeit verursacht ein Spannungssignal, das zur durchschnittlichen Strömungsgeschwindigkeit proportional ist (d.h., Volumenfluss). Das verursachte Spannungssignal wird durch zwei Elektroden in direktem Kontakt mit der Flüssigkeit ermittelt und übermittelt über ein Kabel einem Verstärker, der dann in ein einheitliches Stromabgabesignal umgewandelt wird.
Strömungsmesser-technische Parameter NYLD elektromagnetische
Typische Anwendung | flüssige Flowmessung des In-Rohres |
Antennenmaterial | PFA (optional) |
Leistungsaufnahme | <15w> |
Zähler | Positive Summe, negative Summe |
Stromversorgung | AC220V 50Hz /DC24V/3.6V |
Umwelttemperatur | -25~+60℃ |
Prozessverbindung | Flansch (optional) |
Dämpfung Zeitkonstante | Stetige Variable von 0 zur Inszenierung der Zeit 100s (90%) auswählbar |
Schutzniveau | IP67, IP68, IP65 (optional) |
Explosionssicherer Grad | Exia II CT5 GA, Exd II CT5 GBs (optional) |
Signalausgabe | Analogergebnis, Frequenzausgang, Warnungsertrag, Impulsertrag |
Strömungsmesser-Ausrüstungsbeschreibung NYLD elektromagnetische
1. Maßgenauigkeit wird nicht durch Änderungen in der flüssigen Dichte, in der Viskosität, in der Temperatur, im Druck und in der Leitfähigkeit beeinflußt. Keine hemmenden Flussanteile an dem Messrohr, kein Druckverlust und niedrige Anforderung für geraden Rohrabschnitt.
2. Der Konverter nimmt Flüssigkristallhintergrundbeleuchtungsanzeige an, die es einfach, unter direktem Sonnenlicht oder in den Dunkelkammern zu lesen macht.
3. Der Infrarotnotenknopf, zum von Parametern, in der rauen Umwelt, ohne die Abdeckung des Konverters zu öffnen, einzustellen kann sicher eingestellt werden.
4. Der Strömungsmesser ist ein Zweiwegmaßsystem, mit drei Akkumulatoren nach innen: vorwärts Rückseite und Gesamtunterschied; kann vorwärts anzeigen und Gegenströmung.
5. Und hat eine Vielzahl von Ertrag: gegenwärtig, Impuls, digitale Kommunikation, HIRSCH.
6. Der Konverter hat selbst-Diagnosewarnungsertrag, leeren Warnungsertrag der oberen und untereren Grenze des Lastsentdeckungswarnungsertrages, der Strömungsgeschwindigkeit, Gruppenabstimmung und anderer Funktionen.
7. Kann für allgemeine Prozessentdeckung, aber auch für das Maß der Mineralmasse, der Massen- und Pastenflüssigkeit nicht nur verwendet werden.
8. Elektromagnetischer Hochdruckströmungsmesser unter Verwendung PFA plus Netzfuttertechnologie, Hochdruckwiderstand, Unterdruckwiderstand, speziell angewendet an den petrochemischen, Mineral- und anderen Industrien.
9. Explosionssichere Art Meter kann in den entsprechenden explosionssicheren Plätzen benutzt werden.
