Produktdetails:
|
| Typische Anwendung: | Flüssigkeit | Füllende Flüssigkeit: | Silikonöl |
|---|---|---|---|
| Statischer Druck: | 2.5Mpa | Streckenverhältnis: | 100:1 |
| Stromversorgung: | 24VDC | Genauigkeits-Grad: | 0.5grade, 0.2grade |
| Signalausgabe: | Ertrag 4-20mA der linearen/Quadratwurzel DC + HIRSCH-Signal | Membranmaterial: | Edelstahl 316, Legierung Hastelloy C, Monel und Tantal |
| Markieren: | Intelligente Flansch-Art Füllstand-Übermittler,Übermittler des Füllstand-24VDC,Flüssige Kapazitanz-waagerecht ausgerichteter Übermittler |
||

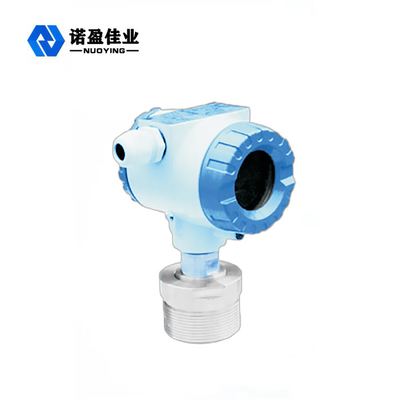

Einfache Flansch-Art Füllstand-Übermittler der Installations-24VDC NY-LT
NY-LT Flansch-Art Füllstand-Übermittler-Funktions-Prinzip
Der Druck des gemessenen Mediums wird der zentralen messenden Membran durch die Isolierungsmembran von 8 Kammern (für LT und DP-/GPfernübermittler mit 1199, der gemessene Druck überschreitet zuerst durch die Primärisolierungsmembran und ein völlig haarartiges Siegelsystem, die mit Silikon- oder Fluoröl gefüllt wird, bevor sie der Isolierungsmembran von δ Kammer übertragen werden) und von füllenden Öl darin übermittelt. Außer der AP-Art Druckgeber, wer andere Seite der messenden Membran der Vakuumbezugspunkt ist, ist die andere Seite der messenden Membran anderer Vielzahl entweder der Atmosphärendruck oder die Niederdruckseite des Differenzdrucks, der gemessen wird. Die messende Membran ist ein vor-gespanntes elastisches Element, dessen Verschiebung zum Druck des gemessenen Mediums proportional ist, und die Verschiebung ist nur 0.10mm, und die Position der messenden Membran wird durch die örtlich festgelegten Pfostenplatten des Kondensators auf beiden Seiten von ihr ermittelt. Die Position der messenden Membran wird durch die örtlich festgelegten Pfostenplatten des Kondensators auf beiden Seiten von ihr ermittelt. Die differenziale Kapazitanz der messenden Membran und der zwei örtlich festgelegten Pfostenplatten des Kondensators wird linear in ein 2-drahtiges gegenwärtiges Signal 4-20mADC durch einen Verstärkerstromkreis umgewandelt.
NY-LT Flansch-Art Füllstand-Übermittler-Ausrüstungsbeschreibung
1. Großartige Maßleistung für Druck, Differenzdruck, Füllstand und Flowmessung.
2. Miniaturisiert (2.4kg) allem Edelstahlflansch für einfache Installation
3. Prozessverbindung kompatibel mit anderen Produkten für optimales Maß.
4. Der einzige Sensor der Welt mit H-Legierungshülle (patentierte Technologie), ausgezeichnete Kälte und Wärmebeständigkeit erzielend.
5. Intelligenter Übermittler mit 16-Bit-Computer.
6. Unterstützungen verbessern zu fieldbus und Feldsteuerbasierter Technologie.
NY-LT Flansch-Art Füllstand-Übermittler-technische Parameter
| Typische Anwendung | Flüssigkeit |
| Signalausgabe | Ertrag 4-20mA der linearen/Quadratwurzel DC + HIRSCH-Signal |
| Membranmaterial | Edelstahl 316, Legierung Hastelloy C, Monel und Tantal |
| Genauigkeitsgrad | 0.5grade, 0.2grade |
| Stromversorgung | 24VDC |
| Füllende Flüssigkeit | Silikonöl |
| Flanschverbindung | 316 Edelstahl, Hastelloy C, Monel-Legierung |
| Luft/Abflussventil | 316 Edelstahl, Hastelloy C, Monel-Legierung |
| Strecken-Verhältnis | 100:1 |
| Statischer Druck | 2.5MPa |
| Schutzniveau | IP65 |
| Explosionssicherer Grad | Exd-ll BT5; Exia-ll CT5 (optional) |
