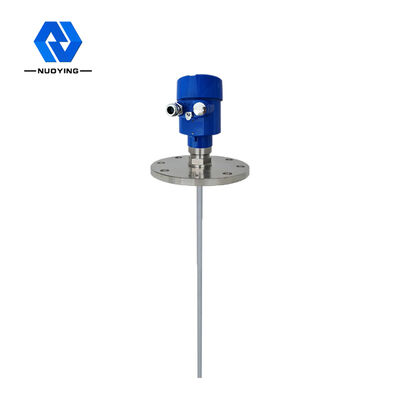

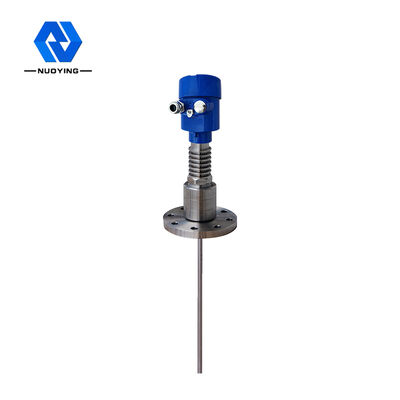

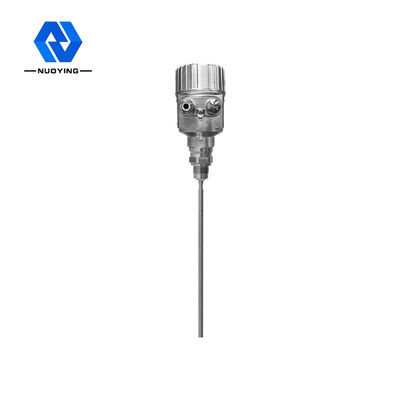

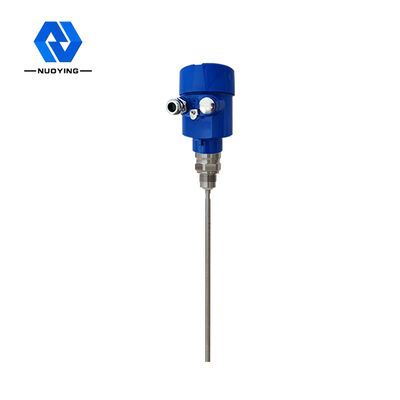

Radar-waagerecht ausgerichteter Übermittler 4 des Edelstahl-NYRD702 - 20mA HART Two Wire/4es-adrig

Radar-waagerecht ausgerichteter Übermittler 4 des Edelstahl-NYRD702 - 20mA HART Two Wire/4es-adrig

Markenbezeichnung: NUOYINGJIAYE
Model Number: NYRD702
MOQ: 1PCS
Preis: $650~$950/pcs
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 500 PC/pro Monat
Ausführliche Information
Herkunftsort:
Xi'an, Shannxi, China
Zertifizierung:
CE,ATEX,SIL
Modell:
NYRD702
Wiederholbarkeit:
± 3mm
Entschließung:
1mm
Probenahme:
Proben des Echos 55/s
Ausgangsstromsignal:
4-20mA
Explosionsniveaus:
EXiaIICT6 GA
Umweltbedingungen:
-40 ℃ | ℃ +80
Frequenz:
100MHZ-1.8GHZ
Verpackung Informationen:
Karton, 40cm x 30cm x 30cm
Versorgungsmaterial-Fähigkeit:
500 PC/pro Monat
Hervorheben:

Edelstahl-Radar-waagerecht ausgerichteter Übermittler

,

Radar-waagerecht ausgerichteter Übermittler 4-adrig

,

Füllstand-Übermittler des Radar-20mA

Produkt-Beschreibung

Radar-waagerecht ausgerichteter Übermittler 4-20mA/HART des Edelstahl-NYRD702 (Zweidraht-/4-adrig)





Radar-waagerecht ausgerichteter Übermittler des Edelstahl-NYRD702



Das waagerecht ausgerichtete Meter des Radars der geführten Welle ist ein waagerecht ausgerichtetes Meter, das auf dem Prinzip der Zeitgebietsreflexion (TDR) basiert. Aufenthalt weg von Exporten und Importen. Der elektromagnetische Impuls des waagerecht ausgerichteten Messgeräts des Radars pflanzt entlang dem Stahlkabel oder der Sonde mit der Lichtgeschwindigkeit fort. Für Metall und Plastikdosen berührt das Meter nicht die innere Wand des Behälters. Wenn Metallbehälter, waagerecht ausgerichtetes Messgerät nicht in die Mitte des Behälters installiert ist. Der Teil des Impulses des waagerecht ausgerichteten Meters wird reflektiert, um ein Echo zu bilden und zum Impulsgeber entlang dem gleichen Weg zurückzugehen. Das Diagramm auf dem Recht zeigt die Stange-förmige Radarinstallation, die hauptsächlich für Füllstandmaß benutzt wird. Der Abstand zwischen dem Übermittler und der Oberfläche des gemessenen Mediums ist zur Ausbreitungszeit des Impulses während dieses Zeitraums proportional, und die Füllstandhöhe wird berechnet. Sensor kann in die Mitte des Dachs installiert sein, wenn die Unterseite des Behälters für Kegel, kann in der Behälterunterseite messen.



Radar-waagerecht ausgerichteter Übermittler-technischer Parameter des Edelstahl-NYRD702



Parameter

Frequenz: 100MHZ-1.8GHZ

Messbereich: - Kabel: 0-30m; Stange, koaxial: 0-6m

Wartegeschwindigkeit: 0.2S (abhängig von der tatsächlichen Verwendung)

Genauigkeit: <0>

Kommunikationsschnittstelle HIRSCH-Übertragungsprotokoll
Wiederholbarkeit ± 3mm
Entschließung 1mm
Probenahme Proben des Echos 55/s
Ausgangsstromsignal 4-20mA/HART
Prozessverbindung

Flansch DN50, DN80, DN100, DN150

Prozessdruck -1 | 40bar
Energie

Energie: 24VDC (± 10%), Brummspannung: 1Vpp

Leistungsaufnahme: maximales 22.5mA

Umweltbedingungen -40 ℃ | ℃ +80
Unterkunft des Schutzgrades IP68
Explosionsniveaus EXiaIICT6 GA
Instrumentierungsstromversorgungs- und -Signalausgabedrahtverbindung

Teilen eines Zweikern abgeschirmten Kabels

Kabeleinführung: 2 M20 × 1,5 (der Kabeldurchmesser von 5 - 9mm)



Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!
