Produktdetails:
|
| Betriebsbereich der Energie: | 13~35 VDC | Sondenprozesstemperatur: | -100°C~800°C |
|---|---|---|---|
| Stabilität: | Keine Tätigkeit, kein einfaches, Teile, keinen Bedarf zu tragen zu säubern, Wartung, Entstörung | Schutz-Klasse: | IP65, IP67, IP68 (optional) |
| Prozessverbindung: | Verlegen Sie und flanschen Sie (optional) | Explosionssicherer Grad: | Exia II CT6 GA, Exd II CT6 GBs (sehen Sie Zertifikat für Details) |
| Signalausgabe: | 4… 20mA/HART/RS485/Modbus. | Prozessdruck: | -0,1 ~1.6MPa, -0,1 ~4.0MPa, -0,1 ~6.3MPa |
| Markieren: | Intelligenter Rf-Eintritts-Niveau-Übermittler,35 VDC-Rf-Eintritts-Niveau-Übermittler,Gas-Behälter-Eintritts-Art Niveauschalter |
||

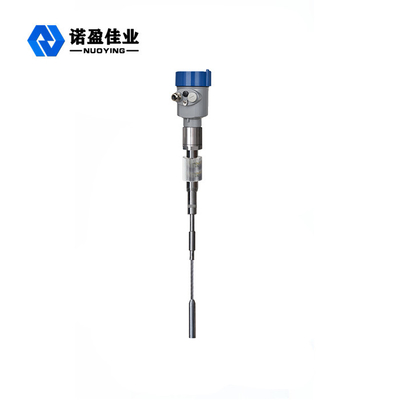

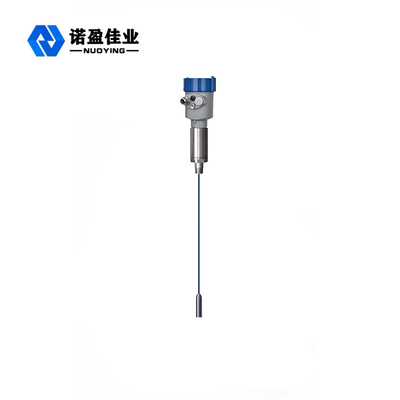

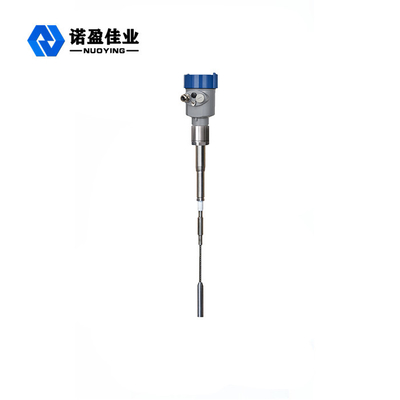

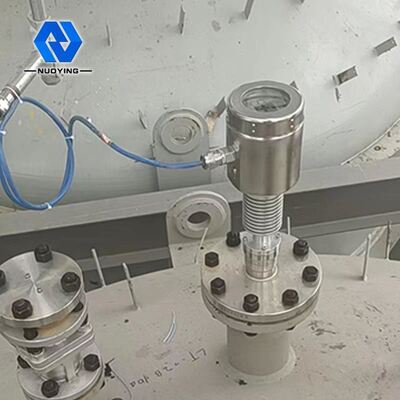

NYSP intelligenter Rf-Eintritts-Niveau-Übermittler-einzigartiger Fahren-Schild-Schaltplan
Das Arbeitsprinzip NYSP des intelligenten Rf-Eintritts-Niveau-Übermittlers
Das Hochfrequenzeintritts-Niveaumeter ist ein ununterbrochenes waagerecht ausgerichtetes Maßprodukt, das auf dem Prinzip des Hochfrequenzeintritts basiert, den, das Produkt die Vorteile der hohen Stabilität hat, der hohen Empfindlichkeit und der breiten Anwendung. Verglichen mit dem traditionellen kapazitiven waagerecht ausgerichteten Meter, wird die Modularbauweise angenommen, um einfache und bequeme Metereinstellung zu erzielen. Sobald die Einstellung abgeschlossen wird, kann das Meter und wartungsfrei für das Leben normalerweise benutzt werden. Benutzer können die Anlagenbedienung intuitiv verstehen, und fristgerechtes Abkommen mit Problemen, in den komplexen industriellen Situationen ist auch sicher und zuverlässig.
Hochfrequenzeintritts-Maßtechnologie ist eine Art waagerecht ausgerichtete Maßtechnologie mit einzigartigen Vorteilen. Obgleich das Konzept der allgemeinen kapazitiven Maßtechnologie sehr ähnlich ist, fügt die Rf-Eintrittstechnologie DrivingShield-Stromkreis und Zerhackerstromkreis in der Elektronikeinheit hinzu, also kann sie das unterschiedliche Maß des Widerstands verwirklichen und kapazitive reactance.according zu den Gesetzen von Physik, von Widerstand und von Reaktanz jedes möglichen hängenden Materials sind gleich, also kann der Effekt, der durch das hängende Material verursacht wird, von der Gesamtleistung durch die Phasenverschiebung des Schwingkreises gemessen werden und beseitigt werden.
Die Sonde des Hochfrequenzeintritts-Niveaumeters ist in den Sammelbehälter installiert, und die Änderung des Hochfrequenzsignals, das durch die Änderung des Niveaus verursacht wird, wird durch die Sonde erreicht. Das Fahrenschildende der Sonde verhindert den Rf-Strom an der Formung einer Schleife durch das hängende Material und stellt die Genauigkeit des Metermaßes sicher.

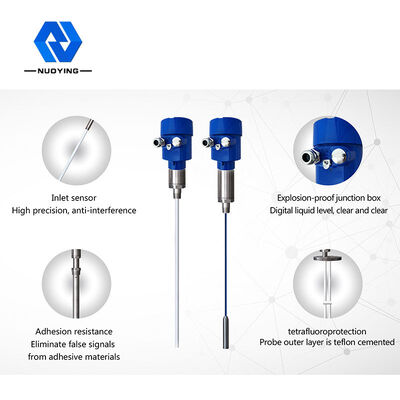

Ausrüstungsbeschreibungen NYSP des intelligenten Rf-Eintritts-Niveau-Übermittlers
◎Antihängen: der einzigartige treibende Schildschaltplan verbessert die hängende Antifähigkeit
◎Stromversorgungsstrecke: Stromversorgungsarbeitsbereich: 13 | 35vdc
◎Sondenprozesstemperatur: - ℃ 100 | ℃ 800

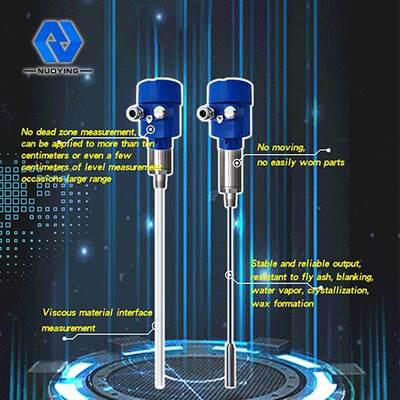

◎Kein Maß der toten Zone, kann an einer großen Strecke der materiellen waagerecht ausgerichteten Maßgelegenheiten von mehr als zehn Zentimeter oder sogar von einigen Zentimeter angewendet werden
◎Der maximale Messbereich kann hundert Meter, sogar Hunderte Meter erreichen
◎Zähflüssiges materielles Schnittstellenmaß ist ein großer Vorteil dieses Instrumentes
◎stabiler und zuverlässiger Ertrag, beständig gegen Flugasche, fallendes Material, Wasserdampf, Kristallisation und Wachs
◎keine Bewegung, nicht Teile einfach zu tragen, keine regelmäßige Reinigung, Wartung und Entstörung
Technische Parameter

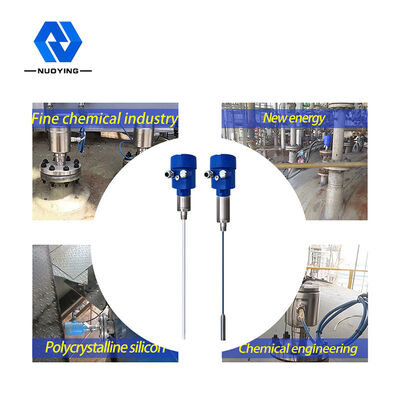

| Typische Anwendung | Flüssig (Korrosion, Leitfähigkeit, niedrige Dielektrizitätskonstante, Rühren, Schnittstelle, elektrische Dehydrierung, Viskosität, Tiefbrunnen, ultra große Strecke und andere Gelegenheiten) |
| Staub (Leitfähigkeit, isolierendes Pulver, etc.) | |
| Fest (Leitfähigkeit, Isolieren, ultrahocherhitzter isolierender Körper, etc.) | |
|
Produktmodell
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Antennenform
|
Weiches Kabel, weiches Isolierkabel, nicht weiches Isolierkabel, harte Stange, harte Isolierstange, harte Isolierstange an beiden Enden, zylinderförmige harte Stange |
| Antennen-Material | PTFE, 304.316 |
| Messbereich | 3m, 20m (Tiefbrunnen kann Hunderte von den Metern messen und kann besonders angefertigt werden) |
| Wellenlänge | 635-650mm |
| Maßpräzision | 0.05%~0.1%F.S |
| Stromversorgung | 24VDC |
|
Signalausgabe |
4… 20mA/HART/RS485/Modbus…. |
| Prozesstemperatur | -40~+130℃, - 100~+200℃, -40~+260℃, -50~+500℃ |
| Prozessdruck |
-0.1~1.6MPa, - 0.1~4.0MPa, -0.1~6.3MPa |
| Prozessverbindung | Einschraubgewinde, Flansch (auswählbar) |
| Elektrische Schnittstelle | M20*1.5, ½ ″ NPT |
| Schutzniveaus | IP65, IP67, IP68 (auswählbar) |
| Explosionssicherer Grad | Exia II CT6 GA, Exd II CT6 GBs (sehen Sie Zertifikat für Details) |
※ Anmerkung: Das Produkt kann entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.
