Produktdetails:
|
| Typische Anwendung: | Flüssigkeit in der starken Korrosion, niedrige Dielektrizitätskonstante | Elektrische Schnittstelle: | M20×1.5 |
|---|---|---|---|
| PRODUKT-MODELL: | NYRD 701 | Antennenform: | Kabel-Art, Rod Type |
| Antennenmaterial: | PTFE, 304 | Echoprobenahme: | 55mal /s |
| Messbereich-Maßgenauigkeit: | 30 m /0.05 % | 0,1% F.S | Stromversorgung: | 220VAC |
| Markieren: | 30m geführte Wellen-Radar-waagerecht ausgerichtetes Meter,Kontaktierbarer geführte Wellen-Radarsender,Starkes Korrosions-flüssiges Radar-waagerecht ausgerichteter Übermittler |
||

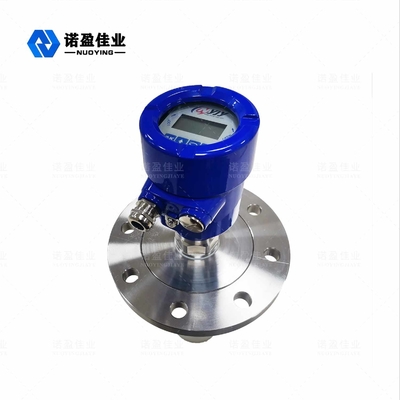

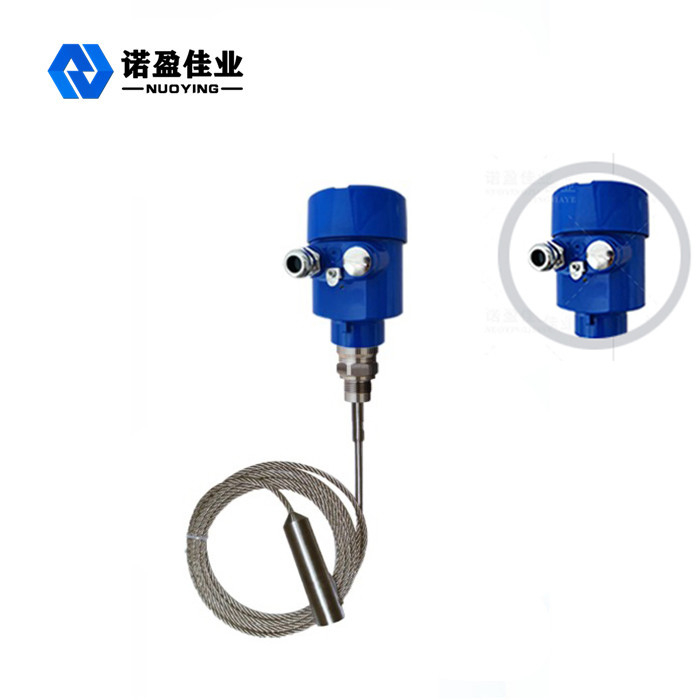

30m kontaktierbares geführte Wellen-Radar-waagerecht ausgerichtetes Meter für starke Korrosions-Flüssigkeit NYRD 701
Funktionsprinzip 30m kontaktierbares des geführte Wellen-Radar-waagerecht ausgerichteten Meters für starke Korrosions-Flüssigkeit NYRD 701
Der Hochfrequenzmikrowellenimpuls, der durch das Radar der geführten Welle ausgestrahlt wird, pflanzt entlang der Entdeckungskomponente (Stahlkabel oder Stahlstange) fort und trifft das gemessene Medium an. Wegen der plötzlichen Änderung der Dielektrizitätskonstante, verursacht er Reflexion, und ein Teil der Impulsenergie wird zurück reflektiert. Der Zeitabstand zwischen dem übertragenen Impuls und dem reflektierten Impuls ist zum Abstand des gemessenen Mediums proportional.
Eingegebener Prozess
Radar der geführten Welle ist ein Messgerät, das auf dem Prinzip der Zeitreise basiert. Die Radarwelle läuft mit der Lichtgeschwindigkeit, und die Laufzeit kann in Objektebenesignal durch elektronische Bauelemente umgewandelt werden. Die Sonde strahlt Hochfrequenzimpuls aus und pflanzt entlang der Kabel- oder Stangensonde fort.
Ertragprozeß
Indem sie leere Behälterhöhe E (= null) eintragen, passen volle Behälterhöhe F (= vollständige Auswahl) und einige Anwendungsparameter, die Anwendungsparameter automatisch das Meter der Messumgebung, entsprechend Ertrag 4-20mA an.
Ausrüstungsbeschreibungen 30m kontaktierbares des geführte Wellen-Radar-waagerecht ausgerichteten Meters für starke Korrosions-Flüssigkeit NYRD 701
◎Radarobjektebenemeter der geführten Welle nimmt Verfahrenstechnik der modernen Mikrowelle und einzigartige Verfahrenstechnik Echo Discovery Echos, Kontaktmaß, hohe Maßgenauigkeit, genaueres Maß an. Gleichzeitig wird Radar der geführten Welle nicht durch externe Umwelt wie mittlere Temperatur und Adhäsion beeinflußt.
◎Die Reihe 70X führte Wellenradarobjektebenemeter ist passend für verschiedene komplexen Arbeitsbedingungen und die Anwendungen wegen der verschiedenen ProzessAnschlussmodi und der Entdeckungsmodularten. Wie: Hochdruck- und niedrigen der Dielektrizitätskonstante Medium der hohen Temperatur.
◎Impulsarbeitsmodus, niedrige Emissionsenergie, kann in eine Vielzahl des Metalls, der Nichtmetallbehälter, keines Schadens zum menschlichen Körper und der Umwelt installiert sein.
Technischer Parameter 30m kontaktierbares des geführte Wellen-Radar-waagerecht ausgerichteten Meters für starke Korrosions-Flüssigkeit NYRD 701
| Typische Anwendung | Flüssig (starke Korrosion, niedrige Dielektrizitätskonstante, Adhäsion, hohe Temperatur und Hochdruck, eingebaute Feinsicherung, Leiter, sich hin- und herbewegende Platte und andere komplexe Gelegenheiten) |
| Staub (Flugasche, Kalksteinpulver, Zementpulver, Beton und andere Medien) | |
| Fest (Teilchen, Korn, Kies, Sand und andere Medien) | |
| Produktmodell | NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |
| Antennenform | Kabelart, Stangenart, doppelte Kabelart, doppelte Stangenart, Wellenleiterrohrart |
| Antennenmaterial | PTFE, 304, 316 |
| Echoprobenahme | 55mal /s |
| Messbereich | 6m, 30 m |
| Maßgenauigkeit | 0,05% | 0,1% F.S |
| Stromversorgung | 24VDC (Zweidraht-, 4-adrig), 220VAC |
| Signalausgabe | 4… 20mA/HART/RS485/Modbus… |
| Prozesstemperatur | -40~ +130°C, °C -40~ +250, - °C 40~ +500 |
| Prozessdruck | -0.1~2.0MPa, - 0.1~4.0MPa |
| Prozessverbindung | Faden, Klammer, Flansch, Klammer (optional) |
| Elektrische Schnittstelle | M20×1.5, ½ „NPT |
| Schutzgrad | IP 65, IP 67, IP 68 (optional) |
| Explosionssicherer Grad | ExiaIICT6Ga, ExdIICT6Gb (sehen Sie Zertifikat für Details) |
※ Anmerkung: Das Produkt kann entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.
