Produktdetails:
|
| Echoprobenahme: | 55mal /s | Messbereich: | 5m |
|---|---|---|---|
| Maßgenauigkeit: | 0,05% | 0,1% F.S | Stromversorgung: | Stromversorgung 220VAC |
| Elektrische Schnittstelle: | M20×1.5, ½ „NPT | Schutz-Grad: | IP 67 |
| Antennenform: | Rod-Art | Typische Anwendung: | Hochdruck-, eingebaute Feinsicherung |
| Markieren: | Kluger geführte Wellen-waagerecht ausgerichteter Übermittler 6m,Hochdruck-Gwr-Art Niveau-Übermittler,Antikorrosions-Radar-waagerecht ausgerichteter Übermittler |
||

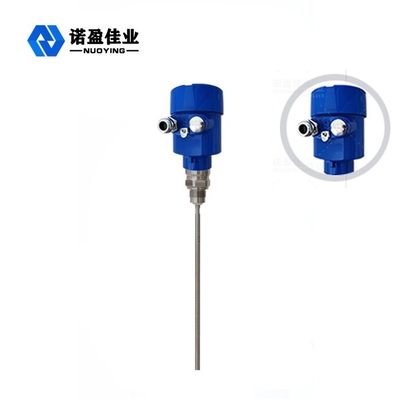

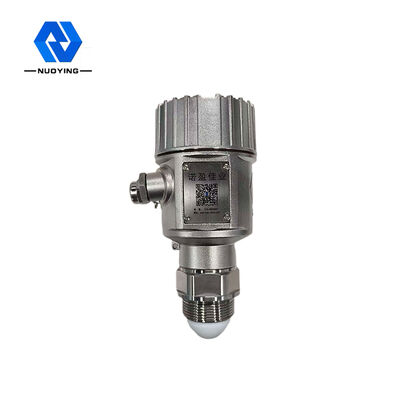

5m einzigartiger Echo Discovery Guided Wave Radar Niveau-Übermittler Hochdruck-NYRD 702
Funktionsprinzip 5m des einzigartigen Echo Discovery Guided Wave Radar Niveau-Übermittlers Hochdruck-NYRD 702
Der Rostschutzmittel- und Mikrowellenimpuls, der durch das Radar der geführten Welle ausgestrahlt wird, pflanzt entlang der Entdeckungskomponente (Stahlkabel oder Stahlstange) fort und trifft die geprüften Medien an. Wegen der plötzlichen Änderung der Dielektrizitätskonstante, verursacht er Reflexion, und ein Teil der Impulsenergie wird zurück reflektiert. Der Zeitabstand zwischen dem übertragenen Impuls und dem reflektierten Impuls ist zum Abstand des gemessenen Mediums proportional.
Eingegebene Verarbeitung
Radargerät der geführten Welle ist ein Messgerätfokus auf dem Prinzip der Zeitreise. Die Radargerätwelle läuft mit der Lichtgeschwindigkeit, und die Laufzeit kann in Zweckniveausignal durch elektronische Bauelemente umgewandelt werden. Die Sonde strahlt Hochfrequenz Impuls u. liquild aus und pflanzt entlang der Kabel- oder Stangensonde fort.
Ertragverarbeitung
Indem sie leere Behälterhöhe E (= null) eintragen, passen volle Behälterhöhe F (= vollständige Auswahl) und einige Anwendungsparameter, die Anwendungsparameter automatisch das Meter der Messumgebung, entsprechend Ertrag 4-20mA an.
Ausrüstungsbeschreibungen 5m einzigartiges Echo Discover y des geführte Wellen-Radar-waagerecht ausgerichteten Übermittlers Hochdruck-NYRD 702
◎Radarobjektebenemeter der geführten Welle ist für die Verfahrenstechnik der modernen Mikrowelle und einzigartige Verfahrenstechnik Echo Discovery Echos passend und tritt mit Maß, Hochgenauigkeitsmaß, genaueres Maß in Verbindung. Gleichzeitig wird Radar der geführten Welle nicht durch externe Umwelt wie mittlere Temperatur und Adhäsion beeinflußt.
◎Die Reihe 70-X führte Wellenradarobjektebenemeter ist passend für vielseitige schwierigen Arbeitsbedingungen und die Anwendungen wegen der versprocess Anschlussmodi und der Entdeckungsmodularten. Wie: hoch-gedrückten und niedrigen der Dielektrizitätskonstante Medium der hohen Temperatur.
◎Impulsarbeitsmodus, niedrige Emissionsenergie, kann in eine Vielzahl des Ätzmittels, der Nichtmetallbehälter, keines Schadens zum menschlichen Körper und der Umwelt eingesetzt werden.
Technischer Parameter 5m des einzigartigen Echo Discovery Guided Wave Radar Niveau-Übermittlers Hochdruck-NYRD 702
| Typische Anwendung | Flüssige eingebaute Feinsicherung, Leiter, sich hin- und herbewegende Platte |
| Staubkalksteinpulver, Zementpulver | |
| Feste Teilchen, Korn, Kies, Sand | |
| Produktmodell | NYRD702 |
| Antennenform | Wellenleiterrohrart |
| Antennenmaterial | 316 |
| Echoprobenahme | 55mal /s |
| Messbereich | 5m |
| Maßgenauigkeit | 0,05% | 0,1% F.S |
| Stromversorgung | 24VDC (Zweidraht-, 4-adrig), |
| Signalausgabe | 4… 20mA/HART/RS485/Modbus… |
| Prozesstemperatur | -40~ +250°C |
| Prozessdruck | -0.1~4.0MPa |
| Prozess-connectio | Flansch |
| Elektrische Schnittstelle | M20×1.5, ½ „NPT |
| Schutzgrad |
IP 65, IP 67 |
| Explosionssicherer Grad |
ExdIICT6Gb |
※ Anmerkung: Das Produkt kann entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.
