Produktdetails:
|
| Typische Anwendung: | Flüssigkeit in der hohen Temperatur und in der Hochdruckumwelt | Antennenmaterial: | 304 |
|---|---|---|---|
| Messbereich: | 15m | Signalausgabe: | 4… 20mA/HART/RS485/Modbus… |
| Prozessverbindung: | Flansch | Schutz-Grad: | IP 68 |
| Explosionssicherer Grad: | ExiaIICT6Ga | Frequenz: | 500MHz-1.8GHz |
| Markieren: | Geführter Radar-waagerecht ausgerichteter Übermittler hohes Teampreture,6m geführte Wellen-Radar-waagerecht ausgerichteter Übermittler,Staub-geführte Wellen-waagerecht ausgerichteter Übermittler |
||

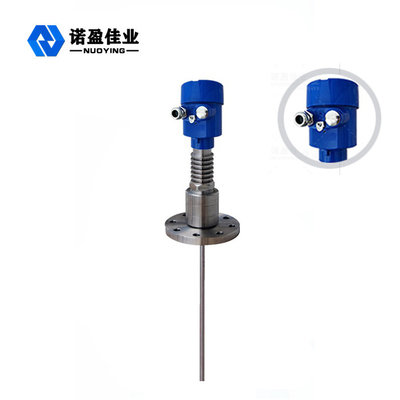

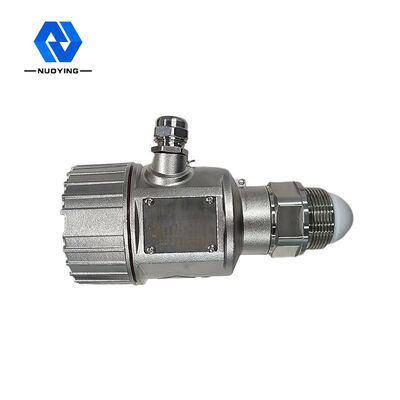

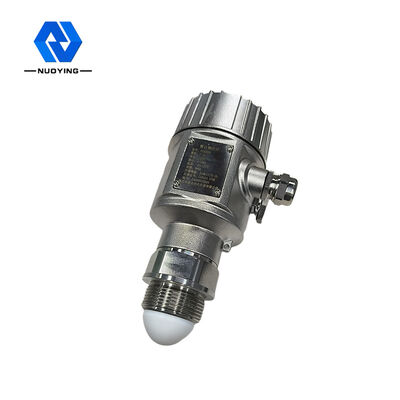

Geführte Wellen-Radar-waagerecht ausgerichteter Übermittler NYRD 705 für Flüssigkeit in der hohen Temperatur und in der Hochdruckumwelt
Arbeitsprinzip des geführte Wellen-Radar-waagerecht ausgerichteten Übermittlers NYRD 705 für Flüssigkeit in der hohen Temperatur und in der Hochdruckumwelt
Der rostfeste und starke Mikrowellenimpuls, der durch das geführte Laser-Wellenradar ausgestrahlt wird, pflanzt entlang der Entdeckungskomponente (Stahlkabel oder Stahlstange) fort und trifft die geprüften Medien an. Entsprechend der plötzlichen Änderung der Dielektrizitätskonstante, verursacht er Reflexion, und ein Teil der Impulsenergie wird zurück reflektiert. Der Zeitabstand zwischen dem übertragenen Impuls und dem reflektierten Impuls ist zum Abstand der gemessenen Substanzen proportional.
Eingegebene Verarbeitung
Radargerät der geführten Welle ist ein Messgerätfokus auf dem Prinzip der Zeitreise. Die Radarwerkzeugwelle läuft mit der Lichtgeschwindigkeit, und die Verfahrenszeit kann in Zweckniveausignal durch elektronische acceeories und Komponenten umgewandelt werden. Die Sonde strahlt Hochfrequenzimpuls u. -körper aus und pflanzt entlang der Kabel- oder Stangensonde fort.
Ertragverarbeitung
Durch das Eintragen leerer Behälterhöhe E (= null), der vollen Behälterhöhe F (= vollständige Auswahl) und einiger Anwendungsparameter, die Anwendungsparameter, die automatisch das Meter den Messbedingungen anpassen, entsprechend Ertrag 4-20mA.
Ausrüstungsbeschreibungen des geführte Wellen-Radar-waagerecht ausgerichteten Übermittlers NYRD 705 für Flüssigkeit in der hohen Temperatur und in der Hochdruckumwelt
◎Radarobjektebenemeter der geführten Welle ist für die Verfahrenstechnik der modernen Mikrowelle und einzigartige Verfahrenstechnik Echo Discovery Echos passend und tritt mit Maß, Hochgenauigkeitsmaß, genaueres Maß in Verbindung. Radar der cuttentluy, geführten Welle wird nicht durch externe Umwelt wie mittlere Temperatur und Adhäsion beeinflußt.
◎Die Reihe 70-X führte Wellenradarobjektebenemeter ist passend für vielseitige schwierigen Arbeitsbedingungen und die Anwendungen wegen der versprocess Anschlussmodi und der Entdeckungsmodularten. Wie: hoch-gedrückten und niedrigen der Dielektrizitätskonstante Medium der hohen Temperatur.
◎Impulsarbeitsmodus, niedrige Emissionsenergie, kann in eine Vielzahl des Ätzmittels, der Nichtmetallbehälter, keines Schadens zum menschlichen Körper und der Umwelt eingesetzt werden.
Technischer Parameter des geführte Wellen-Radar-waagerecht ausgerichteten Übermittlers NYRD 705 für Flüssigkeit in der Hochdruck-Umwelt der hohen Temperatur
| Typische Anwendung | Flüssige, niedrige Dielektrizitätskonstante, eingebaute Feinsicherung, Leiter, sich hin- und herbewegende Platte |
| Staub (Flugasche, Beton und andere Medien) | |
| Fest (Teilchen, Korn, Kies, Sand | |
| Produktmodell | NYRD705 |
| Antennenform | Stangenart, doppelte Kabelart, doppelte Stangenart |
| Antennenmaterial | 316 |
| Echoprobenahme | 55mal /s |
| Messbereich | 15m |
| Maßgenauigkeit | 0,05% | 0,1% F.S |
| Stromversorgung | 24VDC |
| Signalausgabe | 4… 20mA/HART/RS485/Modbus… |
| Prozesstemperatur | -200~ °C +400 |
| Prozessdruck | -0.1~40MPa |
| Prozessverbindung | Flansch |
| Elektrische Schnittstelle | ½ „NPT |
| Schutzgrad | IP 68 |
| Explosionssicherer Grad | ExiaIICT6Ga |
※ Anmerkung: Das Produkt kann entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.
