Produktdetails:
|
Typische Anwendung: | flüssiges, festes Pulver | PRODUKT-MODELL: | NYRD701 |
---|---|---|---|
Echoprobenahme: | 55 times/s | Prozesstemperatur: | -40~ +130°C |
Elektrische Schnittstelle: | M20×1.5, ½ „NPT | Prozessdruck: | (- 0.1~4) MPa |
Explosionssicherer Grad: | ExiaIICT6Ga | Antennenform: | einzelnes Kabel, einzelne Stange |
Markieren: | Mikroprozessoren führten Wellen-Radar-waagerecht ausgerichteten Übermittler,Festes Pulver geführter Radar-Niveauschalter,Füllstand-Sensor des Radar-4MPa |

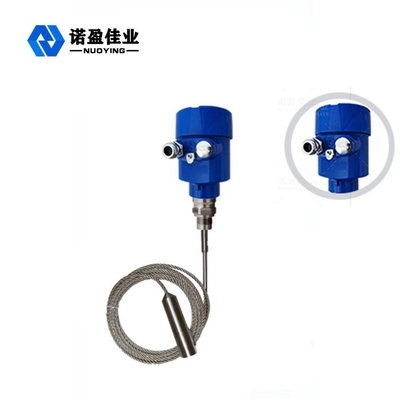

Moderne Mikroprozessoren führten Wellen-Radar-waagerecht ausgerichtetes Meter für komplexe Anwendungen
Arbeitsprinzip modernes des Mikroprozessor-geführte Wellen-Radar-waagerecht ausgerichteten Meters für komplexe Anwendungen
Der Rostschutzmittel- und Mikrowellenimpuls, der durch das Radar der geführten Welle ausgestrahlt wird, pflanzt entlang der Entdeckungskomponente (Stahlkabel oder Stahlstange) fort und trifft die geprüften Medien an. Wegen der plötzlichen Änderung der Dielektrizitätskonstante, verursacht er Reflexion, und ein Teil der Impulsenergie wird zurück reflektiert. Der Zeitabstand zwischen dem übertragenen Impuls und dem reflektierten Impuls ist zum Abstand des gemessenen Mediums proportional.
Eingegebene Verarbeitung
Geführte Welle radartool, das ein messendes equiptment ist, strebte die Beziehung der Zeitreise an. Die 701 Faden u. Flansch, die anti--Corrtsion Welle Radarwelle führte, läuft mit der Lichtgeschwindigkeit, und die bewegliche Zeit kann in Zweckniveausignal durch elektronische Bauelemente umgewandelt werden. Die kluge anf fuctional Sonde strahlt Hochfrequenzimpuls aus und pflanzt entlang der Kabel- oder Stangensonde fort.
Ertragverarbeitung
Indem sie leere Position wie eine Behälterhöhe E (= null) eintragen, justieren volle Behälterhöhe F (= vollständige Auswahl) und einige Anwendungsparameter, die Anwendungsparameter automatisch und Dy das Meter auf die Messumgebung, entsprechend Ertrag 4-20mA.
Ausrüstungsbeschreibungen modernes des Mikroprozessor-geführte Wellen-Radar-waagerecht ausgerichteten Meters für komplexe Anwendungen
◎Radarobjektebenemeter der geführten Welle versucht die Verfahrenstechnik der modernen Mikrowelle und einzigartige Verfahrenstechnik Echo Discovery Echos und tritt mit Maß, highly-accurated Maß, genaueres Maß in Verbindung. Außer, das geführt wird, wird Wellenradar nicht durch externe Umwelt wie mittlere Temperatur und Adhäsion beeinflußt.
◎Die Reihe 70-X führte Wellenradarobjektebenemeter ist passend für vielseitige schwierigen Arbeitsbedingungen und die Anwendungen wegen der versprocess Anschlussmodi und der Entdeckungsmodularten. Zum Beispiel: hoch-gedrückten und niedrigen der Dielektrizitätskonstante Medium der hohen Temperatur.
◎Impuls Arbeits-moder, niedrige Emissionsenergie, kann in eine große Vielfalt des Ätzmittels, der Nichtmetallbehälter und nicht des Edelstahls installiert sein keine Härte zum menschlichen Körper und zu den Umgebungen herum.
Technischer Parameter modernes des Mikroprozessor-geführte Wellen-Radar-waagerecht ausgerichteten Meters für komplexe Anwendungen
Typische Anwendung | Flüssig (Adhäsion, hohe Temperatur und Hochdruck, eingebaute Feinsicherung, Leiter, sich hin- und herbewegende Platte) |
Staub (Flugasche, Kalksteinpulver) | |
Fest (Teilchen, Korn, Kies, Sand) | |
Produktmodell | NYRD701 |
Antennenform | Kabelart, Stangenart, doppelte Kabelart, doppelte Stangenart, Wellenleiterrohrart |
Antennenmaterial | 304, 316 |
Echoprobenahme | 55mal /s |
Messbereich | 6m, 30 m |
Maßgenauigkeit | 0,05% | 0,1% F.S |
Stromversorgung | 24VDC (Zweidraht-, 4-adrig), 220VAC |
Signalausgabe | 4… 20mA/HART/RS485/Modbus… |
Prozesstemperatur | -40~ +130°C, °C -40~ +250, - °C 40~ +500 |
Prozessdruck | -0.1~2.0MPa, - 0.1~4.0MPa |
Prozessverbindung | Faden, Klammer, Flansch, Klammer (optional) |
Elektrische Schnittstelle | M20×1.5, ½ „NPT |
Schutzgrad | IP 65, IP 67, IP 68 |
Explosionssicherer Grad | ExiaIICT6Ga, ExdIICT6Gb (sehen Sie Zertifikat für Details) |
※ Anmerkung: Das Produkt kann entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.
