Produktdetails:
|
Typische Anwendung: | Schnittstellenmaß | Antennenform: | Rod |
---|---|---|---|
PRODUKT-MODELL: | NYCZ500 | Antennenmaterial: | 304, 316 |
Messbereich: | 0-50~5000mm | Messende Genauigkeit: | ±0.5mm |
Schutz-Klasse: | IP 65 (optional) | Explosionssicherer Grad: | ExiaIICT6Ga (optional) |
Markieren: | Radar-Füllstand-Messgerät,Magnetostriktiver Radar-Füllstand-Sensor,Waagerecht ausgerichteter Übermittler des Radar-IP65 |

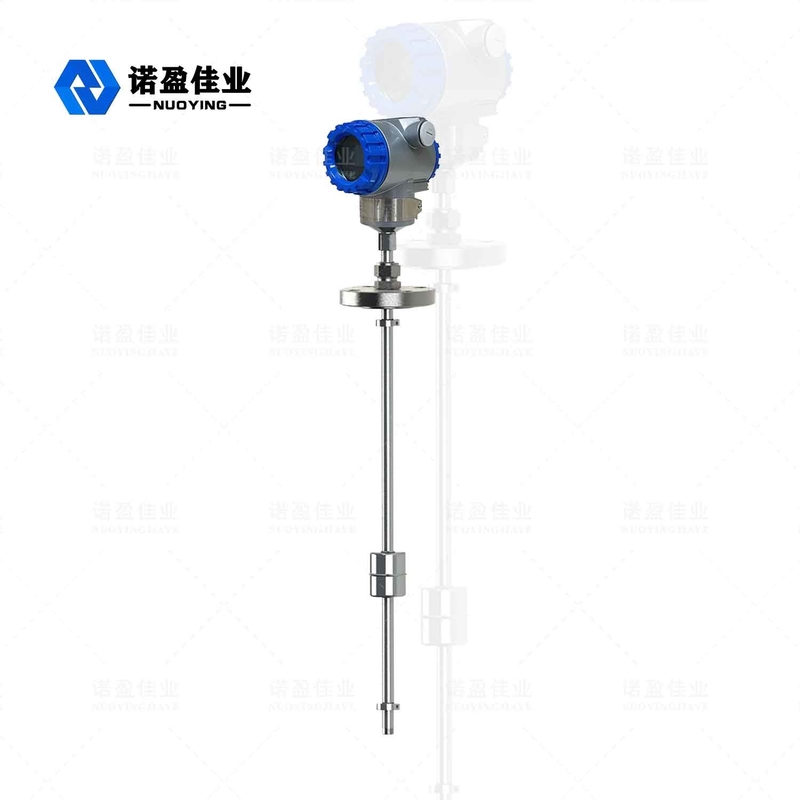

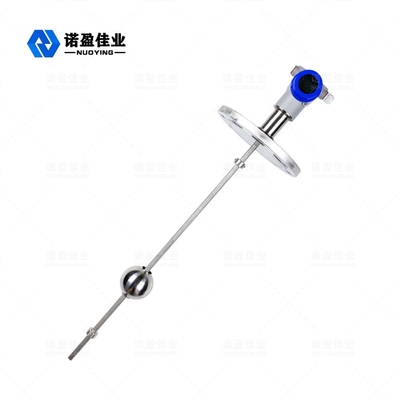

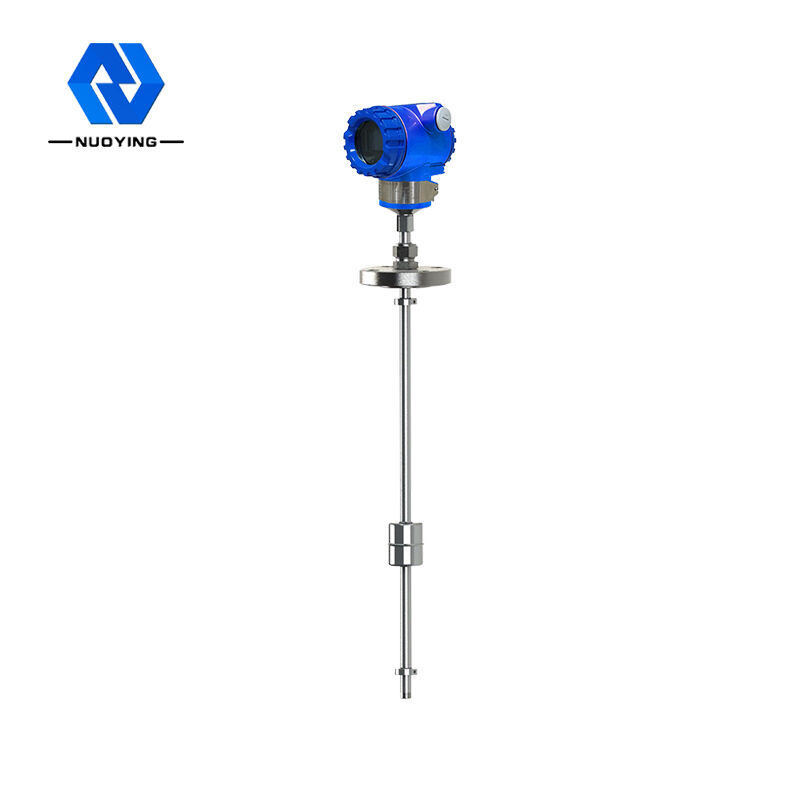

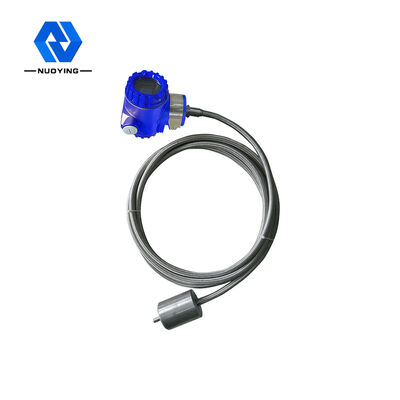

Hohe Präzisions-gute Sicherheits-magnetostriktives Füllstand-Meter
Magnetostriktives Füllstand-Meter-Funktions-Prinzip
Wenn die magnetostriktiven Füllstandmeterarbeiten, der Impulsgenerator im elektronischen Lager einen Anfangsimpuls aussendet. Wenn der Anfangsimpuls in den Wellenleiterdraht übertragen wird, wird ein drehendes Magnetfeld entlang der Richtung des Wellenleiterdrahtes erzeugt. Wenn dieses Magnetfeld das dauerhafte Magnetfeld im sich hin- und herbewegenden Ball trifft, wird ein magnetostriktiver Effekt produziert und veranlaßt den Wellenleiterdraht sich zu verdrehen, um eine eintourige mechanische Welle zu erzeugen. Die mechanische Welle pflanzt in zwei Richtungen fort, wird die mechanische Welle, die das Ende der messenden Stange erreicht, durch den Dämpfer absorbiert, und die mechanische Welle, die zurück zu der Richtung des elektronischen Lagers übertragen wird, wird durch den Energieaufnahmenmechanismus abgefragt, der in das elektronische Lager installiert ist, und umgewandelt in entsprechende Stromschritte, der Energieaufnahmenmechanismus, nach der Berechnung des Zeitunterschieds zwischen den zwei Impulsen, kann die Höhe des gemessenen Füllstandes genau gemessen werden.
Magnetostriktives Füllstand-Meter-technischer Parameter
Stromversorgung | 24VDC (optional) |
Signalausgabe | HIRSCH (optional) |
Arbeiten gegenwärtig | 4… 20mA |
Lastseigenschaften | Wenn die Stromabgabe, der Höchstlastwiderstand 600Ω ist; Spannungsertrag, der Höchstlastwiderstand von 2mA |
Prozesstemperatur | -40~+200°C |
Antwortzeit | 0.2~5ms |
Prozessdruck | -0.1~10.0MPa |
Prozessverbindung | Flansch (optional) |
Entschließung | ±1mm |
Schutzklasse | IP 67 (optional) |
Explosionssicherer Grad | ExiaIICT6Ga (sehen das Zertifikat) |
