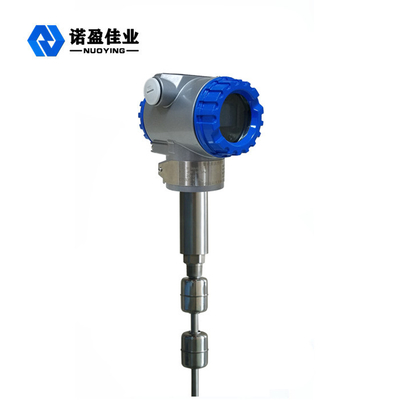

Hohe Genauigkeit des Flansch-magnetostriktive Füllstand-Meter-0.5mm

Hohe Genauigkeit des Flansch-magnetostriktive Füllstand-Meter-0.5mm

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYCZ500
MOQ: 1 PC
Preis: $450~$1700/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 PC/Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE
Typische Anwendung:
Füllstand und Schnittstellenmaß
Produktmodelle:
NYCZ500
Die AntennenFormularart:
Kabel、 Stange
Das Antennenformmaterial:
304、 316
Genauigkeitsgrad:
±0.5mm
Prozessdruck:
-0,1 MPa ~10
Prozessverbindung:
Flansch (optional))
Explosionssicherer Grad:
Exia II CT6Ga, Exd II CT6Gb (sehen Sie Zertifikat für Details)
Verpackung Informationen:
Karton, 60cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
1000 PC/Monat
Hervorheben:

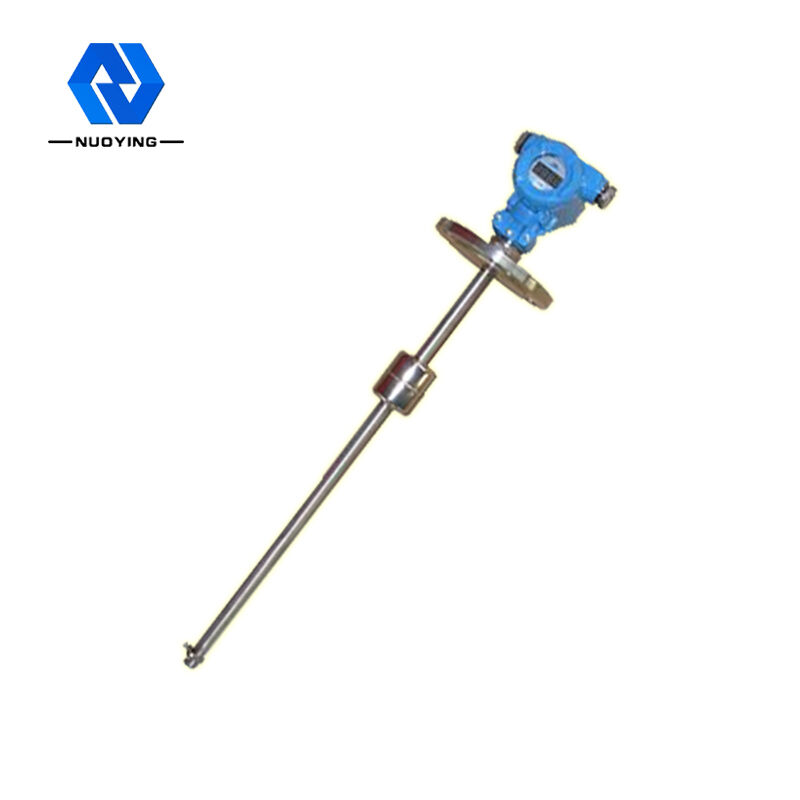

Flansch-magnetostriktives waagerecht ausgerichtetes Messgerät

,

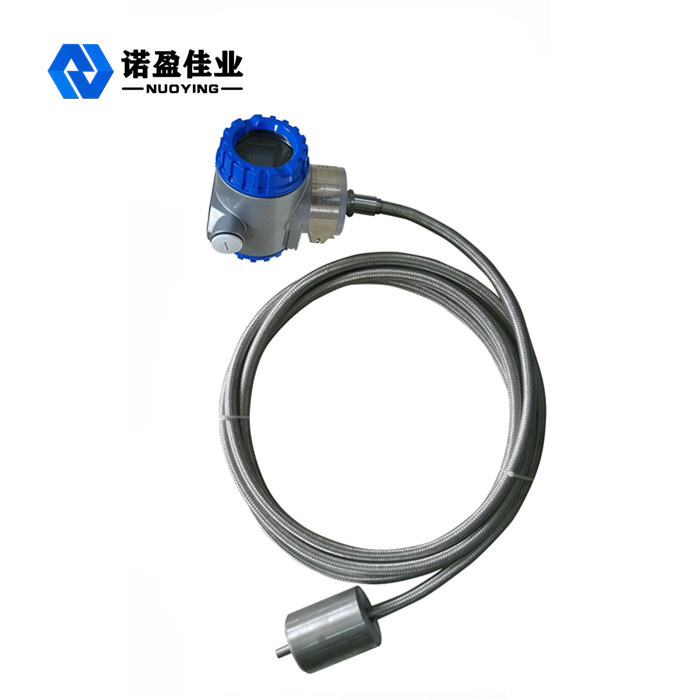

Rod Type Magnetostrictive Liquid Level-Meter

,

Magnetostriktives Füllstand-Messgerät 0.5mm

Produktbeschreibung

Hohe Genauigkeits-magnetostriktives Füllstand-Meter-einfache Installation



Funktions-Prinzip des magnetostriktiven Füllstand-Meters



Wenn die magnetostriktiven Füllstandmeterarbeiten, der Impulsgenerator in der elektronischen Kammer einen Startimpuls aussendet. Wenn der Startimpuls in den Wellenleiterdraht übertragen wird, geht ein drehendes Magnetfeld vorwärts entlang die Richtung des Wellenleiterdrahtes wird erzeugt. Wenn das Magnetfeld das dauerhafte Magnetfeld im sich hin- und herbewegenden Ball trifft, wird der magnetostriktive Effekt erzeugt und veranlaßt den Wellenleiterdraht sich zu verdrehen, um eine mechanische Welle der konstanten Geschwindigkeit zu erzeugen. Diese mechanische Welle pflanzt in zwei Richtungen fort. Die mechanische Welle, die das Ende der messenden Stange erreicht, wird durch den Dämpfer absorbiert. Die mechanische Welle, die zurück zu der Richtung des elektronischen Behälters übertragen wird, wird durch den Energieaufnahmenmechanismus abgefragt, der in den elektronischen Behälter installiert ist und in entsprechende Stromschritte umgewandelt ist. Der Energieaufnahmenmechanismus berechnet dann den Zeitunterschied zwischen den zwei Impulsen, um die Höhe des gemessenen Füllstandes genau zu messen.

Ausrüstungsbeschreibung des magnetostriktiven Füllstand-Meters



◎Breitere Anwendbarkeit, mit mehrfachen Sondenformen, mehrfachen Prozessverbindungsformen, mehrfachen Ausgangsmaterialien und kundengerechtem Entwurf

◎starke Zuverlässigkeit: da das magnetostriktive Füllstandmessgerät das Wellenleiterprinzip annimmt, gibt es kein mechanisches bewegliches Teil, so gibt es keine Reibung und Abnutzung. Der ganze Konverter wird in einem Edelstahlrohr eingeschlossen, das mit dem messenden Medium berührungsfrei ist. Der Sensor funktioniert zuverlässig und hat eine lange Nutzungsdauer

◎hohe Genauigkeit: da das magnetostriktive Füllstandmeter mit Wellenleiterimpuls funktioniert, wird die gemessene Verschiebung bestimmt, indem man die Zeit des Anfangsimpulses und des Endenimpulses misst, also ist- die Maßgenauigkeit hoch und die Entschließung ist besser als 0,01% Rumpfstation, die schwierig, mit anderen Sensoren zu erzielen ist

◎hohe Sicherheit: das magnetostriktive Füllstandmeter hat hohe explosionssichere Leistung, Eigensicherheit und explosionssicheres, sichere Anwendung, und ist für das Maß von chemischen Rohstoffen und von brennbaren Flüssigkeiten besonders passend. Es gibt keinen Bedarf, die Behälterabdeckung während des Maßes zu öffnen, um die Unsicherheit des manuellen Maßes zu vermeiden.

◎magnetostriktives Füllstandmeter ist einfach zu installieren und einfach instandzuhalten: das magnetostriktive Füllstandmeter ist im Allgemeinen durch die vorhandene Rohröffnung auf das Trägershirt installiert, besonders passend für die Installation von Untertagesammelbehältern und von Sammelbehältern, die in Operation gesetzt worden sind, und Normalbetrieb kann nicht während des Installationsprozesses beeinflußt werden



Technische Parameter des magnetostriktiven Füllstand-Meters



Typische Anwendung Flüssig, Schnittstellenmaß

Produktmodell

NYCZ500

Antennen-Form

Kabel, Pfostenart

Antennenmaterial

304.316
Messbereich 0-50m~5000mm (Kabel: 25m)
Maßpräzision ±0.5mm
Stromversorgung 24VDC (zwei Linie, Linie vier), 220VAC

Signalausgabe

4… 20mA/HART/RS485/Modbus…
Arbeiten gegenwärtig

4… 20mA

Lastseigenschaften Wenn der Strom Ertrag ist, ist der Höchstlastwiderstand 600Ω; Wenn die Spannung Ertrag ist, ist der Höchstlastwiderstand 2mA
Prozesstemperatur -40~+200℃
Antwortzeit 0.2~5ms
Prozessdruck -0.1~10.0MPa
Prozessverbindung Einschraubgewinde, Klammer, Flansch (auswählbar)
Entschließungsverhältnis ±1mm
Schutzniveaus IP65, IP67, IP68 (auswählbar)
Explosionssicherer Grad Exia II CT6 GA, Exd II CT6 GBs (sehen Sie Zertifikat für Details)


※ Anmerkung: Das Produkt kann entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.
