Produktdetails:
|
Anwendungen: | flüssig, Schnittstellenmaß | Produkt-Modell: | NYCZ500 |
---|---|---|---|
Antennenform: | Linie Art, Stangenart | Antennenmaterial: | 304, 316 |
Messbereich: | 0-50~5000mm (Kabelart: 25 Meter) | Maßgenauigkeit: | ±0.5mm |
Signalausgabe: | 4… 20mA/HART/RS485/Modbus… | ||
Markieren: | magnetostriktives waagerecht ausgerichtetes Messgerät der chemischen Material-20mA,Magnetostriktives waagerecht ausgerichtetes Messgerät 5000mm,Linie Art magnetostriktives Füllstand-Messgerät |
Sicherheit für Füllstandmessgerätgenauigkeit ±0.5mm der chemischen Materialien magnetostriktive
Funktionsprinzip

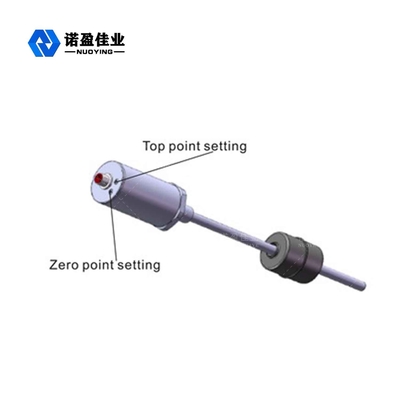

Das Arbeitsprinzip des magnetostriktiven waagerecht ausgerichteten Messgeräts wird in der Zahl gezeigt. Die Produkte werden hauptsächlich aus der messenden Stange, elektronischem Lager und berührungsfreien sich hin- und herbewegenden dem Ball verfasst, die auf die messende Stange eingestellt wird. Die Stange wird mit einem magnetostriktiven Draht ausgerüstet (Wellenleiterdraht). Die Stange wird vom antimagnetischen Edelstahlrohr hergestellt, das den Wellenleiterdraht sehr gut schützt.
Wenn das magnetostriktive waagerecht ausgerichtete Messgerät funktioniert, sendet der Impulsgenerator in der elektronischen Kammer einen Anfangsimpuls, den in den Wellenleiterdraht übertragen wird, wenn dieses Magnetfeld das dauerhafte Magnetfeld im sich hin- und herbewegenden Ball trifft, der Magnetostriktionseffekt wird erzeugt aus, der die Wellenleiterdrahttorsion macht und eine konstante Geschwindigkeit mechanische Welle erzeugt. Das mechanische Wellengetriebe in beiden Richtungen, kam zu dem Ende der Stange, die mechanische Welle durch den Dämpfer absorbiert wird, zurück zu der Richtung der mechanischen Welle elektronisches Lagerhaus in elektronisches Lagerhaus kann die empfundenen Institutionen aufheben installiert waren, übersetzt in den entsprechenden Stromschritt, kann herauf Institutionen auswählen, um den Zeitunterschied zwischen zwei Impulsen zu berechnen, maß die Höhe des Füllstandes kann genau gemessen werden.
Ausrüstungsbeschreibung
* breitere Anwendbarkeit, gibt es eine Vielzahl von Sondenformen, eine Vielzahl von Prozessverbindungsformen, eine Vielzahl von Ausgangsmaterialien, kann kundengebundener Entwurf sein.
* starke Zuverlässigkeit: weil das magnetostriktive waagerecht ausgerichtete Messgerät das Wellenleiterprinzip annimmt, gibt es keinen mechanischen beweglichen Teil, so gibt es keine Reibung und keine Abnutzung. Der ganze Konverter wird im Edelstahlrohr eingeschlossen, und das messende Medium ist nicht im Kontakt, funktioniert der Sensor zuverlässig und hat ein langes Leben.
* hohe Genauigkeit: weil das Magnetostriktionsniveaumessgerät mit Wellenleiterimpuls funktioniert, wird die gemessene Verschiebung bestimmt, indem man die Zeit des Startimpulses misst und Impuls beendet, also ist die Maßgenauigkeit hoch, die Entschließung ist besser als 0.01%FS, das schwierig, mit anderen Sensoren zu erzielen ist.
* gute Sicherheit: Das magnetostriktive waagerecht ausgerichtete Messgerät hat die hohe explosionssichere Leistung, eigensicheres explosionssicher, sicheres Anwendungen, besonders passend sind für das Maß von chemischen Rohstoffen und von brennbaren Flüssigkeiten. Es ist nicht notwendig, den Deckel des Behälters während des Maßes zu öffnen, um die Unsicherheit des manuellen Maßes zu vermeiden.
* das magnetostriktive Füllstandmeter ist einfach zu installieren und instandzuhalten: das magnetostriktive Füllstandmeter ist im Allgemeinen durch den vorhandenen Rohrhafen des Behälters installiert, besonders passend für die Installation des Untertagesammelbehälters und Sammelbehälters des in Kraft und kann die normale Produktion im Installationsprozeß nicht beeinflussen.
Technischer Parameter
Typische Anwendungen | flüssig, Schnittstellenmaß |
Produktmodell | NYCZ500 |
Antennenform | Linie Art, Stangenart |
Antennenmaterial | 304, 316 |
Messbereich | 0-50~5000mm (Kabelart: 25 Meter) |
Maßgenauigkeit | ±0.5mm |
Stromversorgung | 24 VDC (zwei Linien, vier Linien), 220 VAC |
Signalausgabe | 4… 20mA/HART/RS485/Modbus… |
Arbeiten gegenwärtig | 4. 20mA |
Lastseigenschaft | Stromabgabe, der Höchstlastwiderstand 6009; Am Spannungsertrag ist der Höchstlastwiderstand 2mA |
Prozesstemperatur | -40~ +200℃ |
Antwortzeit | 0.2~5ms |
Prozessdruck | -0,1 zu 10.0MPa |
Prozessverbindung | Faden, Klammer, Flansch (optional) |
Schutzgrad | IP65, IP67, IP68 (optional) |
Explosionssicherer Grad | ExiaCT6Ⅱ GA, Exd-Ⅱ CT6Gb (sehen Sie Zertifikat für Details) |
* Anmerkungen: Produkte können entsprechend Ihren spezifischen Anforderungen besonders angefertigt werden!
Für weitere Produkteinzelheiten treten Sie mit mir bitte in Verbindung! Danken Sie you~
