Produktdetails:
|
| Typische Anwendung: | Füllstandmaß | Produkt-Modell: | NYUHZ |
|---|---|---|---|
| Installationsform: | Seite brachte an, die angebrachte Spitze | Hauptmaterial: | 304、 316 |
| Messbereich: | 0~6m | Messende Genauigkeit: | ±3mm-、 ±5mm、 ±10mm、 ±20mm (optional) |
| Mittlere Dichte: | ≥0.425g-/cm³ | Dichteunterschied: | ≥0.1g-/cm³ |
| Markieren: | Messender Behälter-Klappen-magnetischer waagerecht ausgerichteter Übermittler,Korrosionsbeständige magnetische Klappen-waagerecht ausgerichtetes Messgerät,Flüssiges magnetisches Messgerät-Meter |
||

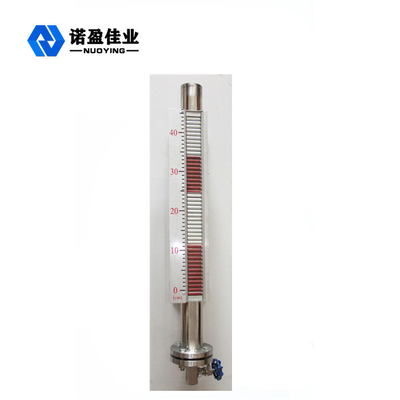

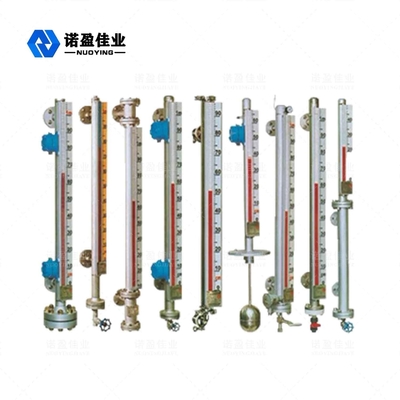

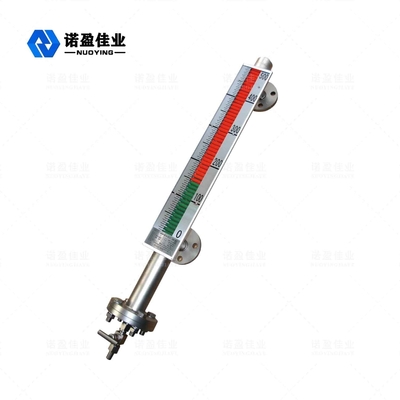

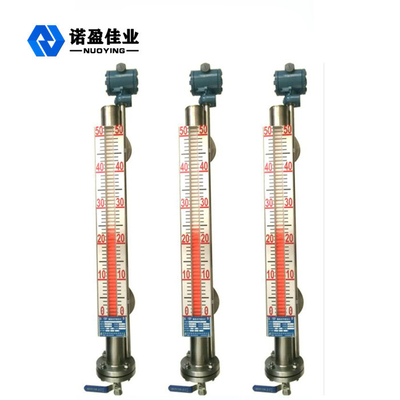

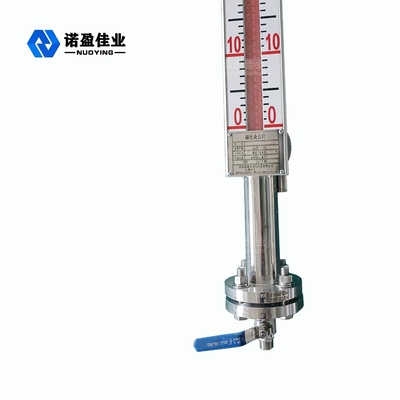

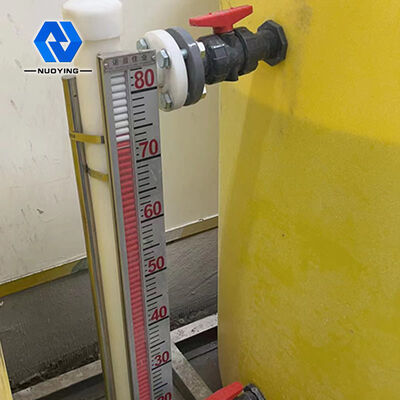

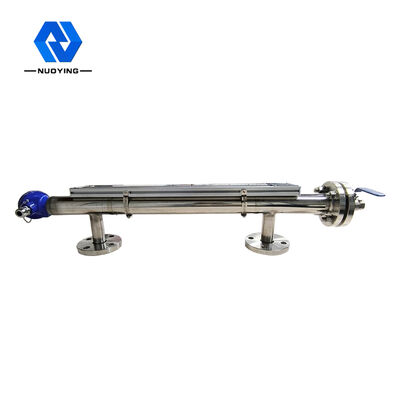

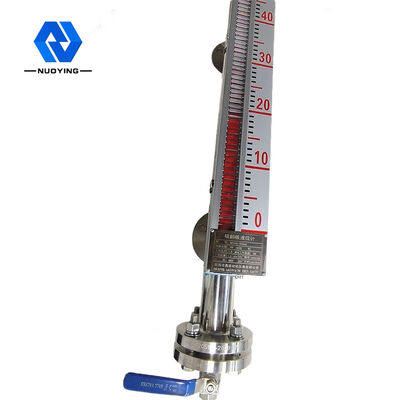

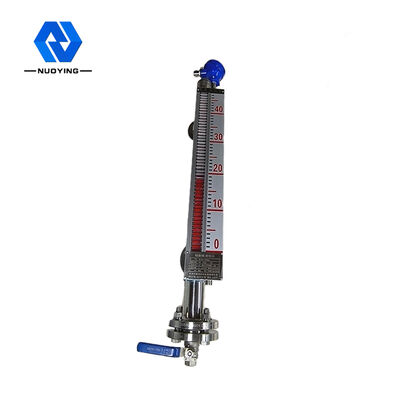

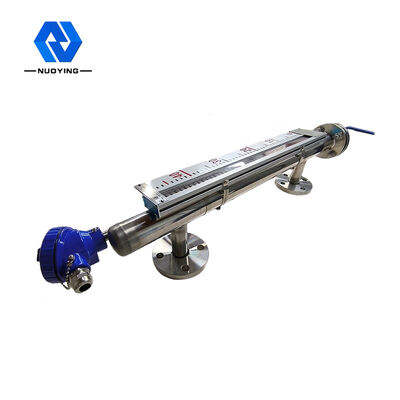

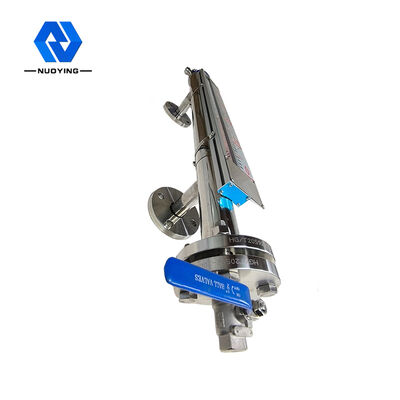

Messendes Behälter-magnetische Klappen-waagerecht ausgerichtetes Meter für flüssige korrosionsbeständige Gelegenheiten
Funktionsprinzip
Magnetisches waagerecht ausgerichtetes Messgerät kann für alle Arten Turm, Behälter, Behälter, kugelförmiger Behälter und Kessel und andere mittlere waagerecht ausgerichtete Entdeckung benutzt werden der Ausrüstung. Magnetisches waagerecht ausgerichtetes Messgerät kann hohe Dichtung, Durchsickernverhinderung und passendes für hohe Temperatur, Hochdruck-, korrosionsbeständige Gelegenheiten erzielen.
Das magnetische waagerecht ausgerichtete Messgerät hat einen Hohlraum, zum des sich hin- und herbewegenden Balls unterzubringen (nannte das Messrohr oder das Oberrohr), der aus einem Verbindungsstück mit dem Behälter durch einen Flansch oder andere passende Verbindung verfasst wird. Entsprechend dem Prinzip des Verbindungsstücks, mit der Änderung des Füllstandes im Behälter, sind die Seite im Hohlraum und der Füllstand im Behälter von der gleichen Höhe, also fährt sie den sich hin- und herbewegenden Ball im Hohlraum, um hoch- und runterrückzuen und Aufstiege und Fälle mit dem Füllstand im Behälter. Diesmal können wir den Füllstand nicht sehen, also ist eine magnetische Spaltenanzeige des leichten Schlages außerhalb des Hohlraumes installiert.
Sich hin- und herbewegender Ball in Flüssigkeit und waren ein Teil der Grenze installierte Dauermagnetstahl, wenn die gemessene Füllstandschwankung des Behälters, Rohr der magnetischen Flossniveaumessgerätontologie anhebt, Floss in die dauerhaften Magneten durch Magnetkupplung zu einem magnetischen Spaltenindikator, Spaltendrehung 180 ° Fahrer, der rot ist, weiß, wenn der Füllstand steigt, doppelte Spalte von Weiß zu Rot, wenn der Füllstand fällt, die Spaltenänderungen von Rot zu Weiß, und die rote und weiße Kreuzung des Indikators ist auf die tatsächliche Höhe des Füllstandes innerhalb des Behälters, damit ein klares Indiz des Füllstandes erzielen.
Stecker 1.Vent
Rohr 2.Measuring
Anzeige des leichten Schlages 3.Magnetic
Spalte des leichten Schlages 4.Magnetic
5.Float
Klammer 6.Fixed
7.Signage
Ventil 8.Drain
Rohr 9.Sewage
Flansch 10.Connection
Ausrüstungsbeschreibung
◎Einfache Struktur-, feste und zuverlässige, stabileoperation.
◎Die Feldanzeigenskala ist klar und ins Auge fallend und einfach zu lesen.
◎Den Flüssigkeitsspiegel mit ätzendem messen und anzeigen, brennbar, giftig, hohe Temperatur, kann das Rühren von Verschmutzung.
◎Verschiedene Installationsformen und verschiedene Verbindungsformen können vorgewählt werden.
◎Die entworfene Druckstrecke ist volles Vakuum zu 10MPa.
◎Auslegungstemperaturstrecke -160~+450℃.
◎Es kann für speziellen Druck und Temperatur besonders bestimmt sein.
Technischer Parameter
| Typische Anwendung | Füllstandmaß |
| Produktmodell | NYUHZ |
| Installationsform | Seite brachte an, die angebrachte Spitze |
| Hauptmaterial | 304.316 |
| Messbereich | 0~6m |
| Messende Genauigkeit | ±3mm, ±5mm, ±10mm, ±20mm (optional) |
| Mittlere Dichte | ≥0.425g-/cm³ |
| Dichteunterschied | ≥0.1g-/cm³ |
| Mittlere Viskosität | ≤0.4Pa.S |
| Steuerertrag | 220VAC, 1A |
| Übertragen Sie Ertrag | 4… 20mA (Stromversorgung 24VDC) |
| Prozesstemperatur | -50~+350℃ |
| Prozessdruck | -0.1~+16MPa |
| Prozessverbindung | Flansch (optional) |
| Entschließung | 士 I Millimeter |
| Schutzklasse | IP65, IP67, IP68 (optional) |
| Explosionssicherer Grad | ExiaCT6GaⅡ, Exd-Ⅱ CT6Gb (sehen das Zertifikat) |
* Anmerkungen: Produkte können entsprechend Ihren spezifischen Anforderungen besonders angefertigt werden!
