Produktdetails:
|
| Typische Anwendung: | Komplexe Prozessanwendung (Stong-Korrosion) | Produkt-Modell: | NYRD805 |
|---|---|---|---|
| Antennen-Art: | Stangenart (PFTE) | Antennenmaterial: | 304, PTFE |
| Messbereich: | 10m, 20m (besonders angefertigt) | Prozesstemperatur: | -40°C~+130°C (°C above130 fertigte) besonders an |
| Prozessdruck: | -0.1~0.3Mpa (besonders angefertigt) | Maßgenauigkeit: | 0.05%~0.1% F.S |
| Markieren: | Nicht Kontakt-Radar-Art Niveau-Übermittler,Rod Type Radar Liquid Level-Sensor,Industrielles Radar-waagerecht ausgerichtetes Meter 26ghz |
||

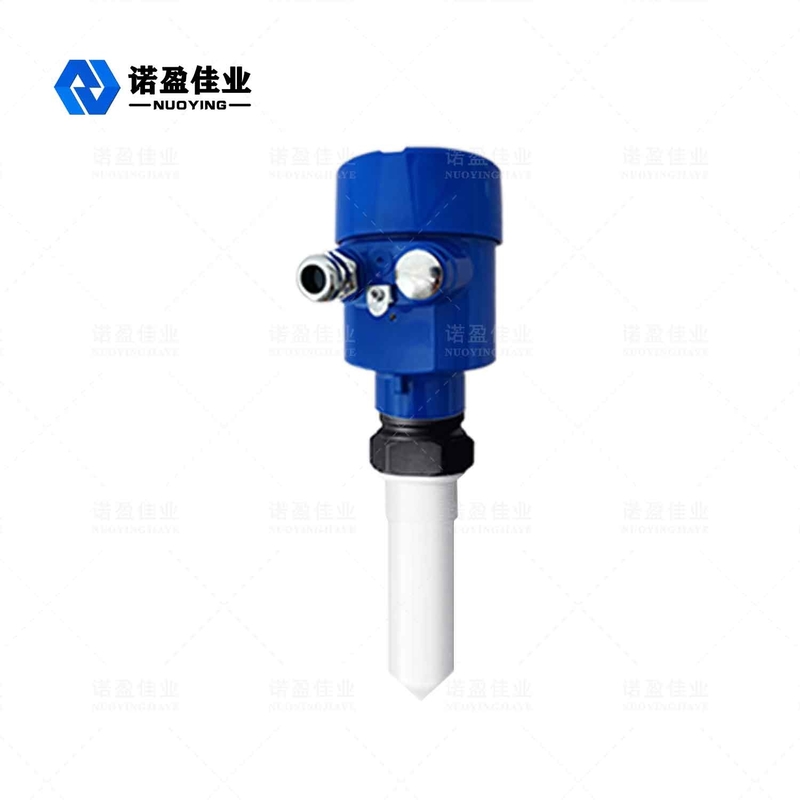

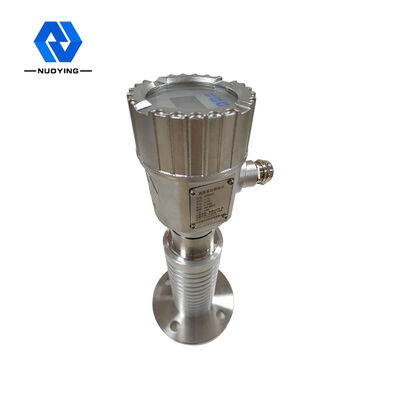

Die Kompaktbauweise, die einfach ist, Meter des Radar-zu installieren waagerecht ausgerichtetes 26GHz treten nicht, mit keiner Verschmutzung industriellem Applicatons in Verbindung
Waagerecht ausgerichtetes Meter des rostfesten Radar-26GHz weit beeinflußt nicht durch Schaum Adaptbility-Funktionsprinzip
Sind waagerecht ausgerichtete Sensoren serie Meter NYRD80X des Radars Hochfrequenzart Niveaumessgeräte des radars 26GHz, mit einem maximalen Messbereich von 80 Metern. Die Antenne wird weiter optimiert, und der neue schnelle Mikroprozessor kann Signalanalyse und die Verarbeitung mit einer höheren Rate durchführen, damit das Instrument für einige komplexe Maßbedingungen wie Reaktor und festen Silo benutzt werden kann.
Seine Antenne überträgt schmale Mikrowellenimpulse, die abwärts durch die Antenne übertragen werden. Wenn die Pulswelle die Oberfläche des gemessenen Mediums erreicht, wird es zurück reflektiert und empfangen durch das Antennensystem wieder. Das Signal wird dem Teil der elektronischen Schaltung übermittelt und umgewandelt automatisch in ein waagerecht ausgerichtetes Signal (weil die Impulsausbreitungsgeschwindigkeit extrem schnell ist, die Zeit, die damit die elektromagnetische Welle genommen wird, das Ziel erreicht und zum Empfänger nach Reflexion ist fast blitzschnell zurückgeht).
Meter-Ausrüstungsbeschreibung des Radar-26GHz waagerecht ausgerichtete
◎Kleine Antennengröße, einfach zu installieren; Nicht Kontaktradar, keine Abnutzung, keine Verschmutzung.
◎Fast frei von der Korrosion und vom Schaum; Er wird nicht durch die Änderung der mittleren Dichte, der Temperatur und des Drucks beeinflußt. Auch starker Staub
Umwelt hat wenig Auswirkung auf die Operation des waagerecht ausgerichteten Hochfrequenzmeters.
◎Kürzere Wellenlänge, bessere Reflexion für geneigte feste Oberfläche.
◎Kleiner Öffnungswinkel und starke Energie, die das Echosignal erhöht und hilft, Störung zu vermeiden.
◎Kleineres Maßtotgebiet führt, um Leistung im Kleintraktormaß zu verbessern.
◎Hohes störsignalisierendes Verhältnis, sogar im Falle der Schwankungen, kann es besser durchführen.
◎Hochfrequenz, ist es die beste Wahl für das Messen des festen und niedrigen Dielektrizitätskonstantemediums.
Meter-Produkt-Parameter des Radar-26GHz waagerecht ausgerichteter
| Typische Anwendung | Komplexe Prozessanwendung (Stong-Korrosion) |
| Produkt-Modell | NYRD805 |

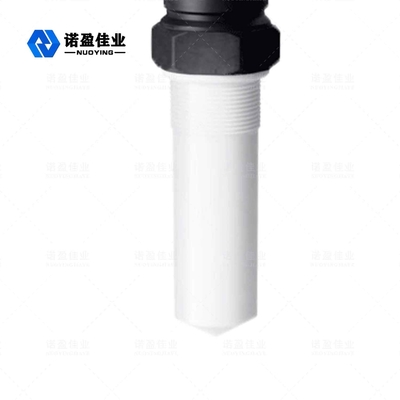

| Antennen-Art | Stangenart, |
| Antennen-Material | 304, 316, PP., PFA |
| Messbereich | 10m, 20m, 30m, 35m, 40m, 80m |
| Messende Genauigkeit | 0.05%~0.1% F.S |
| Prozesstemperatur | ℃ 40~+130, - ℃ 40~+150, - 40~+26 ℃, 40~+℃ |
| Prozess Presure | 0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa |

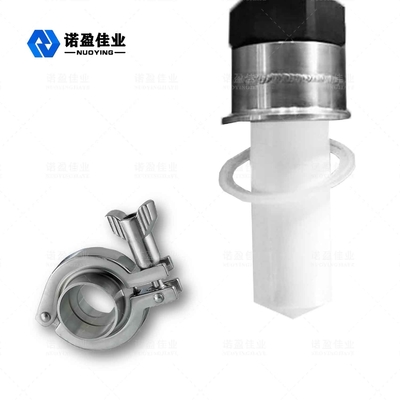

| Prozessverbindung | Faden, Klammer, Flansch, gesundheitliche Klammer (optional) |
| Elektrische Schnittstelle | M20 x 1,5, 1/2 " NPT |
| Versorgungs-Energie | 24VDC (Zweidraht-, 4-adrig), 220VAC |
| Signalausgabe | 4-20 MA /HART/RS485/Modbus.. |
| Schutz-Grad | IP67, IP68 (optional) |
| Explosionssicherer Grad | Exia II CT6 GA, Exd II CT6 GB (Details im Zertifikat) |
