Produktdetails:
|
| Typische Anwendung: | fest, flüssig, Staub | Produktmodell: | NYRD806 |
|---|---|---|---|
| Antennen-Art: | Edelstahl | Antennenmaterial: | 304.316 |
| Messbereich: | 30m | Prozesstemperatur: | -40°C~+250°C |
| Prozessdruck: | -0.1~4.0MPa | Maß-Genauigkeit: | 0.05%~0.1% F.S |
| Markieren: | waagerecht ausgerichtetes Meter des industriellen Radar-26ghz,Hochdruckradar-Niveauschalter-Übermittler,Art Niveau-Übermittler des Radar-SS304 |
||

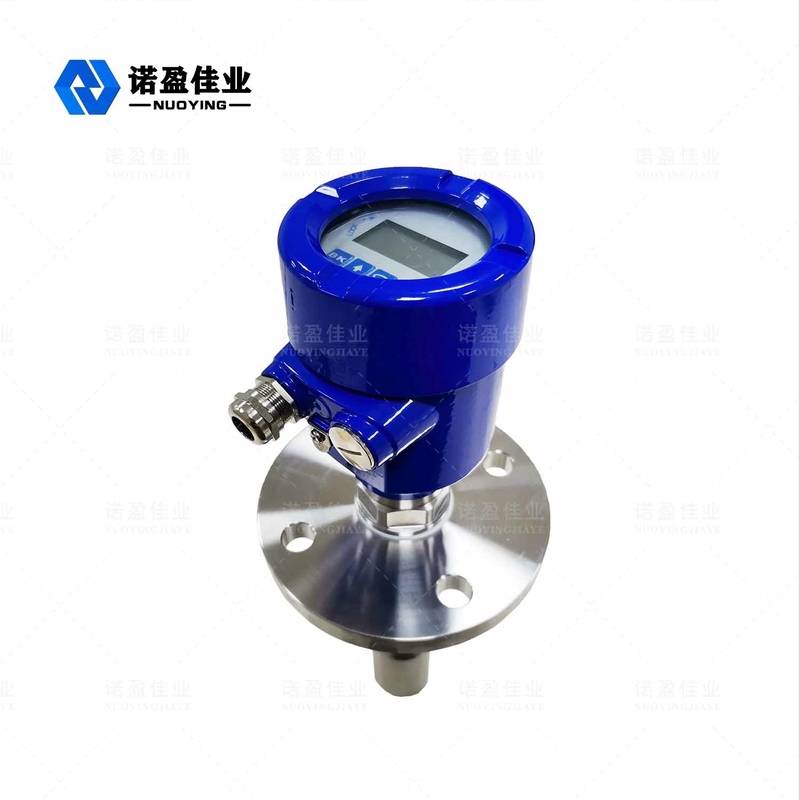

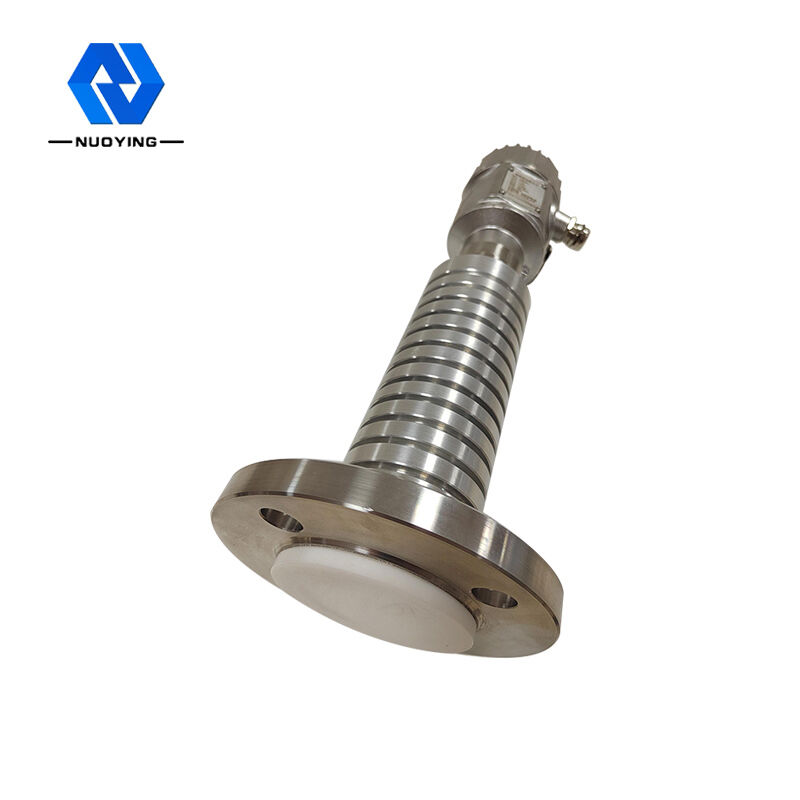

Radar-waagerecht ausgerichtetes Meter der Kompaktbauweise-26GHz, das Hochdruck aushält
Starkes Durchdringen breites Adaptbility industrielles Radar-im waagerecht ausgerichteten Meter-Funktionsprinzip Applicatons 26ghz
Sind waagerecht ausgerichtete Sensoren serie Meter NYRD80X des Radars Hochfrequenzart Niveaumessgeräte des radars 26GHz, mit einem maximalen Messbereich von 80 Metern. Seine Antenne überträgt schmale Mikrowellenimpulse, die abwärts durch die Antenne übertragen werden. Wenn die Pulswelle die Oberfläche des gemessenen Mediums erreicht, wird es zurück reflektiert und empfangen durch das Antennensystem wieder. Das Signal wird dem Teil der elektronischen Schaltung übermittelt und umgewandelt automatisch in ein waagerecht ausgerichtetes Signal (weil die Impulsausbreitungsgeschwindigkeit extrem schnell ist, die Zeit, die damit die elektromagnetische Welle genommen wird, das Ziel erreicht und zum Empfänger nach Reflexion ist fast blitzschnell zurückgeht).
Meter-Ausrüstungsbeschreibung des Radar-26GHz waagerecht ausgerichtete
◎Kleine Antennengröße, einfach zu installieren; Nicht Kontaktradar, keine Abnutzung, keine Verschmutzung.
◎Kürzere Wellenlänge, bessere Reflexion für geneigte feste Oberfläche.
◎Kleiner Öffnungswinkel und starke Energie, die das Echosignal erhöht und hilft, Störung zu vermeiden.
◎Kleineres Maßtotgebiet führt, um Leistung im Kleintraktormaß zu verbessern.
◎Hochfrequenz, ist es die beste Wahl für das Messen des festen und niedrigen Dielektrizitätskonstantemediums.
Meter-Produkt-Parameter des Radar-26GHz waagerecht ausgerichteter
| Typische Anwendung |
Fest, flüssig, Staub |
| Produkt-Modell | NYRD806 |
| Antenne TypeR | Rostfreies Stell |
| Antennen-Material | 304.316 |
| Messbereich | 30m |
| Messende Genauigkeit | 0.05%~0.1% F.S |
| Prozesstemperatur | - ℃ 40~+250 ( |
| Prozess Presure | - 0.1~4.0MPa |
| Prozessverbindung | Faden, Klammer, Flansch |
| Elektrische Schnittstelle | M20 x 1,5, 1/2 " NPT |
| Versorgungs-Energie | 24VDC, 220VAC |
| Signalausgabe | 4-20 MA /HART/RS485/Modbus.. |
| Schutz-Grad | IP67, IP68 (optional) |
| Explosionssicherer Grad | Exia II CT6 GA, Exd II CT6 GB (Details im Zertifikat) |
