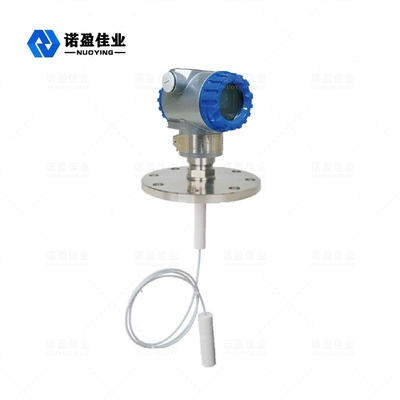

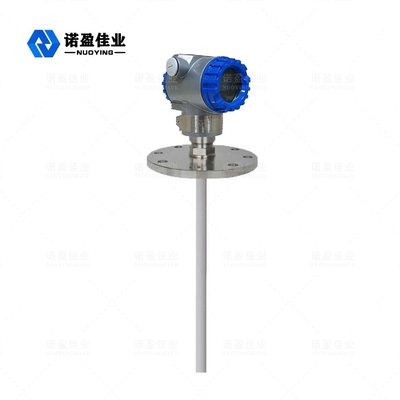

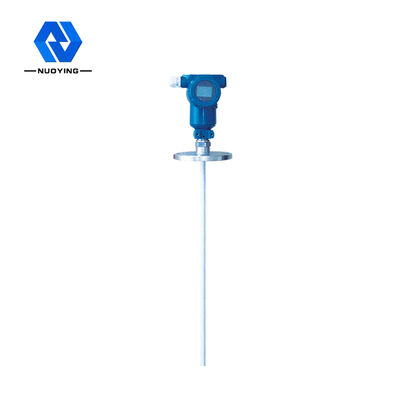

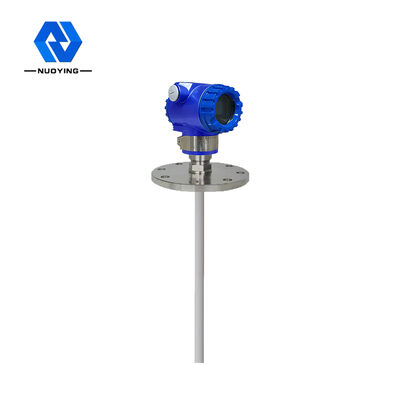

Gewindeflansch HF-Kapazitäts-Füllstandsmesser 6m 20m

Gewindeflansch HF-Kapazitäts-Füllstandsmesser 6m 20m

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYDR-3051
MOQ: 1PCS
Preis: 400-550
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 600PCS pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE
Typische Anwendung:
Besonders für ätzende Flüssigkeit Stronge
Produktmodell:
NYCSUL-501
Installationsmethode:
Faden, Flansch
Messbereich:
6m, 20m
Antennenmaterial:
PTFE, 304, 316
Prozesstemperatur:
-184 | +260°C
Prozessdruck:
-0,1 | 1.6MPa
Signalausgabe:
4-20 MA /HART/RS485/Modbus
Verpackung Informationen:
Karton, 90cm×30cm×30cm (Hinweis)
Versorgungsmaterial-Fähigkeit:
600PCS pro Monat
Hervorheben:

HF-Kapazitäts-Füllstandsmesser

,

20-m-Füllstandsmesser

,

Flansch-Flüssigkeits-HF-Admittanz-Füllstandsgeber

Produktbeschreibung

HochStabilität und Zuverlässigkeit HF-KapazitätsflüssigkeitPegelanzeige fürVerschiedene Flüssigkeitsanwendungen





Mehrere Sondentypen und MaterialienHF-Kapazitäts-Füllstandsmesser Einfach zu installierenÖfunktionierendes Prinzip



Basierend auf HF-Kapazitätstechnologie.Legen Sie eine Radiofrequenz an die Sonde an und bestimmen Sie die Auswirkungen der Umgebung durch kontinuierliche Analyse.Denn jedes Material hat seine eigene Dielektrizitätskonstante, die sich von der Leitfähigkeit der Luft unterscheidet.Wenn die Sonde das Material berührt, ändert sich die durch die kleine Kapazitätsverschiebung reflektierte Gesamtimpedanz.Da sich die mit Energie versorgte Sonde und die Behälterwand zusammen wie ein Kondensator bilden, werden der Sondenisolator und die umgebende Luft zu dielektrischen Materialien.Wenn die Luft (Dielektrizitätskonstante ist 1,0) durch anderes Material (Dielektrizitätskonstante > 1,0) ersetzt wird, ändert die Änderung des Kapazitätswerts die Impedanz.Dieser Effekt wird von der Schaltung gemessen und dann mit den durch die Empfindlichkeitseinstellung (Schaltung) ermittelten Referenzdaten verglichen.



Gewindeflansch HF-Kapazitäts-Füllstandsmesser 6m 20m 0

Darüber hinaus kann es durch Hinzufügen von Driving-Shield und Chopper-Schaltung in der RF Admittance-Technologie eine separate Messung von Impedanz und Kapazität realisieren.Auf diese Weise kann das HF-Admittanzpegelmessgerät vermeiden, dass es während des Messvorgangs durch hängende Materialeinflüsse fehlgeleitet wird.Das sichert die Messgenauigkeit.



Konstruktionsmerkmal des HF-Kapazitäts-Füllstandsmessers



Integrierter modularer Konverter und Sensor, keine beweglichen Teile, hohe Zuverlässigkeit und starke Entstörungsfähigkeit

Eine breitere Anwendbarkeit mit mehreren Sondenformen, mehreren Prozessanschlussformen und mehreren Fertigungsmaterialien kann ebenfalls angepasst werden

Einfach zu installieren und zu debuggen, bequem zu warten.



HF-Kapazitäts-FüllstandsmesserTechnische Parameter



Typische Anwendung Flüssigkeit, speziell für Stronge Corrosive Liquid
Produktmodell NYDR-3051

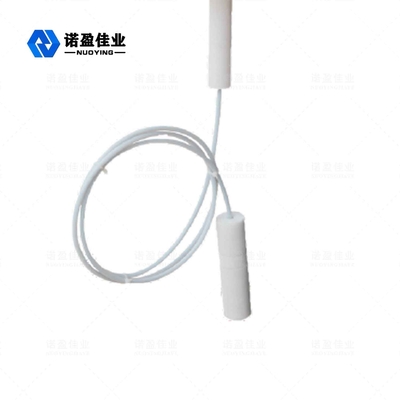

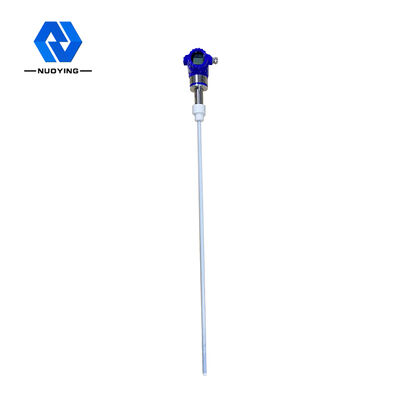

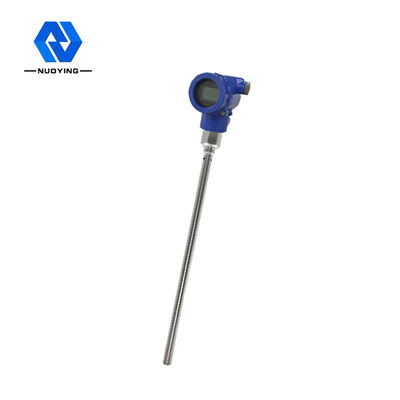

Antennentyp Weiches Kabel, harte Stange.
Antennenmaterial PTFE, 304, 316
Messbereich 6m, 20m
Zeitverzögerung 0~30s kontinuierlich Einstellbar
Prozesstemperatur -184 ~ +260 °C
Prozessdruck -0,1 ~ 1,6 MPa
Prozessverbindung Gewinde, Flansch
Elektrische Schnittstelle M20 x 1,5,1/2" NPT
Mit Strom versorgen 24VDC
Signalausgang 4-20mA /HART/RS485/Modbus
Schutzgrad IP65, IP67, IP68 (optional)
Explosionsgeschützter Grad Exia II CT6 Ga, Exd II CT6 Gb (Details im Zertifikat)


HF-Kapazitäts-FüllstandsmesserProduktanwendung

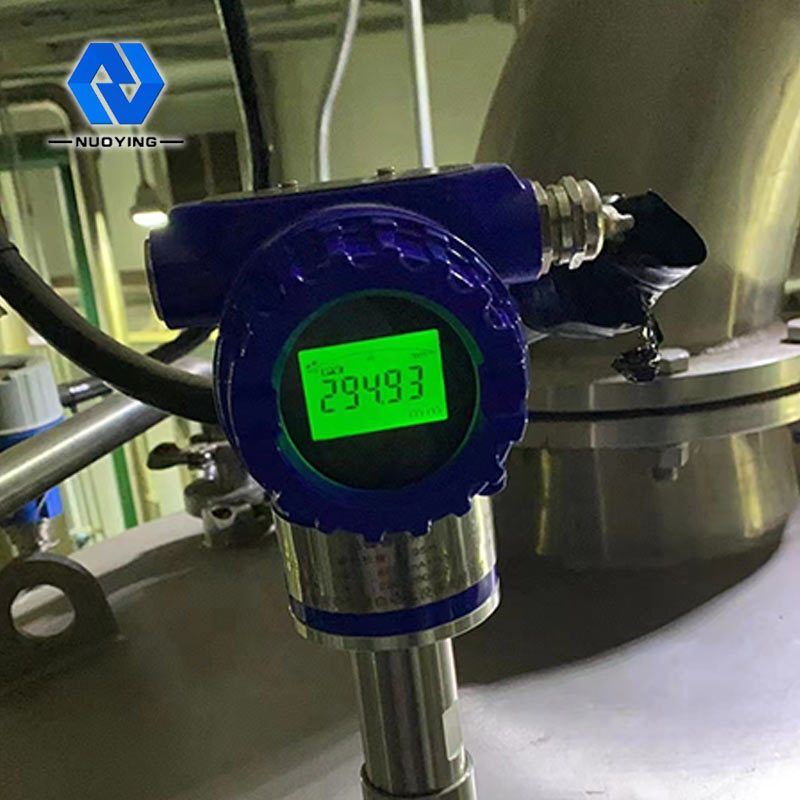

Kapazitive Füllstandsmesser können zur kontinuierlichen Füllstandsmessung von fast allen starken, schwachen oder nicht korrosiven Medien in offenen oder Druckbehältern verwendet werden.Weit verbreitet in: Erdöl, Chemie, Düngemittel, Metallurgie, Erdgas, Kraftwerk, Maschinen, Fertigung, Pharmafabrik, Abwasserbehandlung, Lebensmittel und anderen industriellen Anlässen zur Erkennung und Kontrolle des Flüssigkeitsstands.



Gewindeflansch HF-Kapazitäts-Füllstandsmesser 6m 20m 1
