Produktdetails:
|
Typische Anwendung: | Flüssigkeit | Produktmodell: | NYCZ500 |
---|---|---|---|
Installationsmethode: | Höchst-angebracht | Messbereich: | 0-50~5000mm (Kabelart: 25m) |
Meßgenauigkeit: | +0.5mm | Prozesstemperatur: | - 40~+200 ℃ umgebende Temperatur: - 40~+80 ℃ Temperatureinfluß: ± 0,5 ℃ |
Prozessdruck: | -0.1~+10.0MPa | Verbindung: | Verlegen Sie, flanschen Sie, klammern Sie ein (optional) |
Markieren: | Industrieller magnetostriktiver Füllstandsmesser,oben montierter magnetostriktiver Füllstandsmesser |
Breitere AnwendbarkeitMagnetostriktiver Füllstandsmesser Starke ZuverlässigkeitIndustrielle Anwendungen
Hervorragende SicherheitMagnetostriktives Flüssigkeitsstandsmessgerät Einfach zu installieren und zu wartenFunktionsprinzip

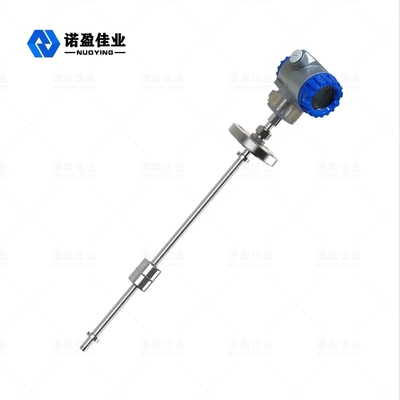

Wie das Bild zeigt, besteht ein magnetostriktiver Füllstandsmesser aus einem Messstab, einer elektronischen Kammer und einer berührungslosen schwimmenden Kugel, die auf dem Messstab angebracht ist.
Im Messstab ist ein magnetostriktiver Draht (geführter Wellendraht) eingebaut.Der Messstab besteht aus einem nichtmagnetischen Edelstahlrohr, das den geführten Wellendraht schützt.Wenn das Instrument arbeitet, sendet der Impulsgenerator in der elektronischen Kammer einen Startimpuls aus, der durch den Draht übertragen wird und ein rotierendes Magnetfeld erzeugt, das sich bewegt.Wenn dieses Magnetfeld auf das Permanentmagnetfeld in der Schwimmerkugel trifft, erzeugt es einen magnetostriktiven Dehnungseffekt, wodurch sich der geführte Wellendraht verdreht und eine mechanische Welle mit konstanter Geschwindigkeit erzeugt, die in zwei Richtungen übertragen wird.Die am Ende des Messstabes ankommende mechanische Welle wird vom Dämpfer absorbiert.Die zurück zur Elektronikkammer übertragene mechanische Welle wird von der in der Elektronikkammer installierten Energieaufnahmevorrichtung erfasst und dann in den entsprechenden Stromimpuls umgewandelt.Das Energieaufnahmegerät berechnet die Zeitdifferenz zwischen den beiden Impulsen, um eine genaue Messung des Flüssigkeitspegels zu erhalten.
Magnetostriktiver FüllstandsmesserDesignmerkmal
◎ Breitere Anwendbarkeit mit einer Vielzahl von Sondenformen, Prozessanschlussformen und Produktionsmaterialien, die kundenspezifisch angepasst werden können.
◎ Starke Zuverlässigkeit: Da der magnetostriktive Füllstandsmesser das Wellenleiterprinzip anwendet.Der gesamte Messumformer ist von einem Edelstahlrohr umschlossen, das das Messmedium nicht berührt.Der Sensor arbeitet zuverlässig und hat eine lange Lebensdauer.
◎ Hohe Präzision: Da der magnetostriktive Füllstandsmesser mit einem Wellenleiterimpuls arbeitet, wird die gemessene Verschiebung durch Messen der Zeit des Startimpulses und des Endimpulses während der Arbeit bestimmt, sodass die Messgenauigkeit hoch und die Auflösung besser als 0,01% ist FS, eine Genauigkeit, die mit anderen Sensoren schwer zu erreichen ist.
◎ Hervorragende Sicherheit: Der magnetostriktive Flüssigkeitsstandsanzeiger hat eine hohe Explosionsschutzleistung, ist eigensicher und sicher in der Anwendung und eignet sich besonders für die Messung von chemischen Rohstoffen und brennbaren Flüssigkeiten.Es ist nicht erforderlich, den Tankdeckel während der Messung zu öffnen, um die Unsicherheit der manuellen Messung zu vermeiden.
◎ Der magnetostriktive Füllstandsanzeiger ist einfach zu installieren und zu warten: Der magnetostriktive Füllstandsanzeiger wird in der Regel durch die vorhandene Rohröffnung auf der Tankdecke installiert, besonders geeignet für den Einbau von unterirdischen Lagertanks und Lagertanks, die in Betrieb genommen wurden und können die normale Produktion während des Installationsvorgangs nicht beeinträchtigen.
Magnetostriktiver Füllstandsmesser Produktparameter
Typische Anwendung | Flüssigkeit |
Produktmodell | NYCZ500 |
Sondenstabmaterial | 304, 316 (optional) |
Messbereich | 0-50~5000mm (Kabeltyp: 25m) |
Messgenauigkeit | +0,5mm |
Prozesstemperatur | - 40~+200 ℃ Umgebungstemperatur: - 40~+80 ℃ Temperatureinfluss: ± 0,5 ℃ |
Reaktionszeit | 0,2 ~ 5 ms |
Prozessdruck | - 0,1~+10,0 MPa |
Prozessverbindung | Gewinde, Flansch, Halterung (optional) |
Elektrische Schnittstelle | M20 x 1,5, G3/4'' |
Mit Strom versorgen | 24 VDC, 220 VAC (optional) |
Signalausgang | 4... 20mA/HART/RS485 |
Anzeige vor Ort | LCD (optional) |
Schutzgrad | IP65 |
Explosionsgeschützter Grad | Exia II CT6 (Details im Zertifikat) |
Magnetostriktiver FüllstandsmesserProduktanwendung
Füllstandsmessung und -regelung im industriellen Bereich
Flüssigkeitsstandskontrolle in chemischen Prozessen Flüssigkeitsstandskontrolle in pharmazeutischen Tanks
Wasserstandsüberwachung von Lebensmittel- und Getränketanks Kontrolldamm
Messung und Kontrolle der Öl-Wasser-Grenzfläche für die Trinkwasser- und Abwasserbehandlung
Andere Füllstandsmessung und Steuerung des Messmanagementsystems in Tankstellen
