Produktdetails:
|
Typische Anwendung: | Füllstandschnittstellenmaß | Produktmodelle: | NYCZ 500 |
---|---|---|---|
Die AntennenFormularart: | Kabel | Das Antennenformmaterial: | 316 |
Genauigkeitsgrad: | ± 0.5mm | Prozessdruck: | -0,1 ~10MPa |
Prozessverbindung: | Flansch | Explosionssicherer Grad: | Exia II CT6Ga |
Markieren: | Magnetostriktiver Füllstandsgeber mit Flansch,magnetostriktives Kabel-Füllstandsmessgerät |

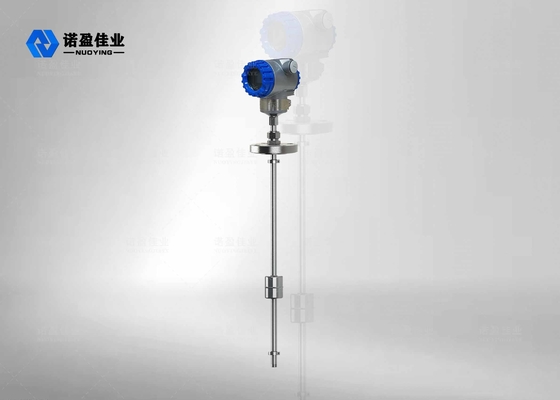

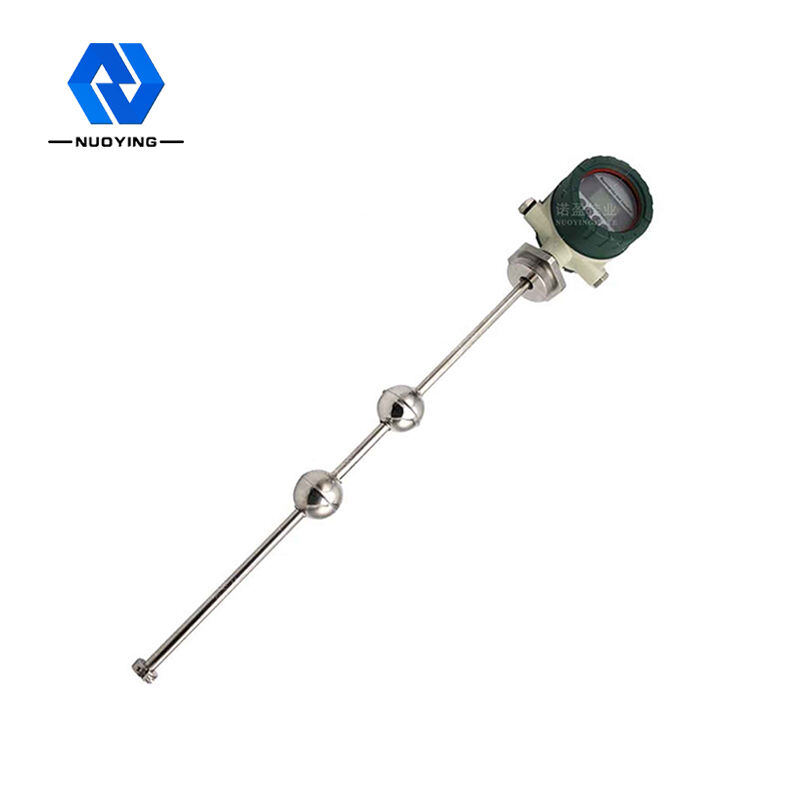

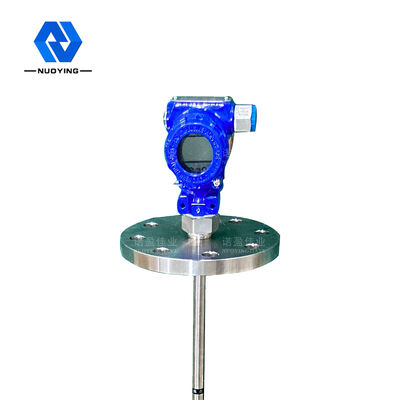

Magnetostriktives Füllstandsmessgerät mit hoher Zuverlässigkeit für Flüssigkeitsmessungen
Arbeitsprinzip von Magnetostriktives Füllstandsmessgerät mit hoher Zuverlässigkeit für Flüssigkeitsmessungen
Magnetostriktiver Füllstandsmesser, elektronisches Fach gibt einen Anfangsimpulsgenerator aus, der Anfangsimpuls in der Wellenleiterdrahtübertragung erzeugt ein rotierendes Magnetfeld entlang der Wellenleiterdrahtrichtung, wenn sich das Magnetfeld mit der schwebenden Kugel des Permanentmagnetfelds traf, magnetostriktiv Wirkung, in der Wellenleiterdrahtdrehung, um eine mechanische Welle mit konstanter Geschwindigkeit zu erzeugen.Die Übertragung der mechanischen Welle in beide Richtungen, am Ende der mechanischen Welle der Stange angekommen, wird vom Dämpfer absorbiert, zurück in die Richtung des elektronischen Speichers der mechanischen Welle, in dem elektronische Speicher installiert wurden, können wahrgenommene Institutionen aufnehmen, übersetzt in den entsprechenden Stromimpuls , können Institutionen abholen, um die Zeitdifferenz zwischen zwei Impulsen zu berechnen, gemessen die Höhe des Flüssigkeitsspiegels kann genau gemessen werden.
Designmerkmal von Magnetostriktives Füllstandsmessgerät mit hoher Zuverlässigkeit für Flüssigkeitsmessungen
◎Breitere Anwendbarkeit mit mehreren Sondenformen, mehreren Prozessanschlussformen, mehreren Fertigungsmaterialien und anpassbarem Design
◎ starke Zuverlässigkeit: Da der magnetostriktive Flüssigkeitsstandsanzeiger das Wellenleiterprinzip anwendet, gibt es kein mechanisch bewegliches Teil, sodass keine Reibung und kein Verschleiß auftreten.Der gesamte Messumformer ist von einem Edelstahlrohr umschlossen, das das Messmedium nicht berührt.Der Sensor arbeitet zuverlässig und hat eine lange Lebensdauer
◎ Hohe Genauigkeit: Da der magnetostriktive Füllstandsmesser mit Wellenleiterimpuls arbeitet, wird die gemessene Verschiebung durch Messen der Zeit des Startimpulses und des Endimpulses bestimmt, sodass die Messgenauigkeit hoch und die Auflösung besser als 0,01 % FS ist ist mit anderen Sensoren schwer zu erreichen
◎ Hohe Sicherheit: Der magnetostriktive Füllstandsmesser verfügt über eine hohe Explosionsschutzleistung, Eigensicherheit und eine explosionssichere, sichere Verwendung und eignet sich besonders für die Messung chemischer Rohstoffe und brennbarer Flüssigkeiten.Es ist nicht erforderlich, den Tankdeckel während der Messung zu öffnen, um die Unsicherheit der manuellen Messung zu vermeiden.
◎ Magnetostriktiver Flüssigkeitsstandsmesser ist einfach zu installieren und zu warten: Der magnetostriktive Flüssigkeitsstandsmesser wird in der Regel durch die vorhandene Rohröffnung auf der Tankdecke installiert, besonders geeignet für die Installation von unterirdischen und in Betrieb genommenen Lagertanks , und der normale Betrieb kann während des Installationsvorgangs nicht beeinträchtigt werden
technische Parameterdes magnetostriktiven Füllstandsmessers
Typische Anwendung | Flüssigkeit, Trennschichtmessung |
Produktmodell |
NYCZ500 |
Antennenform |
Kabel, Stangentyp |
Antennenmaterial |
304.316 |
Messbereich | 0-50 m ~ 5000 mm (Kabel: 25 m) |
Messgenauigkeit | ±0,5 mm |
Energieversorgung | 24VDC (zweizeilig, vierzeilig), 220VAC |
Signalausgang |
4...20mA/HART/RS485/Modbus... |
Arbeitsstrom |
4…20mA |
Lasteigenschaften | Wenn der Strom ausgegeben wird, beträgt der maximale Lastwiderstand 600 Ω;Bei Spannungsausgabe beträgt der maximale Lastwiderstand 2mA |
Prozesstemperatur | -40~+200℃ |
Reaktionszeit | 0,2 ~ 5 ms |
Prozessdruck | -0,1 ~ 10,0 MPa |
Prozessverbindung | Gewinde, Halterung, Flansch (wählbar) |
Auflösungsverhältnis | ±1mm |
Schutzniveaus | IP65, IP67, IP68 (wählbar) |
Explosionsgeschützte Qualität | Exia II CT6 Ga, Exd II CT6 Gb (Details siehe Zertifikat) |
※Hinweis: Das Produkt kann an die spezifischen Anforderungen der Benutzer angepasst werden.
