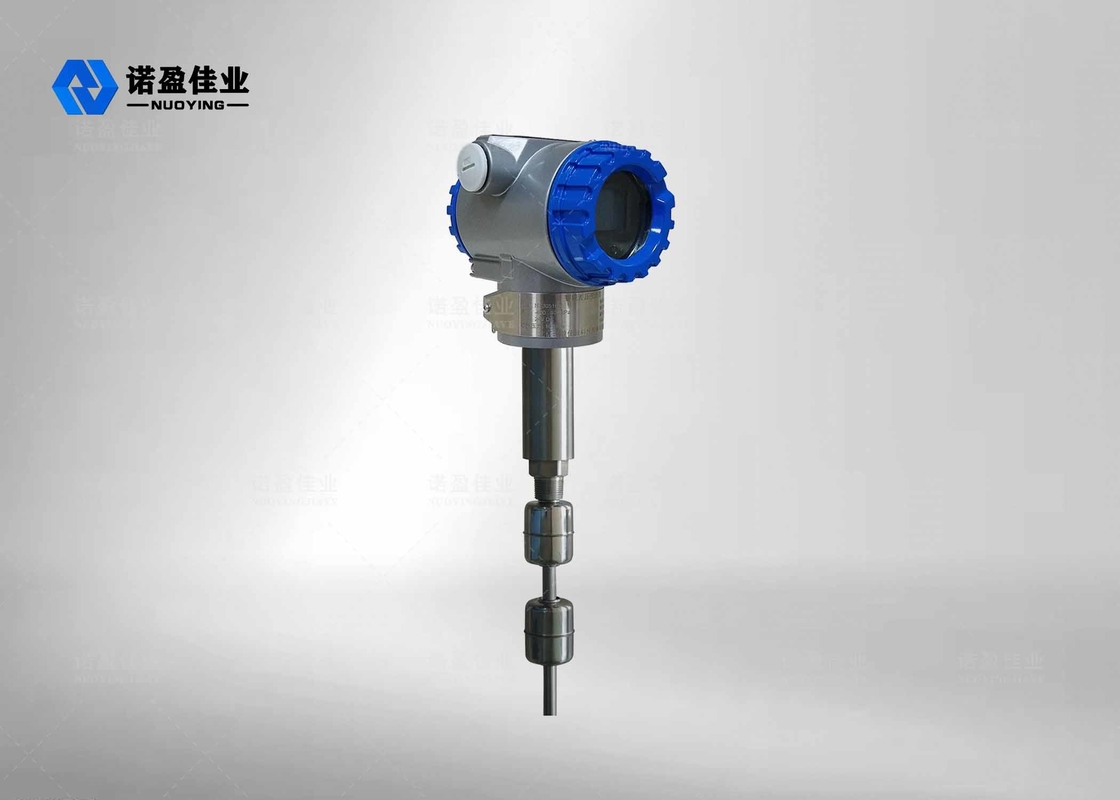

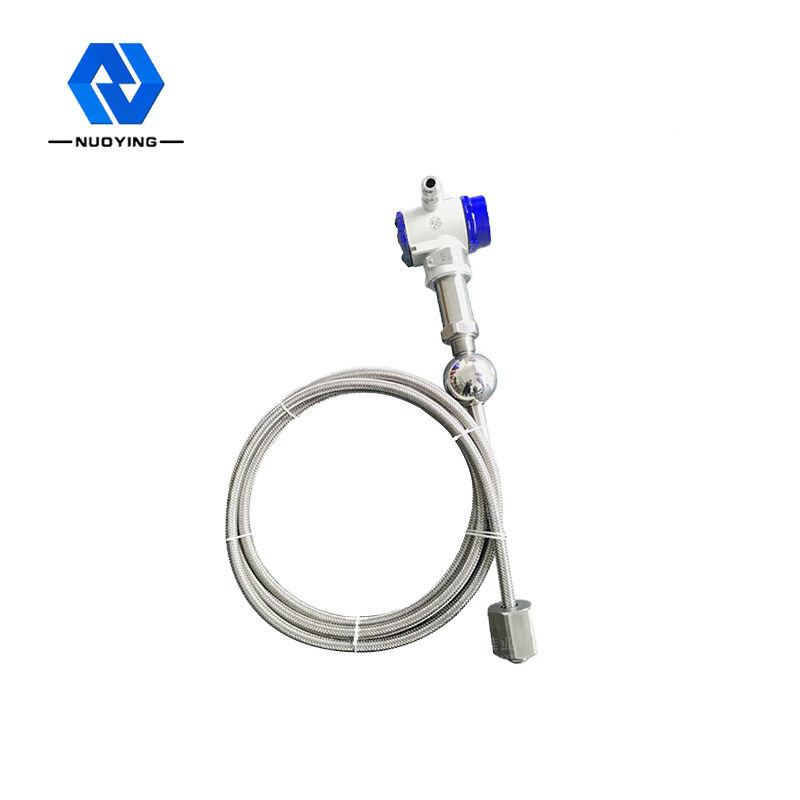

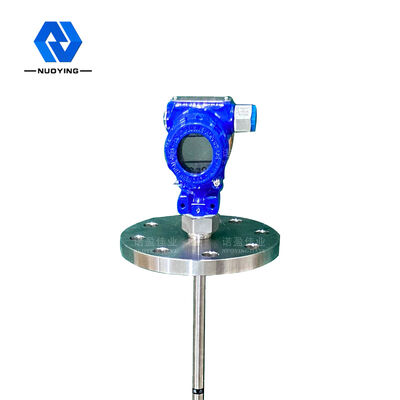

Magnetostriktiver 24-VDC-Füllstandsmesser mit LCD-Anzeige

24VDC Magnetostriktiver Füllstandsmesser mit LCD-Anzeige



Funktionsprinzip von 24VDC Magnetostriktiver Füllstandsmesser mit LCD-Anzeige

Der magnetostriktive Füllstandsmesser besteht hauptsächlich aus drei Teilen: elektronischer Transmitter, Schwimmkugel und Messstab. Während des Betriebs steigt oder fällt die Schwimmkugel mit dem Flüssigkeitsstand entlang der Führungsstange. Die Schwimmkugel ist mit einem Permanentmagneten ausgestattet und erzeugt ein Magnetfeld um sich herum; der elektronische Transmitter sendet periodisch einen Stromimpuls aus, den sogenannten Initialimpuls, der sich entlang der magnetostriktiven Leitung nach unten ausbreitet. , während seiner Abwärtsbewegung wird ebenfalls ein Magnetfeld um ihn herum erzeugt; in dem Moment, in dem die beiden Magnetfelder aufeinandertreffen, entsteht eine Torsionskraft, die auf die magnetostriktive Leitung wirkt und einen Rückimpuls erzeugt. Der Impuls wandert mit fester Geschwindigkeit nach oben und wird vom elektronischen Transmitter empfangen. Unter Ausnutzung des Weidmann-Effekts (dem Funktionsprinzip der Magnetostriktion) und mittels moderner fortschrittlicher Elektroniktechnologie kann die Flüssigkeitshöhe durch Messung des Zeitintervalls zwischen dem Initialimpuls und dem Rückimpuls genau gemessen werden. Der nach dieser Methode hergestellte Füllstandsmesser ist das genaueste, einfachste, stabilste, zuverlässigste und ausgereifteste Produkt im Bereich der Füllstandsmessung. Insbesondere in gängigen Umgebungen wie kleinen Messbereichen, Normaltemperatur und Normaldruck bietet er einzigartige Vorteile und ist mit anderen Messmethoden nicht vergleichbar.

Konstruktionsmerkmal von 24VDC Magnetostriktiver Füllstandsmesser mit LCD-Anzeige

◎Breitere Anwendbarkeit, mit mehreren Sondenformen, mehreren Prozessanschlussformen, mehreren Herstellungsmaterialien und anpassbarem Design

◎ Hohe Zuverlässigkeit: Da der magnetostriktive Füllstandsmesser das Wellenleiterprinzip nutzt, gibt es keine mechanisch beweglichen Teile, daher gibt es keine Reibung und keinen Verschleiß. Der gesamte Wandler ist in einem Edelstahlrohr eingeschlossen, das keinen Kontakt mit dem Messmedium hat. Der Sensor arbeitet zuverlässig und hat eine lange Lebensdauer

◎ Hohe Genauigkeit: Da der magnetostriktive Füllstandsmesser mit Wellenleiterimpulsen arbeitet, wird die gemessene Verschiebung durch Messung der Zeit des Startimpulses und des Endimpulses bestimmt, sodass die Messgenauigkeit hoch ist und die Auflösung besser als 0,01 % FS ist, was mit anderen Sensoren schwer zu erreichen ist

◎ Hohe Sicherheit: Der magnetostriktive Füllstandsmesser hat eine hohe Explosionsschutzleistung, intrinsische Sicherheit und Explosionsschutz, sichere Verwendung und ist besonders geeignet für die Messung von chemischen Rohstoffen und brennbaren Flüssigkeiten. Es ist nicht notwendig, den Tankdeckel während der Messung zu öffnen, um die Unsicherheit manueller Messungen zu vermeiden.

◎ Magnetostriktiver Füllstandsmesser ist einfach zu installieren und zu warten: Der magnetostriktive Füllstandsmesser wird im Allgemeinen über die vorhandene Rohröffnung am Tankdeckel installiert, besonders geeignet für die Installation von unterirdischen Tanks und Lagertanks, die bereits in Betrieb genommen wurden, und der normale Betrieb wird während des Installationsprozesses nicht beeinträchtigt

Technische Parameter von 24VDC Magnetostriktiver Füllstandsmesser mit LCD-Anzeige

※Hinweis:Das Produkt kann nach den spezifischen Anforderungen der Benutzer angepasst werden.
