Produktdetails:
|
Typische Anwendung: | Flüssigkeit | Produktmodelle: | NYCZ5 00 |
---|---|---|---|
Die AntennenFormularart: | Kabelart | Das Antennenformmaterial: | 304 oder 316 |
Genauigkeitsgrad: | ± 0.5mm | Prozessdruck: | -0,1 | MPa 10,0 |
Prozessverbindung: | Faden (optional) | Explosionssicherer Grad: | Exia II CT6 (optional) |
Markieren: | 20mA magnetostriktiver Füllstandsmesser,0.5mm Magnetostrictive Level Gauge |

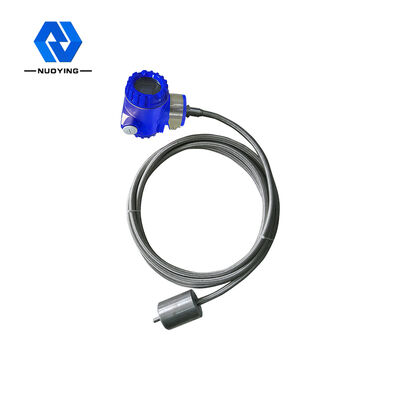

4–20 mA magnetostriktives Flüssigkeitsstandsmessgerät mit 0,5 mm hoher Genauigkeit
Arbeitsprinzip von4–20 mA magnetostriktives Flüssigkeitsstandsmessgerät mit 0,5 mm hoher Genauigkeit
Außerhalb des Sensor-Messstabs des magnetostriktiven Flüssigkeitsstandsanzeigers befindet sich ein Schwimmer, der sich bei Änderung des Flüssigkeitsstands entlang des Messstabs auf und ab bewegen kann.Im Inneren des Schwimmers befindet sich eine Reihe von Permanentmagnetringen.Wenn das Magnetfeld des Impulsstroms auf das vom Schwimmer erzeugte Magnetfeld des Magnetrings trifft, ändert sich das Magnetfeld um den Schwimmer, so dass der Wellenleiterdraht aus magnetostriktivem Material an der Position des Schwimmers einen Torsionswellenimpuls erzeugt.Der Wellenleiterdraht wird zurückgeführt und durch den Erfassungsmechanismus erfasst.Durch Messung der Zeitdifferenz zwischen dem Impulsstrom und der Torsionswelle kann die Position des Schwimmers, dh die Position der Flüssigkeitsoberfläche, genau bestimmt werden.Die technischen Vorteile des magnetostriktiven Füllstandsmessers: Der magnetostriktive Füllstandsmesser eignet sich für die Füllstandsmessung des sauberen Flüssigkeitsstands mit hohen Präzisionsanforderungen, und die Genauigkeit kann 1 mm erreichen, und die Genauigkeit des neuesten Produkts kann 0,1 mm erreichen .Magnetostriktive Füllstandsmessgeräte können auch verwendet werden, um die Grenzfläche zwischen zwei verschiedenen Flüssigkeiten zu messen.Das explosionsgeschützte Design ist für gefährliche Anlässe geeignet.Das intelligente elektronische Schaltungsdesign kann das Volumen berechnen;Das einzige bewegliche Teil ist der Schwimmer, und der Wartungsaufwand ist äußerst gering.
Designmerkmalvon4–20 mA magnetostriktives Flüssigkeitsstandsmessgerät mit 0,5 mm hoher Genauigkeit
◎Breitere Anwendbarkeit mit mehreren Sondenformen, mehreren Prozessanschlussformen, mehreren Fertigungsmaterialien und anpassbarem Design
◎Starke Zuverlässigkeit: Da der magnetostriktive Füllstandsmesser das Wellenleiterprinzip anwendet, gibt es kein mechanisch bewegliches Teil, sodass keine Reibung und kein Verschleiß auftreten.Der gesamte Messumformer ist von einem Edelstahlrohr umschlossen, das das Messmedium nicht berührt.Der Sensor arbeitet zuverlässig und hat eine lange Lebensdauer
◎Hohe Genauigkeit: Da der magnetostriktive Füllstandsmesser mit Wellenleiterimpuls arbeitet, wird die gemessene Verschiebung durch Messen der Zeit des Startimpulses und des Endimpulses bestimmt, sodass die Messgenauigkeit hoch und die Auflösung besser als 0,01 % FS ist mit anderen Sensoren schwer zu erreichen
◎Hohe Sicherheit: Der magnetostriktive Füllstandsmesser hat eine hohe Explosionsschutzleistung, Eigensicherheit und explosionssichere, sichere Verwendung und eignet sich besonders für die Messung von chemischen Rohstoffen und brennbaren Flüssigkeiten.Es ist nicht erforderlich, den Tankdeckel während der Messung zu öffnen, um die Unsicherheit der manuellen Messung zu vermeiden.
◎Der magnetostriktive Füllstandsmesser ist einfach zu installieren und zu warten: Der magnetostriktive Flüssigkeitsstandsmesser wird in der Regel durch die vorhandene Rohröffnung auf der Tankdecke installiert, besonders geeignet für den Einbau von unterirdischen und in Betrieb genommenen Lagertanks. und der normale Betrieb kann während des Installationsvorgangs nicht beeinträchtigt werden
technische Parametervon4–20 mA magnetostriktives Flüssigkeitsstandsmessgerät mit 0,5 mm hoher Genauigkeit
Typische Anwendung | Flüssigkeit, Trennschichtmessung |
Produktmodell |
NYCZ500 |
Antennenform |

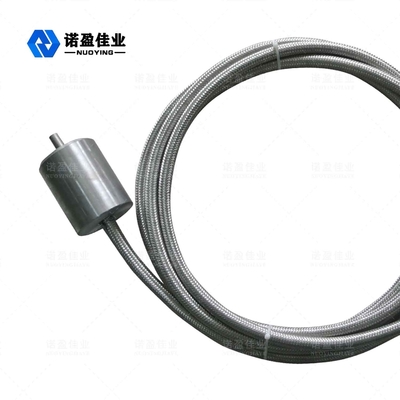

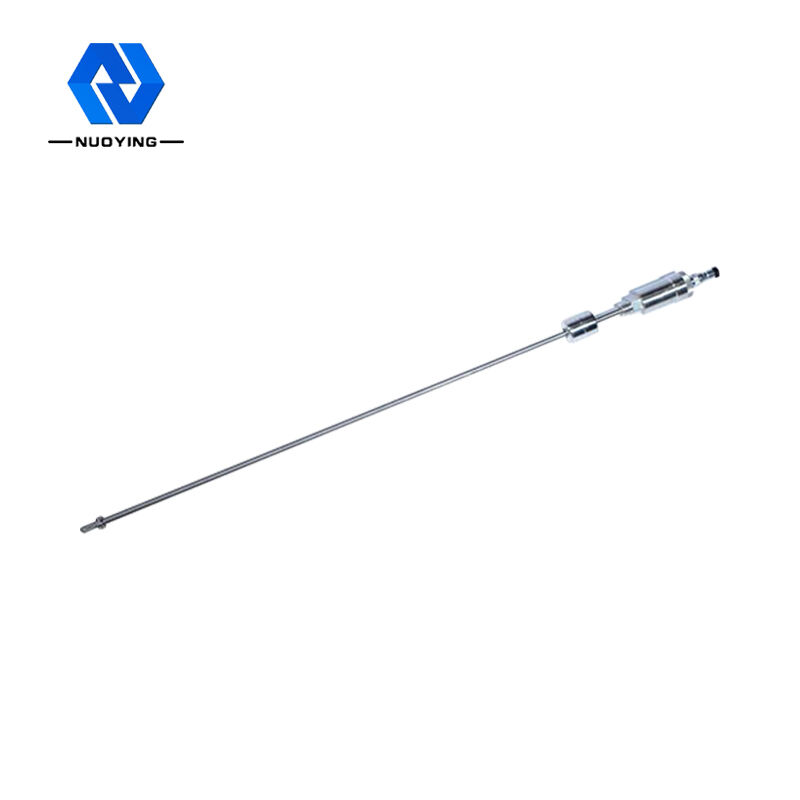

Kabel, Stangentyp |
Antennenmaterial |
304.316 |
Messbereich | 0-50 m ~ 5000 mm (Kabel: 25 m) |
Messgenauigkeit | ±0,5 mm |
Energieversorgung | 24VDC (zweizeilig, vierzeilig), 220VAC |
Signalausgang |
4...20mA/HART/RS485/Modbus... |
Arbeitsstrom |
4…20mA |
Lasteigenschaften | Wenn der Strom ausgegeben wird, beträgt der maximale Lastwiderstand 600 Ω;Bei Spannungsausgabe beträgt der maximale Lastwiderstand 2mA |
Prozesstemperatur | -40~+200℃ |
Reaktionszeit | 0,2 ~ 5 ms |
Prozessdruck | -0,1 ~ 10,0 MPa |
Prozessverbindung | Gewinde, Halterung, Flansch (wählbar) |
Auflösungsverhältnis | ±1mm |
Schutzniveaus | IP65, IP67, IP68 (wählbar) |
Explosionsgeschützte Qualität | Exia II CT6 Ga, Exd II CT6 Gb (Details siehe Zertifikat) |
※Hinweis: Das Produkt kann an die spezifischen Anforderungen der Benutzer angepasst werden.
