Produktdetails:
|
Typische Anwendung: | Flüssigkeit oder Schnittstelle | Produktmodelle: | NY-CZ500 |
---|---|---|---|
Die AntennenFormularart: | Kabel- oder Stangenart | Das Antennenformmaterial: | 304/316 |
Genauigkeitsgrad: | ± 0,5 Millimeter | Prozessdruck: | -0,1 | 10.0MPa |
Prozessverbindung: | Flansch, Faden | Explosionssicherer Grad: | Exia II CT6 (optional) |
Markieren: | Flüssiger magnetostriktiver Füllstandsanzeiger 24VDC,magnetostriktiver Füllstandsanzeiger mit Gewinde,magnetostriktiver Füllstandsmessumformer CZ500 |

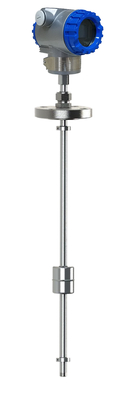

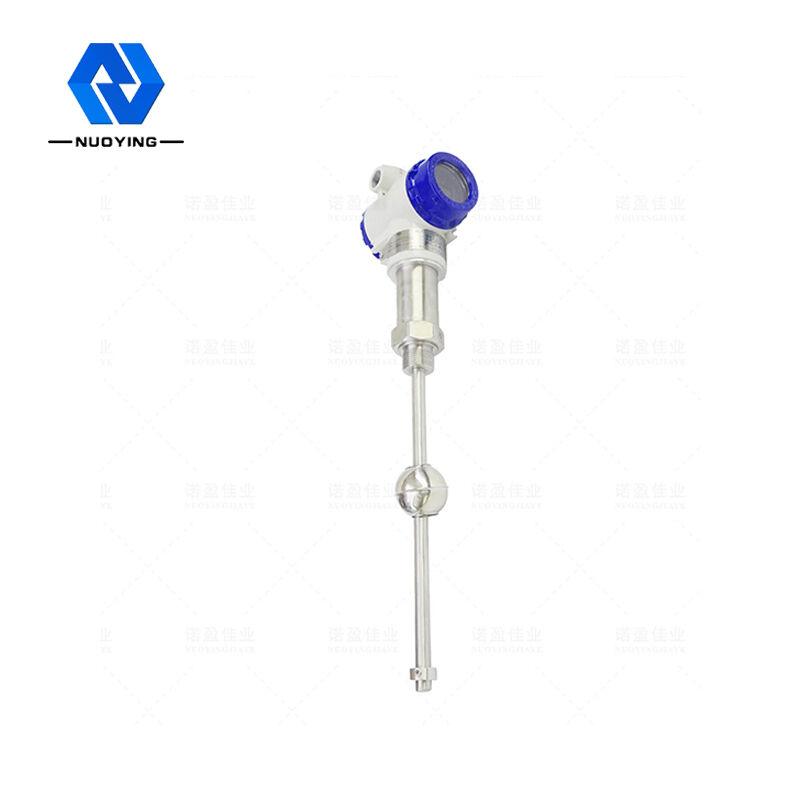

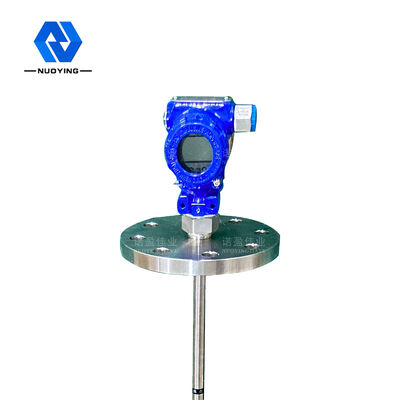

Magnetostriktiver 24-VDC-Füllstandsanzeiger mit zwei Drähten für Flüssigkeitsmessungen
Arbeitsprinzip vonMagnetostriktiver 24-VDC-Füllstandsanzeiger mit zwei Drähten für Flüssigkeitsmessungen
Das magnetostriktive Füllstandsmessgerät besteht aus drei Teilen: dem Messstab, der Schaltungseinheit und dem Schwimmer.Während der Messung erzeugt die Schaltungseinheit einen Stromimpuls, der den magnetostriktiven Draht entlang wandert und ein ringförmiges Magnetfeld erzeugt.Außerhalb des Detektionsstabs befindet sich ein Schwimmer, und der Schwimmer bewegt sich entlang des Detektionsstabs auf und ab, wenn sich der Flüssigkeitsstand ändert.Da im Schwimmer ein Satz Permanentmagnete verbaut ist, erzeugt der Schwimmer gleichzeitig ein Magnetfeld.Wenn das aktuelle Magnetfeld auf das Schwebemagnetfeld trifft, wird ein "Verdrehungs"-Impuls oder "Rückkehr"-Impuls erzeugt.Wandeln Sie die Zeitdifferenz zwischen dem "Rücklauf"-Impuls und dem Stromimpuls in ein Impulssignal um, um die tatsächliche Position des Schwimmers zu berechnen und den Flüssigkeitsstand zu messen.
Designmerkmalvon 24VDC magnetostriktivem Zweidraht-Füllstandsanzeiger für Flüssigkeitsmessung
◎Breitere Anwendbarkeit mit mehreren Sondenformen, mehreren Prozessanschlussformen, mehreren Fertigungsmaterialien und anpassbarem Design
◎Starke Zuverlässigkeit: Da der magnetostriktive Füllstandsmesser das Wellenleiterprinzip anwendet, gibt es kein mechanisch bewegliches Teil, sodass keine Reibung und kein Verschleiß auftreten.Der gesamte Messumformer ist von einem Edelstahlrohr umschlossen, das das Messmedium nicht berührt.Der Sensor arbeitet zuverlässig und hat eine lange Lebensdauer
◎Hohe Genauigkeit: Da der magnetostriktive Füllstandsmesser mit Wellenleiterimpuls arbeitet, wird die gemessene Verschiebung durch Messen der Zeit des Startimpulses und des Endimpulses bestimmt, sodass die Messgenauigkeit hoch und die Auflösung besser als 0,01 % FS ist mit anderen Sensoren schwer zu erreichen
◎Hohe Sicherheit: Der magnetostriktive Füllstandsmesser hat eine hohe Explosionsschutzleistung, Eigensicherheit und explosionssichere, sichere Verwendung und eignet sich besonders für die Messung von chemischen Rohstoffen und brennbaren Flüssigkeiten.Es ist nicht erforderlich, den Tankdeckel während der Messung zu öffnen, um die Unsicherheit der manuellen Messung zu vermeiden.
◎Der magnetostriktive Füllstandsmesser ist einfach zu installieren und zu warten: Der magnetostriktive Flüssigkeitsstandsmesser wird in der Regel durch die vorhandene Rohröffnung auf der Tankdecke installiert, besonders geeignet für den Einbau von unterirdischen und in Betrieb genommenen Lagertanks. und der normale Betrieb kann während des Installationsvorgangs nicht beeinträchtigt werden
technische Parametervon4–20 mA magnetostriktives Flüssigkeitsstandsmessgerät mit 0,5 mm hoher Genauigkeit
Typische Anwendung | Flüssigkeit, Trennschichtmessung |
Produktmodell |
NYCZ500 |
Antennenform |
Kabel, Stangentyp |
Antennenmaterial |
304.316 |
Messbereich | 0-50 m ~ 5000 mm (Kabel: 25 m) |
Messgenauigkeit | ±0,5 mm |
Energieversorgung | 24VDC (zweizeilig, vierzeilig), 220VAC |
Signalausgang |
4...20mA/HART/RS485/Modbus... |
Arbeitsstrom |
4…20mA |
Lasteigenschaften | Wenn der Strom ausgegeben wird, beträgt der maximale Lastwiderstand 600 Ω;Bei Spannungsausgabe beträgt der maximale Lastwiderstand 2mA |
Prozesstemperatur | -40~+200℃ |
Reaktionszeit | 0,2 ~ 5 ms |
Prozessdruck | -0,1 ~ 10,0 MPa |
Prozessverbindung | Gewinde, Halterung, Flansch (wählbar) |
Auflösungsverhältnis | ±1mm |
Schutzniveaus | IP65, IP67, IP68 (wählbar) |
Explosionsgeschützte Qualität | Exia II CT6 Ga, Exd II CT6 Gb (Details siehe Zertifikat) |
※Hinweis: Das Produkt kann an die spezifischen Anforderungen der Benutzer angepasst werden.
