Produktdetails:
|
| Typische Anwendung: | Flüssigkeit | Produktmodelle: | NYUH-Z |
|---|---|---|---|
| Installationsform: | Seitenangebracht oder Spitzen angebracht | Körpermaterial: | 304 oder 316 |
| Messbereich: | 0~6 m | Maßpräzision: | ±3mm |
| Mittlere Dichte: | ≥0.425 g/cm3 | Dichteunterschied: | ≥0,1 g/cm3 |
| Markieren: | Flansch-Magnetklappen-Füllstandsanzeige,Flüssigkeitsmessung-Magnetklappen-Füllstandsanzeige,6m Magnetschwimmer-Füllstandsanzeige |
||

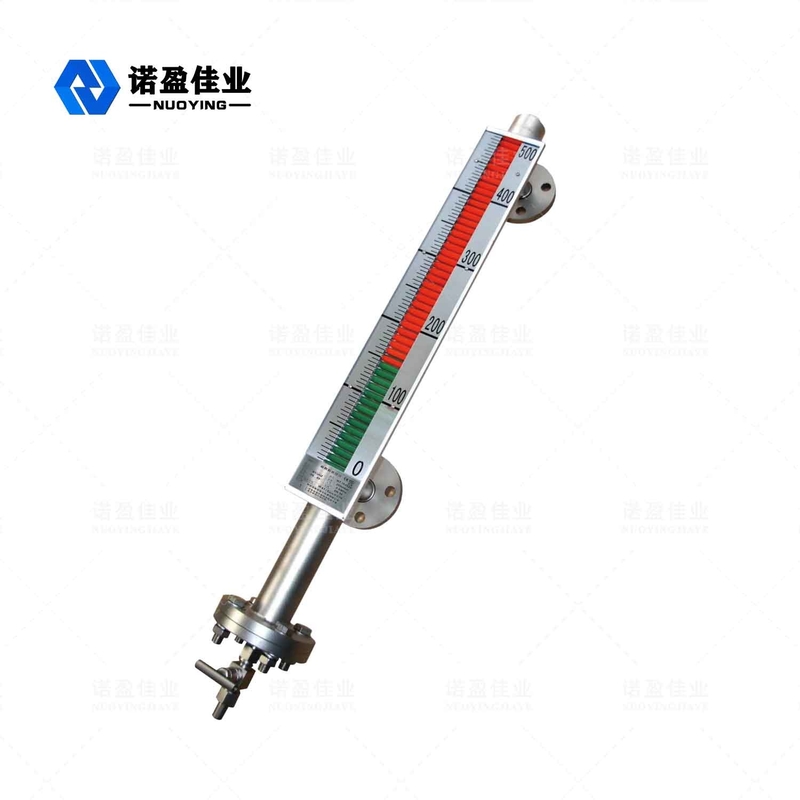

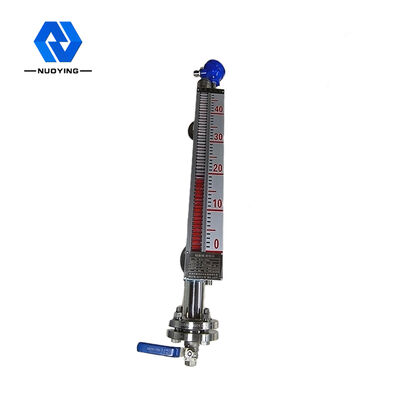

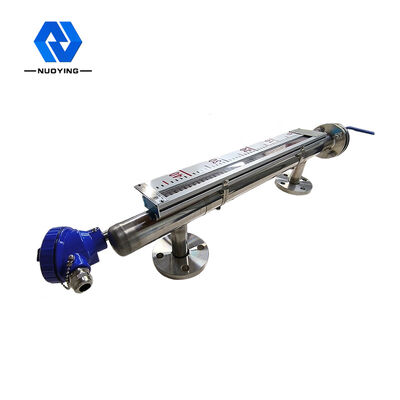

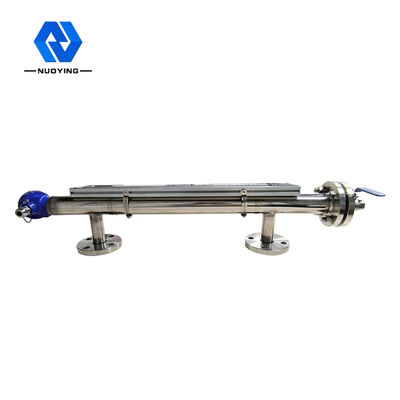

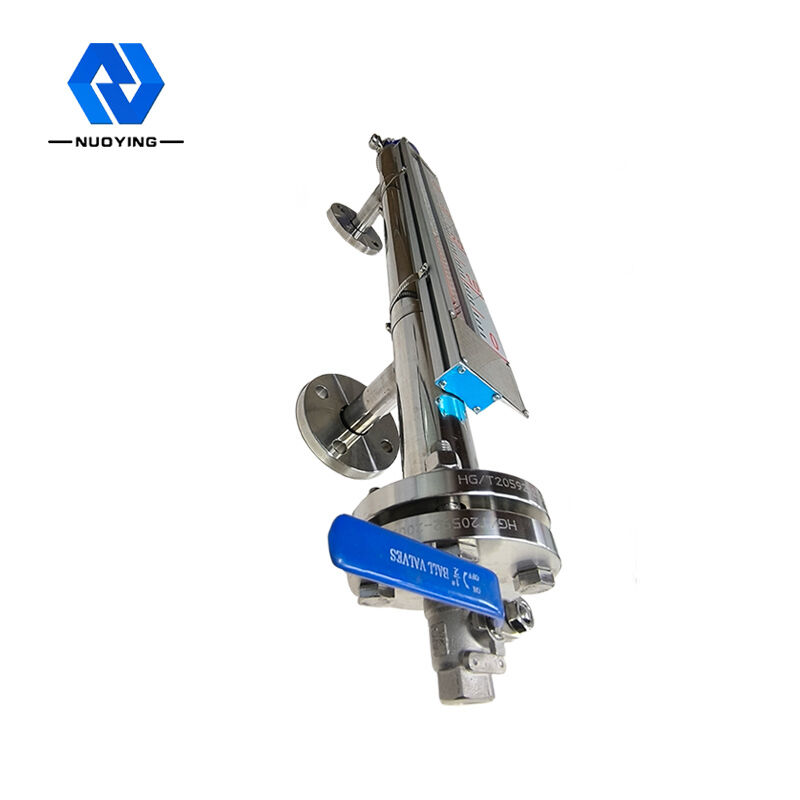

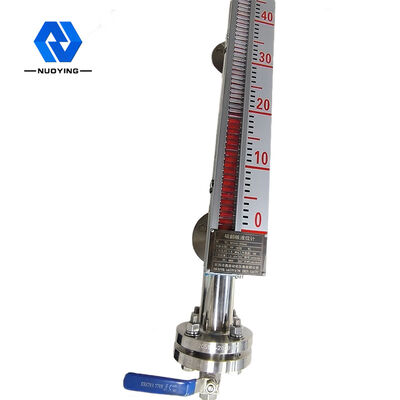

6 m Flansch-Magnetklappen-Füllstandsanzeiger zur Flüssigkeitsmessung
Arbeitsprinzip von6 m Flansch-Magnetklappen-Füllstandsanzeiger zur Flüssigkeitsmessung

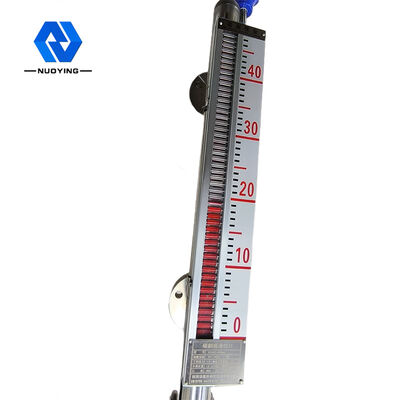

Magnetklappen-Füllstandsanzeiger wurde auf der Grundlage des Auftriebsprinzips (Archimedisches Gesetz) in Kombination mit magnetischer Kopplung entwickelt.Beim Steigen und Sinken des Flüssigkeitsspiegels im Messbehälter hebt und senkt sich auch der Schwimmer im Hauptrohr des Füllstandsanzeigers und der Schwimmer. der die gelb-schwarze (oder rot-weiße) Drehsäule in Drehung versetzt.Bei steigendem Flüssigkeitsspiegel wechselt die Drehsäule von weiß auf rot.Wenn der Flüssigkeitsspiegel sinkt, wechselt die Drehsäule von rot auf weiß.Die Verbindung von Rot und Weiß des Indikators ist die tatsächliche Höhe der mittleren Füllstandsanzeige im Behälter.
Designmerkmalvon6 m Flansch-Magnetklappen-Füllstandsanzeiger zur Flüssigkeitsmessung
◎einfache Struktur, solide und zuverlässig, stabiler Betrieb
◎Die Anzeigeskala vor Ort ist klar, auffällig und gut lesbar
◎Es kann den Flüssigkeitsstand mit korrosiven, brennbaren, giftigen, Hochtemperatur- und bewegten kontaminierten Flüssigkeiten messen und anzeigen
◎Es können mehrere Installationsformen und Anschlussformen ausgewählt werden
◎Auslegungsdruckbereich: volles Vakuum bis 10 MPa
◎Auslegungstemperaturbereich: - 160 ~ + 450 ℃
◎professionelles Design für spezielle Drücke und Temperaturen
technische Parametervon6 m Flansch-Magnetklappen-Füllstandsanzeiger zur Flüssigkeitsmessung
| Typische Anwendung | Füllstandsmessung |
|
Produktmodell |
NYUHZ |
| Installationsformular | Seitlich montiert, oben montiert |
| Körpermaterial | 304.316 |
| Messbereich | 0~6m |
| Messgenauigkeit | ±3 mm, ±5 mm, ±10 mm, ±20 mm (wählbar) |
| Mittlere Dichte | ≥0,425 g/cm3 |
| Dichteunterschied | ≥0,1 g/cm3 |
| Mittlere Viskosität | ≤0,4 Pa.S |
| Steuerausgang | 220 VAC, 1 A |
| Sendeleistung | 4...20mA (Versorgung 24VDC) |
| Prozesstemperatur |
-50~+350℃ |
| Prozessdruck | -0,1~+16 MPa |
| Prozessverbindung | Flansch (wählbar) |
| Auflösungsverhältnis | ±1mm |
| Schutzniveaus | IP65, IP67, IP68 (wählbar) |
| Explosionsgeschützte Klasse | Exia II CT6 Ga, Exd II CT6 Gb (Details siehe Zertifikat) |
※Hinweis: Das Produkt kann an die spezifischen Anforderungen der Benutzer angepasst werden.
