Produktdetails:
|
| Typische Anwendung: | Flüssiges Messen | Produktmodelle: | NYU HZ |
|---|---|---|---|
| Installationsform: | Seite angebracht | Körpermaterial: | 304 |
| Messbereich: | 0~ 6 m | Maßpräzision: | ±3 Millimeter |
| Mittlere Dichte: | ≥0. 425 g/cm3 | Dichteunterschied: | ≥0. 1 g/cm3 |
| Markieren: | Oben montierter Magnetklappen-Füllstandsanzeiger,Klappen-Magnetfüllstandssender,6 m Magnetklappen-Füllstandsanzeige |
||

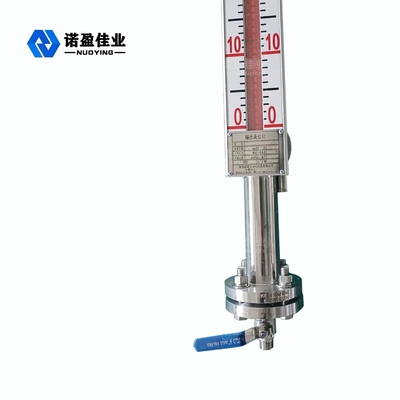

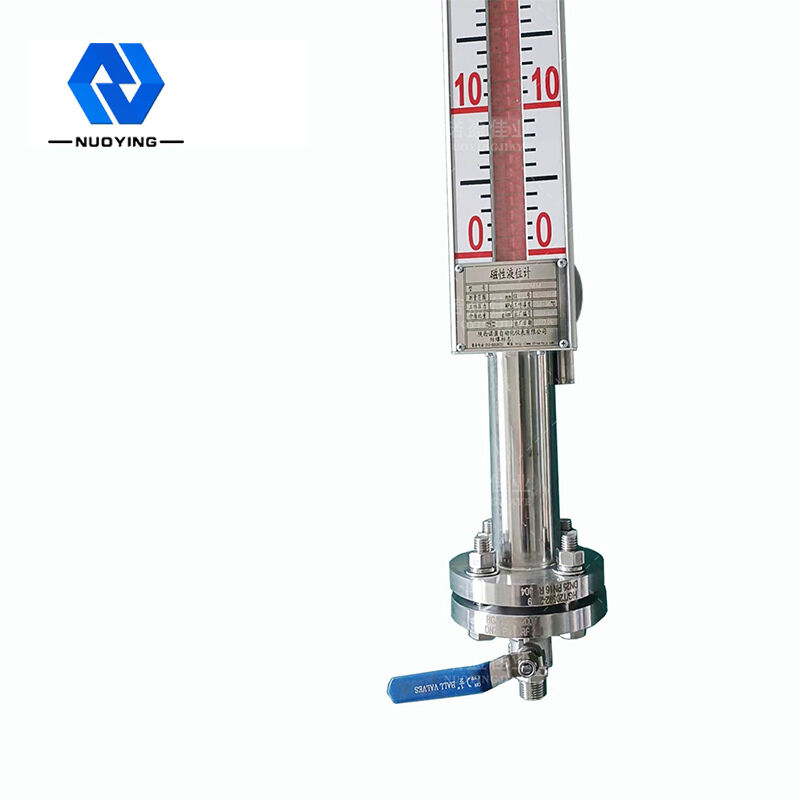

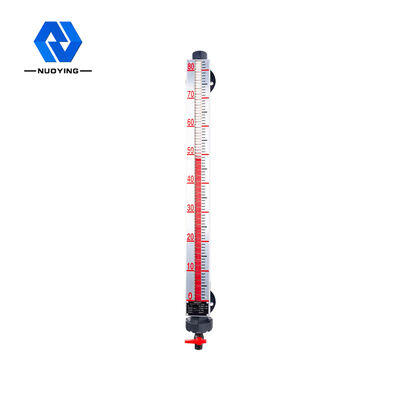

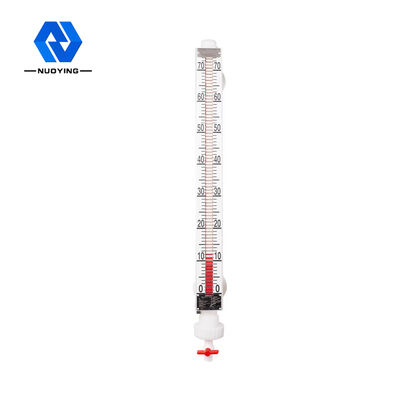

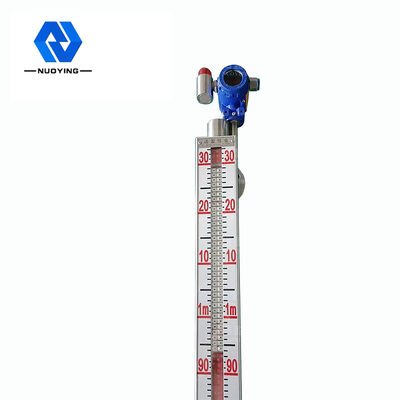

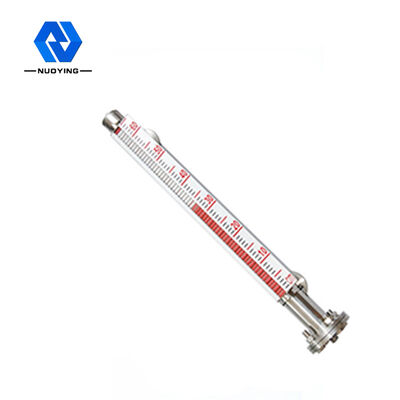

Oben montierte Magnetklappen-Füllstandsanzeige mit hoher Genauigkeit
Arbeitsprinzip vonOben montierte Magnetklappen-Füllstandsanzeige mit hoher Genauigkeit
Das Magnetklappen-Füllstandsmessgerät basiert auf dem Prinzip des Steckers und der Magnetkupplung, um die Echtzeitmessung des Flüssigkeitsstands zu realisieren.Wenn der Flüssigkeitsspiegel im Messgefäß steigt und fällt, steigt und fällt auch der Magnetschwimmer im Schwimmer.Der permanentmagnetische Stahl im Schwimmer treibt die Magnetklappe außerhalb des Schwimmers durch magnetische Kopplung um 180 ° zu drehen.Die beiden Seiten der Klappe sind mit unterschiedlichen Farben (normalerweise rot und weiß) bemalt, um die Position des Flüssigkeitsspiegels anzuzeigen.Im Allgemeinen ändert sich die Farbe der Klappe, wenn der Flüssigkeitspegel im Behälter steigt, von weiß auf rot.Wenn der Flüssigkeitsstand im Behälter sinkt, wechselt die Klappe von rot auf weiß.Die rot-weiße Verbindung des Indikators ist die tatsächliche Höhe des Flüssigkeitsstands im Behälter, um eine genaue Messung des Flüssigkeitsstands zu erreichen.
DesignmerkmalvonOben montierte Magnetklappen-Füllstandsanzeige mit hoher Genauigkeit
◎einfache Struktur, solide und zuverlässig, stabiler Betrieb
◎Die Anzeigeskala vor Ort ist klar, auffällig und gut lesbar
◎Es kann den Flüssigkeitsstand mit korrosiven, brennbaren, giftigen, Hochtemperatur- und bewegten kontaminierten Flüssigkeiten messen und anzeigen
◎Es können mehrere Installationsformen und Anschlussformen ausgewählt werden
◎Auslegungsdruckbereich: volles Vakuum bis 10 MPa
◎Auslegungstemperaturbereich: - 160 ~ + 450 ℃
◎professionelles Design für spezielle Drücke und Temperaturen
technische ParametervonOben montierte Magnetklappen-Füllstandsanzeige mit hoher Genauigkeit
| Typische Anwendung | Füllstandsmessung |
|
Produktmodell |
NYUHZ |
| Installationsformular | Seitlich montiert, oben montiert |
| Körpermaterial | 304.316 |
| Messbereich | 0~6m |
| Messgenauigkeit | ±3 mm, ±5 mm, ±10 mm, ±20 mm (wählbar) |
| Mittlere Dichte | ≥0,425 g/cm3 |
| Dichteunterschied | ≥0,1 g/cm3 |
| Mittlere Viskosität | ≤0,4 Pa.S |
| Steuerausgang | 220 VAC, 1 A |
| Sendeleistung | 4...20mA (Versorgung 24VDC) |
| Prozesstemperatur |
-50~+350℃ |
| Prozessdruck | -0,1~+16 MPa |
| Prozessverbindung | Flansch (wählbar) |
| Auflösungsverhältnis | ±1mm |
| Schutzniveaus | IP65, IP67, IP68 (wählbar) |
| Explosionsgeschützte Klasse | Exia II CT6 Ga, Exd II CT6 Gb (Details siehe Zertifikat) |
※Hinweis: Das Produkt kann an die spezifischen Anforderungen der Benutzer angepasst werden.
