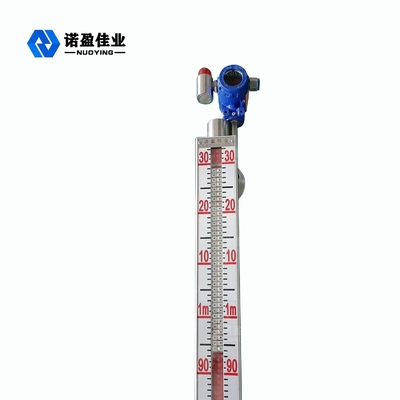

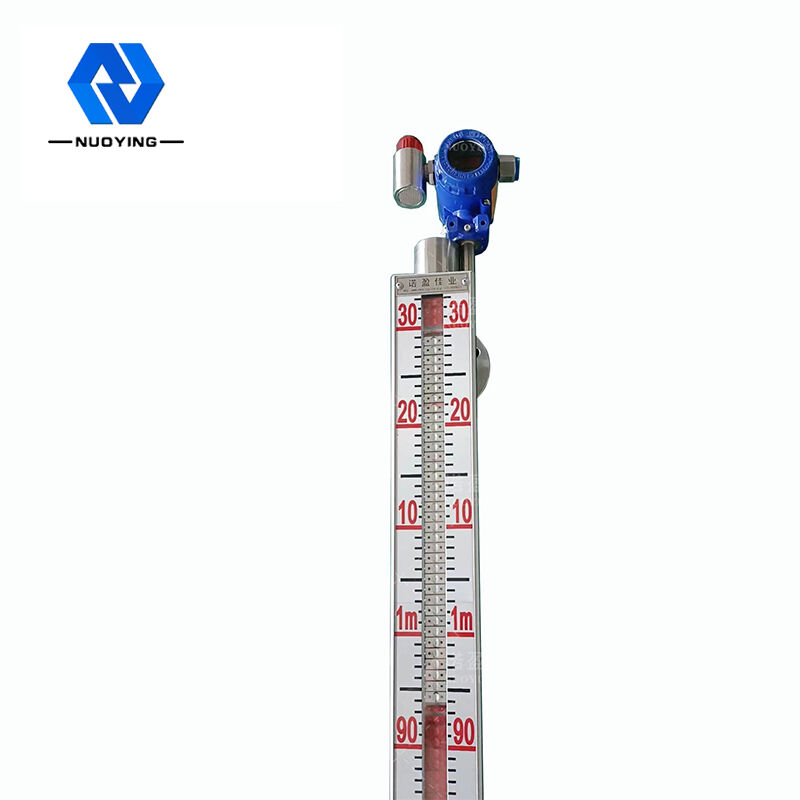

Flüssigkeitsseitig montierter Magnetklappen-Füllstandsanzeiger 4 - 20 mA NY-UHZ

Flüssigkeitsseitig montierter Magnetklappen-Füllstandsanzeiger 4 - 20 mA NY-UHZ

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYUHZ
MOQ: 1 PC
Preis: $450~$1700/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 PC/Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE
Typische Anwendung:
Füllstand
Produktmodelle:
NY-UHZ
Installationsform:
Spitzen angebracht
Körpermaterial:
316
Messbereich:
0~ 6,0 m
Maßpräzision:
±3 Millimeter
Mittlere Dichte:
≥ 0,425 g/cm3
Dichteunterschied:
≥ 0,1 g/cm3
Verpackung Informationen:
Karton, 60cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
1000 PC/Monat
Hervorheben:

Flüssigmagnet-Füllstandsanzeiger

,

Magnetklappen-Füllstandsanzeiger 20mA

Produktbeschreibung

4-20 mA seitlich montierter Magnetklappen-Füllstandsanzeiger



Arbeitsprinzip von4-20 mA seitlich montierter Magnetklappen-Füllstandsanzeiger



Magnetklappen-Füllstandsanzeiger (auch als Magnetschwimmer-Füllstandsanzeiger bekannt) wurden auf der Grundlage des Auftriebsprinzips und der magnetischen Kopplung entwickelt.Wenn der Flüssigkeitsstand im Messbehälter steigt und fällt, steigt und fällt auch der Magnetschwimmer im Körperrohr des Flüssigkeitsstandsanzeigers, und der Permanentmagnet im Schwimmer wird durch magnetische Kopplung auf die magnetische Flip-Säulenanzeige übertragen und treibt den an rote und weiße Flip-Säulen drehen sich um 180 °, wenn der Flüssigkeitsstand steigt, wechselt die Flip-Säule von weiß zu rot, und wenn der Flüssigkeitsstand fällt, wechselt die Flip-Säule von rot zu weiß und die rote und weiße Verbindung der Anzeige ist die tatsächliche Höhe des Flüssigkeitsspiegels im Inneren des Behälters, um einen klaren Flüssigkeitsspiegel zu erreichen.anweisen.

Designmerkmalvon4-20 mA seitlich montierter Magnetklappen-Füllstandsanzeiger



einfache Struktur, solide und zuverlässig, stabiler Betrieb

Die Anzeigeskala vor Ort ist klar, auffällig und gut lesbar

Es kann den Flüssigkeitsstand mit korrosiven, brennbaren, giftigen, Hochtemperatur- und bewegten kontaminierten Flüssigkeiten messen und anzeigen

Es können mehrere Installationsformen und Anschlussformen ausgewählt werden

Auslegungsdruckbereich: volles Vakuum bis 10 MPa

Auslegungstemperaturbereich: - 160 ~ + 450 ℃

professionelles Design für spezielle Drücke und Temperaturen



technische Parametervon4-20 mA seitlich montierter Magnetklappen-Füllstandsanzeiger



Typische Anwendung Füllstandsmessung

Produktmodell

NYUHZ
Installationsformular Seitlich montiert, oben montiert
Körpermaterial 304.316
Messbereich 0~6m
Messgenauigkeit ±3 mm, ±5 mm, ±10 mm, ±20 mm (wählbar)
Mittlere Dichte ≥0,425 g/cm3
Dichteunterschied ≥0,1 g/cm3
Mittlere Viskosität ≤0,4 Pa.S
Steuerausgang 220 VAC, 1 A
Sendeleistung 4...20mA (Versorgung 24VDC)
Prozesstemperatur

-50~+350℃

Prozessdruck -0,1~+16 MPa
Prozessverbindung Flansch (wählbar)
Auflösungsverhältnis ±1mm
Schutzniveaus IP65, IP67, IP68 (wählbar)
Explosionsgeschützte Qualität Exia II CT6 Ga, Exd II CT6 Gb (Details siehe Zertifikat)



※Hinweis: Das Produkt kann an die spezifischen Anforderungen der Benutzer angepasst werden.
