Produktdetails:
|
Streckenverhältnis: | 20:1 | Genauigkeitsgrad: | Rohrart: 0,5 Grad, Grad 1,0; |
---|---|---|---|
Normale Gummierung: | -20~+60°C | Gummierung der hohen Temperatur: | -20~+90°C |
PTFE Zeichnen: | -30~+100°C | Futter tetrafluoro der hohen Temperatur: | -20~+180°C |
Fluss Rate Range: | 0.1-10m/s | Stromversorgung: | 220VAC oder 24VDC |
Markieren: | NYLD Elektromagnetischer Durchflussmesser,Intelligenter Elektromagnetischer Durchflussmesser 10m/s,Intelligenter Elektromagnetischer Feldmesser 20mA |

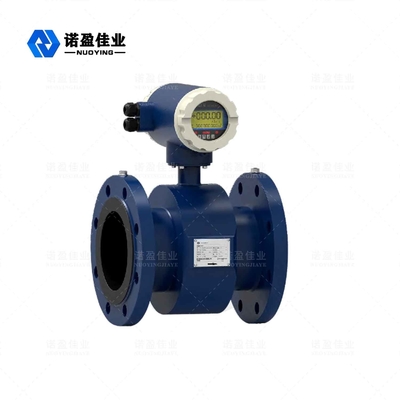

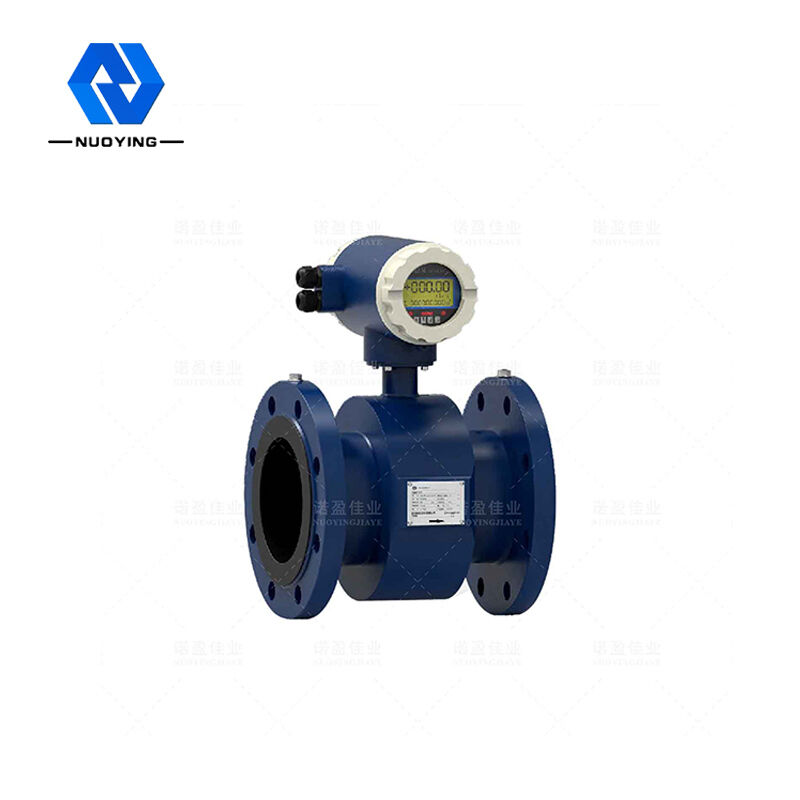

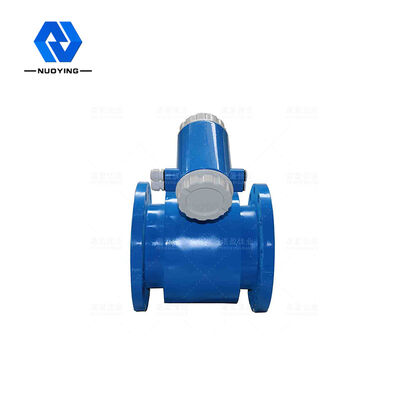

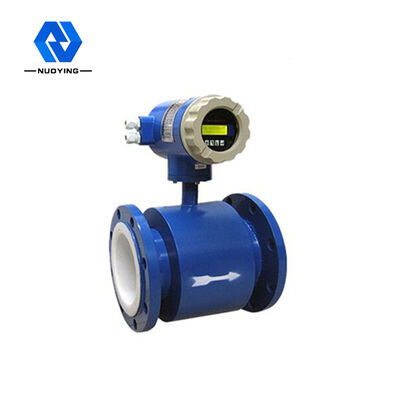

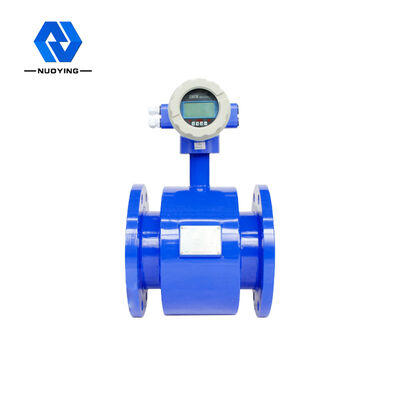

NYLD 4-20mA Intelligenter elektromagnetischer Durchflussmesser 0,1-10m/s Hohe Präzision
NYLD Intelligenter elektromagnetischer Durchflussmesser

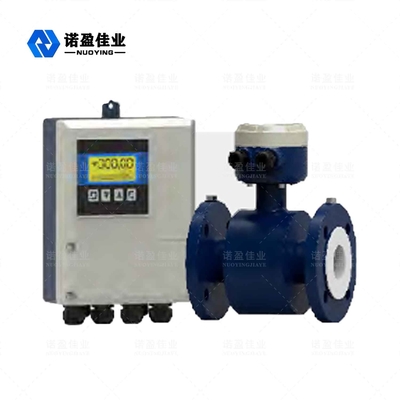

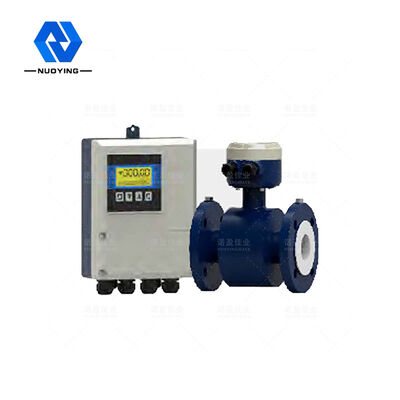

Der intelligente elektromagnetische Durchflussmesser NYLD besteht aus einem Sensor und einem Konverter.Es basiert auf dem Faradayschen Gesetz der elektromagnetischen Induktion, das zur Messung des Volumenstroms einer leitfähigen Flüssigkeit mit einer Leitfähigkeit von mehr als 5 μs/cm verwendet wird.Es ist ein induktiver Zähler zur Messung des Volumenstroms von leitfähigen Medien.Neben der Messung des Volumenstroms von allgemein leitfähigen Flüssigkeiten kann es auch zur Messung des Volumenstroms von stark korrosiven Flüssigkeiten wie starken Säuren und Alkalien und gleichmäßigen Flüssig-Fest-Zweiphasen-Suspensionsflüssigkeiten wie Schlamm, Zellstoff und Papierbrei verwendet werden .Es wird häufig zur Durchflussmessung in der Erdöl-, Chemie-, Metallurgie-, Textil-, Papierherstellung, im Umweltschutz, in der Lebensmittelindustrie und in anderen Industriezweigen sowie in der Kommunalverwaltung, im Wasserbau, in Flüssen und in anderen Bereichen eingesetzt.
NYLD Intelligenter elektromagnetischer Durchflussmesser Technisch Parameter
Standardnominal Durchmesser (mm) (Spezielle Spezifikationen können angepasst werden) |
JB/T 9248-2015 Rohrtyp PTFE-Auskleidung: DN10~DN600;Rohrgummierfarbe: DN40~DN2200 Einstecktyp: DN150~DN3000 |
Durchflussrichtung | Positiv und negativ |
Reichweitenverhältnis | 20:1 |
Wiederholbarkeitsfehler | ±0,1 % des Messwerts |
Genauigkeitsgrad |

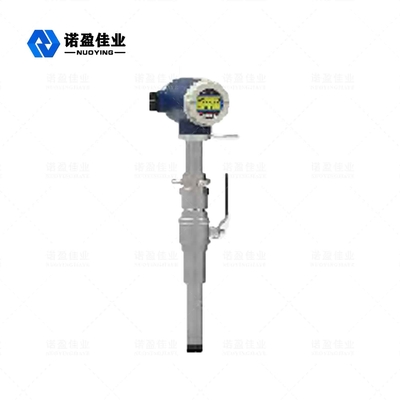

Rohrtyp: Klasse 0,5, Klasse 1,0; Plug-in: Klasse 1,5, Klasse 2,0 |
Gemessene mittlere Temperatur |

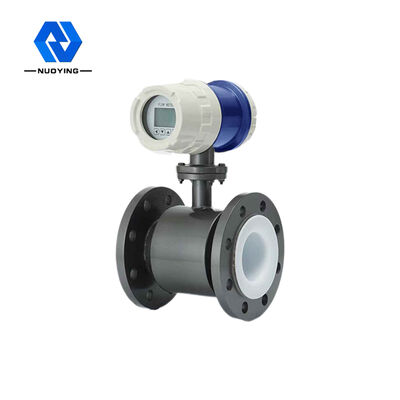

Normalgummierung: -20~+60°C Hochtemperaturgummierung: -20~+90°C PTFE-Auskleidung: -30~+100°C Hochtemperatur-Tetrafluorfutter: -20~+180°C |
Nennbetriebsdruck (Hochdruck kann angepasst werden)
|
DN10-DN150: ≤1,6 MPa DN200 – DN350: ≤1,0 MPa DN400-DN1000: ≤0,6 MPa DN450-DN2200: ≤0,25 MPa |
Durchflussbereich | 0,1 – 10 m/s |
Leitfähigkeitsbereich | Die Leitfähigkeit der gemessenen Flüssigkeit beträgt ≥5μs/cm |
Signalausgang | 4-20mA (Lastwiderstand 0~750Ώ), Impuls/Frequenz, Steuerpegel |
Kommunikationsausgang |
Rs485-Kommunikation MODBUS-Protokoll, HART-Kommunikationsschnittstelle |
Stromversorgung | 220 VAC oder 24 VDC |
Erforderlich gerade Rohrlänge |
Stromaufwärts ≥5DN stromabwärts ≥2DN |
Verbindungsmodus | Der Durchflussmesser und das Rohr verwenden eine Flanschverbindung, und der Flansch entspricht der nationalen Norm: GB/T9115.1-200 |
Explosionsgeschützte Klasse | ExdllСT6 |
Schutzgrad | IP65, es kann bis zu IP68 angepasst werden |
Umgebungstemperatur | -25~+60℃ |
Luftfeuchtigkeit | 5 % ~ 95 % |
Gesamtstromverbrauch | Weniger als 20 W |
NYLD Intelligenter elektromagnetischer Durchflussmesser Betriebs Prinzip
Nach dem Prinzip der elektromagnetischen Faraday-Induktion werden senkrecht zur Achse des Messrohrs und der magnetischen Kraftlinie zwei Erfassungselektroden an der Rohrwand angebracht. Wenn sich die leitende Flüssigkeit entlang der Achse des Messrohrs bewegt, schneidet die leitende Flüssigkeit die magnetische Kraftlinie, um ein induziertes Potential zu erzeugen. Das induzierte Potential wird von den beiden Detektionselektroden erfasst und der Wert ist proportional zur Durchflussrate. Der Wert ist:
E = KBVD Wobei: E-induziertes Potential;
K-Faktor bezogen auf die Magnetfeldverteilung und die axiale Länge;
B-magnetische Induktionsintensität;
V-leitfähiger durchschnittlicher Flüssigkeitsdurchfluss;
D-Elektrodenabstand;(Innendurchmesser des Rohres messen)
Der Sensor überträgt das induzierte Potential E als Durchflusssignal an den Konverter. Nach einer Reihe von digitalen Verarbeitungen wie Verstärkung und Konvertierungsfilterung werden die momentane Durchflussrate und die akkumulierte Durchflussrate durch den Punktmatrix-Flüssigkristall mit Hintergrundbeleuchtung angezeigt. Der Konverter hat4 -20-mA-Ausgang, Alarmausgang und Frequenzausgang, verfügt über eine RS-485-Kommunikationsschnittstelle und unterstützt HART und MODBUS
Protokolle.
NYLD Intelligenter elektromagnetischer Durchflussmesser Design-Merkmale
■ Vollständige digitale Verarbeitung, starke Anti-Interferenz-Fähigkeit, zuverlässige Messung, hohe Präzision, Durchflussmessbereich kann 150:1 erreichen;
■ Ultra-low-EMI-Schaltnetzteil, großer Spannungsbereich geeigneter Netzteile, gute Anti-EMI-Leistung;
■ Verwenden Sie einen eingebetteten 16-Bit-Mikroprozessor mit hoher Betriebsgeschwindigkeit, hoher Präzision und programmierbarer Niederfrequenz-Rechteckwellenanregung, wodurch die Stabilität der Durchflussmessung und der geringe Stromverbrauch verbessert werden.
■ Verwenden Sie SMD-Teile und Oberflächenmontage (SMT)-Technologie, hohe Schaltungszuverlässigkeit;
■ Keine beweglichen Teile in der Leitung, keine strömungsblockierenden Teile und es gibt fast keinen zusätzlichen Druckverlust bei der Messung;
■ Er kann das Angebot online vor Ort an die tatsächlichen Bedürfnisse der Nutzer anpassen;
■Die Messergebnisse sind unabhängig von den physikalischen Parametern wie Strömungsgeschwindigkeitsverteilung, Flüssigkeitsdruck, Temperatur, Dichte, Viskosität;
■ Hochauflösendes, hintergrundbeleuchtetes LCD-Display, vollständige chinesische Menübedienung, einfach zu bedienen, einfach zu bedienen, leicht zu erlernen und zu verstehen;
■ Mit digitalem Kommunikationssignalausgang wie RS485, RS232, Hartand Modbus (optional);
■ Mit Selbsttest- und Selbstdiagnosefunktion;
■ Mit stündlicher Gesamterfassungsfunktion, Erfassung der Gesamtdurchflussmenge in Stunden, geeignet für Time-Sharing-Messung (optional);
■Es gibt drei Integratoren, die den Vorwärtsakkumulationsbetrag, den Rückwärtsakkumulationsbetrag bzw. den Differenzberechnungsbetrag anzeigen können. Es gibt eine interne Abschaltuhr, die 16 Abschaltzeiten aufzeichnen kann.(Optional);
■ Mit Infrarot-Handbediengerät, 115 KHZ Kommunikationsrate, kann es alle Funktionen des Konverters berührungslos fernbedienen (optional).
