Produktdetails:
|
Typische Anwendung: | Flüssiges Messen | Produktmodelle: | NYCFQ-, GROSSBRITANNIEN |
---|---|---|---|
Float-Material: | F4、 pp. (optional) | Sondenstangenlänge: | 200~ 6000m m |
Umgebende Temperatur: | - 40~ 80℃ | Prozesstemperatur: | - ℃ 40~+ 130 |
Prozessdruck: | - 0.1~2.0M.p | Mittlere Viskosität: | ≤ 0,05 PA. S |
Markieren: | Magnetische Schwimmer-Kugel-Füllstandsanzeige,Magnetische Füllstandsanzeige mit mehreren Sonden 6000 mm,F4-Flüssigmagnet-Füllstandsgeber |

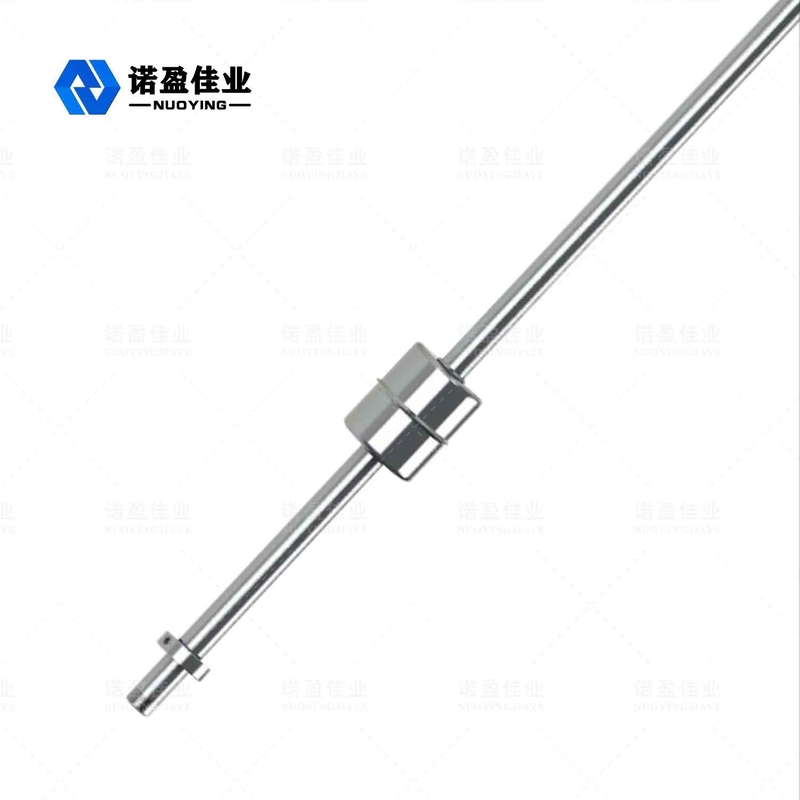

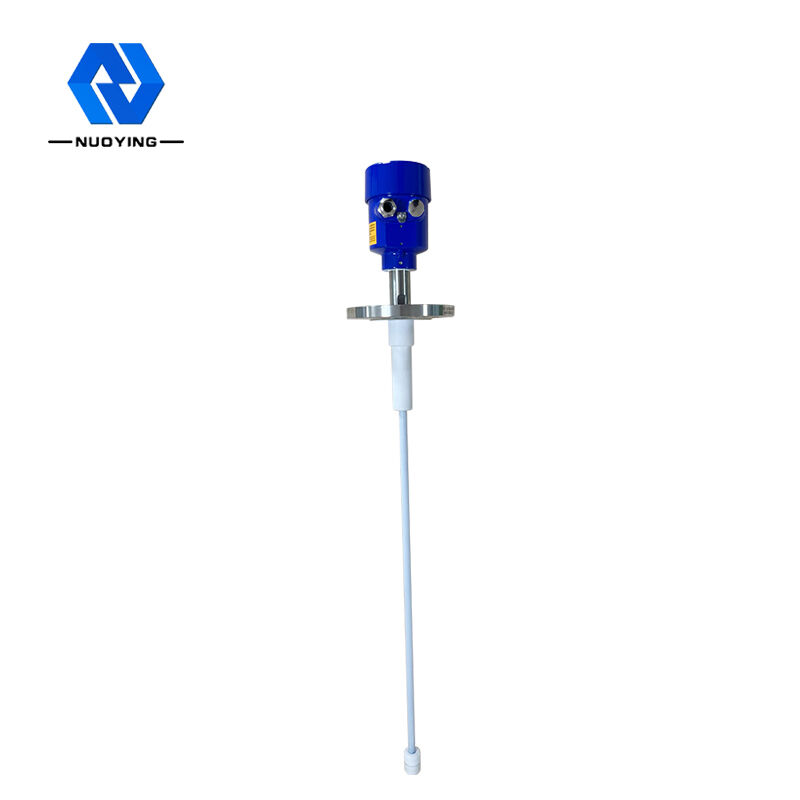

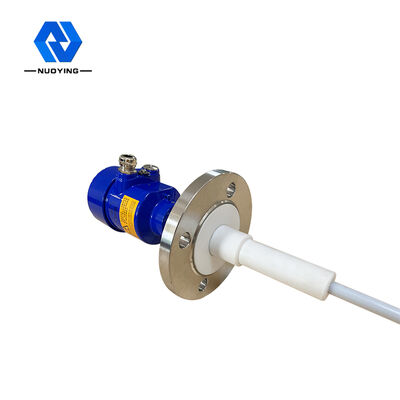

Mehrere Sonden bilden magnetische Schwimmerkugel-Füllstandsanzeige mit zuverlässiger Leistung
Arbeitsprinzip vonMehrere Sonden bilden magnetische Schwimmerkugel-Füllstandsanzeige mit zuverlässiger Leistung
Die Struktur des Magnetschwimmer-Füllstandsanzeigers (Flüssigkeitsstandsschalter) wird hauptsächlich nach dem Prinzip des Auftriebs und des statischen Magnetfelds entworfen und hergestellt.Die Position des Schwimmers mit Magnet (kurz Float) im Messmedium wird durch Auftrieb beeinflusst: Änderungen des Flüssigkeitsspiegels führen zu Positionsänderungen des Magnetschwimmers.Die Magnete und Sensoren (Reed-Schalter) in der schwimmenden Kugel ändern die Anzahl der Komponenten (z. B. Festwertwiderstände), die in Reihe mit dem Stromkreis verbunden sind, wodurch die elektrischen Größen des Instrumentenstromkreissystems geändert werden.Das heißt, die Änderung der Position des Magnetschwimmers bewirkt die Änderung der elektrischen Größe.Der Flüssigkeitspegel im Behälter wird durch Erfassen der Änderung der elektrischen Größe widergespiegelt.Der Füllstandsmesser kann direkt ein Widerstandswertsignal ausgeben oder mit einem Übertragungsmodul verwendet werden, um ein Stromwertsignal (4-20 mA) auszugeben.Gleichzeitig kann es Spannungssignal ausgeben oder Signal mit anderen Konvertern schalten (oder je nach Kundenwunsch kann der Konverter durch Firmenlieferung geändert werden).Um die Fernübertragung, Analyse und Steuerung elektrischer Signale zu realisieren.
DesignmerkmalvonMehrere Sonden bilden magnetische Schwimmerkugel-Füllstandsanzeige mit zuverlässiger Leistung
◎ kundenspezifisches Design, Mehrpunktsteuerung, breites Anwendungsspektrum
◎ stabile und zuverlässige Leistung, starker Blitzschutz und Störfestigkeit
◎ Mehrere Sondenformen, geeignet für verschiedene komplexe Arbeitsbedingungen
◎ verschiedene Schwimmkugelmaterialien können entsprechend unterschiedlicher mittlerer Dichte ausgewählt werden
technische ParametervonMehrere Sonden bilden magnetische Schwimmerkugel-Füllstandsanzeige mit zuverlässiger Leistung
Typische Anwendung | Füllstandsmessung usw |
Produktmodell |
NYCFQ-UL,NYCFQ-UK |
Float-Material | F4,PP,304,PTFE(wählbar) |
Sondenstablänge | 200 ~ 6000 mm (kann angepasst werden) |
Umgebungstemperatur | -40~80℃ |
Prozesstemperatur | -40~+130℃ |
Prozessdruck | -0,1 ~ 2,0 MPa |
Prozessverbindung | Halterung, Flansch (wählbar) |
Mittlere Viskosität | ≤0,05 Pa.S |
Mittlere Dichte | 0,5 ~ 2,0 g/cm3 |
Schutzniveaus | IP65, IP67, IP68 (wählbar) |
Explosionsgeschützte Qualität | Exd II CT6 Gb (Details siehe Zertifikat) |
※Hinweis: Das Produkt kann an die spezifischen Anforderungen der Benutzer angepasst werden.
