Produktdetails:
|
Typische Anwendung: | Niedrige Dielektrizitätskonstanteflüssigkeit | Antennenmaterial: | Harte Stange des Fasses |
---|---|---|---|
Stromversorgung: | 24 VDC | mittlere Temperatur: | -40~+200℃ |
Prozessdruck: | -0.1~8.0MPa | Verfahrensverknüpfung: | Faden, Flansch (optional) |
Schutzniveaus: | IP6 7 | explosionssichere Klassifikation: | ExiaIICT6 (optional) |
Markieren: | Barrel Hard Rod HF-Füllstandssender,HF-Flüssigkeitssender mit niedriger Dielektrizitätskonstante |

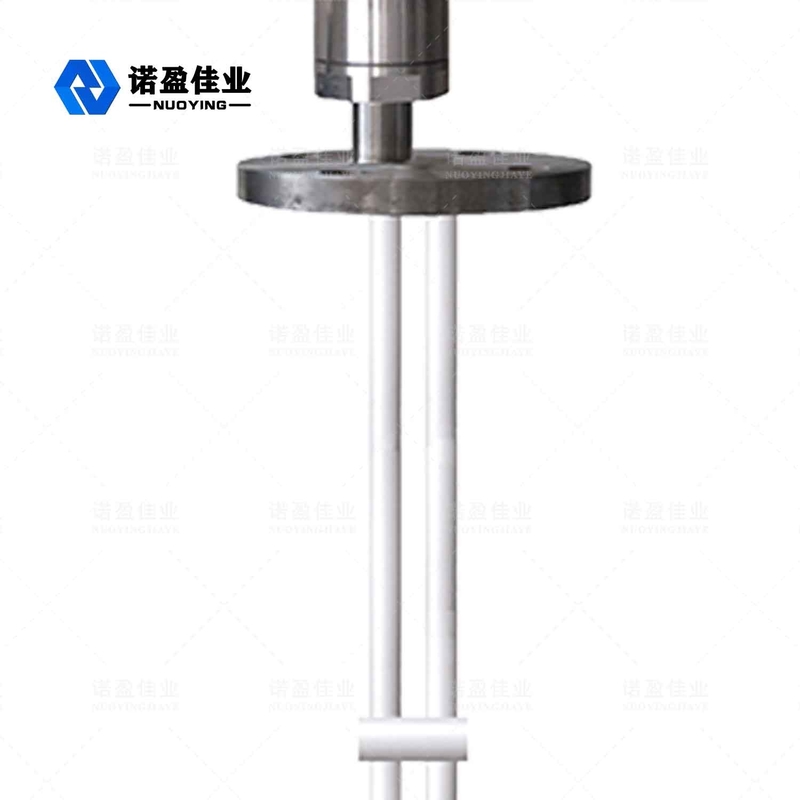

NYSP-M21 HF-Admittanz-Füllstandmessumformer Für Flüssigkeiten mit niedriger Dielektrizitätskonstante
Das Arbeitsprinzip des NYSP-M21 RF Admittance Level Transmitter für Flüssigkeiten mit niedriger Dielektrizitätskonstante
Der HF-Admittanzpegelmesser besteht hauptsächlich aus einem Erfassungsteil und einem Sendeteil.Der Erfassungsteil umfasst eine Sonde, ein Schutzgehäuse usw.;, Modulationstreiberverstärker, Filterdämpfungsglied, Spannungsbegrenzungs- und Spannungs-Strom-Umwandlungsschaltung usw. Nach dem Brückenprinzip macht die erhöhte Kapazität aufgrund des Anstiegs des Flüssigkeitsspiegels die Brücke unsymmetrisch.Gleichzeitig wird die zur Unsymmetrie der Brücke proportionale Ausgangsspannung des Demodulators gefiltert und verstärkt, ausgangsbedämpft und in Spannung/Strom umgewandelt.4-20mA Stromsignal proportional zum Füllstand.Unabhängig davon, ob es sich um einen Hochfrequenz-Kapazitätspegelmesser oder einen Hochfrequenz-Admittanzpegelmesser handelt, kann er den Füllstand des Mediums genau messen, aber im Vergleich zum gewöhnlichen Hochfrequenz-Kapazitätspegelmesser ist der Hochfrequenz-Admittanzpegelmesser besser geeignet zum Messen der Materialfüllstand, weil es möglich ist Der Einfluss von hängendem Material auf die Materialfüllstandsmessung wird gut gehandhabt.
Design-Merkmalevon NYSP-M21 RF Admittance Level Transmitter für Flüssigkeiten mit niedriger Dielektrizitätskonstante
◎ Anti-Hanging: Das einzigartige Design der Antriebsschildschaltung verbessert die Anti-Hanging-Fähigkeit
◎ Netzteilbereich: Netzteil Arbeitsbereich: 13 ~ 35VDC
◎ Sonde Prozesstemperatur: - 100 ℃ ~ 800 ℃
◎Keine Totzonenmessung, kann auf eine Vielzahl von Materialfüllstandsmessungen von mehr als zehn Zentimetern oder sogar mehreren Zentimetern angewendet werden
◎Der maximale Messbereich kann Hunderte Meter, sogar Hunderte von Metern erreichen
◎Die Grenzflächenmessung von viskosen Materialien ist ein großer Vorteil dieses Instruments
◎stabile und zuverlässige Leistung, beständig gegen Flugasche, herabfallendes Material, Wasserdampf, Kristallisation und Wachs
◎keine Bewegung, keine leicht zu tragenden Teile, keine regelmäßige Reinigung, Wartung und Fehlerbehebung
technische Parametervon NYSP-M21 RF Admittance Level Transmitter für Flüssigkeiten mit niedriger Dielektrizitätskonstante
Typische Anwendung | Flüssigkeit (Korrosion, Leitfähigkeit, niedrige Dielektrizitätskonstante, Rühren, Grenzfläche, elektrische Dehydration, Viskosität, Tiefbrunnen, extrem große Reichweite und andere Gelegenheiten) |
Staub (Leitfähigkeit, Isolierpulver etc.) | |
Feststoff (leitfähig, isolierend, ultrahochtemperaturisolierender Feststoff usw.) | |
Produktmodell
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
Antennenform
|
Weiches Kabel, isoliertes weiches Kabel, nicht isoliertes weiches Kabel, harte Stange, isolierte harte Stange, isolierte harte Stange an beiden Enden, zylindrische harte Stange |
Antennenmaterial | PTFE,304,316 |
Messbereich | 3m, 20m (Tiefbrunnen kann Hunderte von Metern messen und kann angepasst werden) |
Wellenlänge | 635-650mm |
Messgenauigkeit | 0,05 % ~ 0,1 % FS |
Stromversorgung | 24VDC |
Signalausgang |
4...20mA/HART/RS485/Modbus…. |
Prozesstemperatur | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500℃ |
Prozessdruck |
-0,1 bis 1,6 MPa, -0,1 bis 4,0 MPa, -0,1 bis 6,3 MPa |
Prozessverbindung | Gewinde, Flansch (wählbar) |
Elektrische Schnittstelle | M20*1.5,½ ″NPT |
Schutzniveaus | IP65, IP67, IP68 (wählbar) |
Explosionsgeschützte Klasse | Exia II CT6 Ga, Exd II CT6 Gb (Details siehe Zertifikat) |
※Hinweis: Das Produkt kann an die spezifischen Anforderungen der Benutzer angepasst werden.
