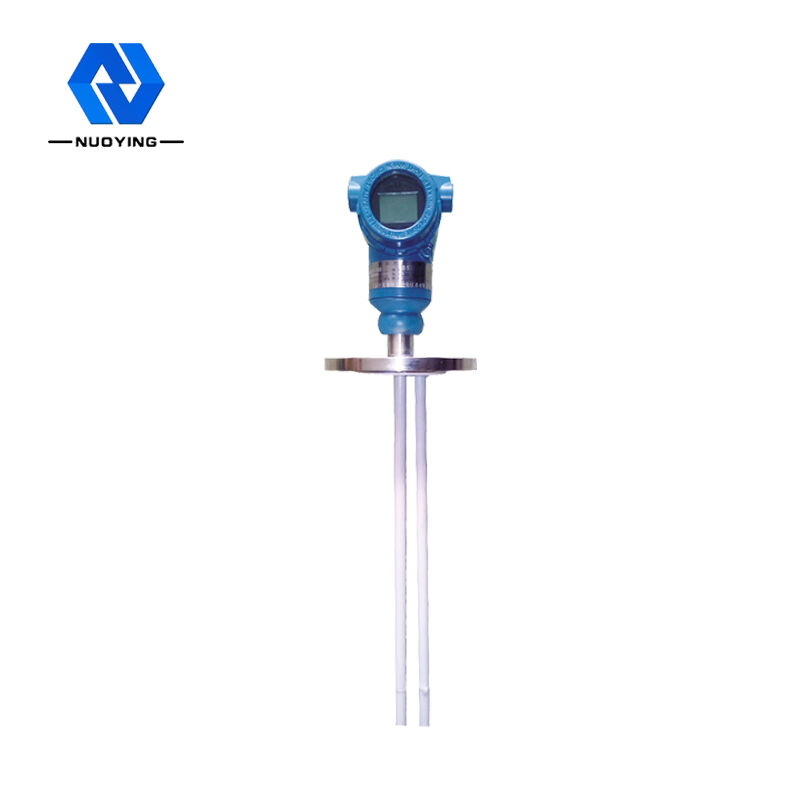

NYSP-M22 HF-Admittanz-Füllstandtransmitter für Flüssigkeiten mit niedriger Dielektrizitätskonstante

NYSP-M22 RF-Admittanz-Füllstandssender für Flüssigkeiten mit niedriger Dielektrizitätskonstante

Das Funktionsprinzip des NYSP-M22 RF-Admittanz-Füllstandssenders für Flüssigkeiten mit niedriger Dielektrizitätskonstante

Das RF-Admittanz-Füllstandsmessgerät besteht hauptsächlich aus einem Erfassungsteil und einem Übertragungsteil. Der Erfassungsteil umfasst eine Sonde, ein Schutzgehäuse usw.; , Modulationsverstärker, Filterdämpfungsglied, Spannungsbegrenzung und Spannungs-Strom-Wandlerschaltung usw. Nach dem Brückenprinzip führt die durch den Anstieg des Flüssigkeitsspiegels verursachte Kapazitätserhöhung zum Ungleichgewicht der Brücke. Gleichzeitig wird die Ausgangsspannung des Demodulators, die proportional zum Ungleichgewicht der Brücke ist, gefiltert und verstärkt, gedämpft und in eine Spannung/einen Strom umgewandelt. 4-20mA Stromsignal proportional zum Füllstand. Ob es sich um ein Hochfrequenz-Kapazitäts-Füllstandsmessgerät oder ein Hochfrequenz-Admittanz-Füllstandsmessgerät handelt, es kann den Füllstand des Mediums genau messen, aber im Vergleich zum gewöhnlichen Hochfrequenz-Kapazitäts-Füllstandsmessgerät ist das Hochfrequenz-Admittanz-Füllstandsmessgerät besser geeignet für die Messung des Materialfüllstands, da es den Einfluss von anhaftendem Material auf die Messung des Materialfüllstands gut handhaben kann.

Konstruktionsmerkmale des NYSP-M22 RF-Admittanz-Füllstandssenders für Flüssigkeiten mit niedriger Dielektrizitätskonstante

◎ Anti-Anhaftung: Das einzigartige Shield-Treiber-Schaltungsdesign verbessert die Anti-Anhaftungsfähigkeit

◎ Spannungsbereich: Arbeitsspannungsbereich: 13 ~ 35VDC

◎ Sonden-Prozesstemperatur: - 100 ℃ ~ 800 ℃

◎Keine Messung im Totbereich, anwendbar auf Füllstandsmessungen in großen Bereichen von mehr als zehn Zentimetern oder sogar wenigen Zentimetern

◎Der maximale Messbereich kann hundert Meter, sogar Hunderte von Metern erreichen

◎Messung von viskosen Materialgrenzflächen ist ein großer Vorteil dieses Instruments

◎Stabile und zuverlässige Ausgabe, beständig gegen Flugasche, abfallendes Material, Wasserdampf, Kristallisation und Wachs

◎no bewegliche Teile, keine leicht verschleißbaren Teile, keine regelmäßige Reinigung, Wartung und Fehlersuche

Technische Parameter des NYSP-M22 RF-Admittanz-Füllstandssenders für Flüssigkeiten mit niedriger Dielektrizitätskonstante

※Hinweis: Das Produkt kann nach spezifischen Anforderungen des Benutzers angepasst werden.
