Produktdetails:
|
| Betriebsbereich der Energie: | 24 V D C | Sondenprozesstemperatur: | -40°C~150°C |
|---|---|---|---|
| Stabilität: | Keine Tätigkeit, kein einfaches, Teile zu tragen | Schutzklasse: | IP67 |
| Prozessverbindung: | Flansch (optional) | Explosionssicherer Grad: | Exia II CT6 GA (optional) |
| Signalausgabe: | 4… 20mA /HART/RS485/ Modbus. | Prozessdruck: | -0,1 ~2.5MPa |
| Markieren: | Circuit RF Admittance Level Transmitter,RF Admittance Level Switch für korrosive Flüssigkeiten,IP67 Admittance Type RF Transmitter |
||

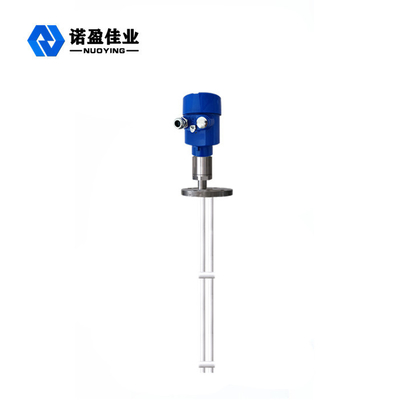

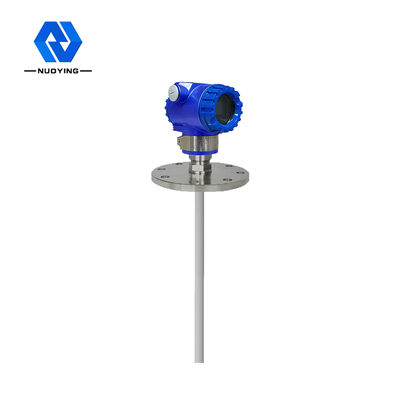

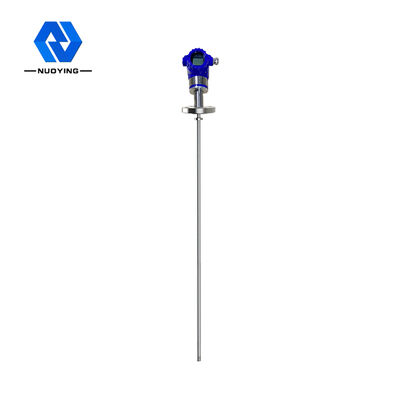

Einzigartiges Schaltungsdesign RF-Admittanz-Füllstandstransmitter für stark ätzende Flüssigkeiten
Das Arbeitsprinzip vonEinzigartiges Schaltungsdesign RF-Admittanz-Füllstandstransmitter für stark ätzende Flüssigkeiten
Das Materialfüllstandsmessgerät verwendet Hochfrequenztechnologie, um aus der elektronischen Schaltung ein Funkfrequenzsignal mit geringer Leistung an der Sonde zu erzeugen.Die Sonde wirkt als sensitives Element und koppelt die durch die Dielektrizitätskonstante des Füllstands verursachten Signaländerungen an die elektronische Schaltung zurück;zu diesen Änderungen zählen Kapazität und die Änderung des Leitwertes, also der Blindwiderstand (das Signal der umfassenden Änderung des kapazitiven Blindwiderstandes und der Impedanz) wird in der elektronischen Schaltung verarbeitet;die Änderung der Reaktanz bewirkt, dass sich die Phase des Hochfrequenzsignals am Pol ändert.Daher ändert sich auch die Phasendifferenz zwischen dem Hochfrequenzsignal am Pol und dem Referenzsignal in der elektronischen Schaltung.Nachdem die Änderung verarbeitet wurde, sendet die Antriebsausgangsschaltung ein Alarmsignal, um zu erkennen, ob sich Material im Silo befindet.
Design-Merkmalevon einzigartigem Schaltungsdesign RF Admittance Level Transmitter für stark korrosive Flüssigkeiten
◎ Anti-Hanging: Das einzigartige Design der Antriebsschildschaltung verbessert die Anti-Hanging-Fähigkeit
◎ Netzteilbereich: Netzteil Arbeitsbereich: 13 ~ 35VDC
◎ Sonde Prozesstemperatur: - 100 ℃ ~ 800 ℃
◎Keine Totzonenmessung, kann auf eine Vielzahl von Materialfüllstandsmessungen von mehr als zehn Zentimetern oder sogar mehreren Zentimetern angewendet werden
◎Der maximale Messbereich kann Hunderte Meter, sogar Hunderte von Metern erreichen
◎Die Grenzflächenmessung von viskosen Materialien ist ein großer Vorteil dieses Instruments
◎stabile und zuverlässige Leistung, beständig gegen Flugasche, herabfallendes Material, Wasserdampf, Kristallisation und Wachs
◎keine Bewegung, keine leicht zu tragenden Teile, keine regelmäßige Reinigung, Wartung und Fehlerbehebung
technische Parametervon einzigartigem Schaltungsdesign RF Admittance Level Transmitter für stark korrosive Flüssigkeiten
| Typische Anwendung | Flüssigkeit (Korrosion, Leitfähigkeit, niedrige Dielektrizitätskonstante, Rühren, Grenzfläche, elektrische Dehydration, Viskosität, Tiefbrunnen, extrem große Reichweite und andere Gelegenheiten) |
| Staub (Leitfähigkeit, Isolierpulver etc.) | |
| Feststoff (leitfähig, isolierend, ultrahochtemperaturisolierender Feststoff usw.) | |
|
Produktmodell
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Antennenform
|
Weiches Kabel, isoliertes weiches Kabel, nicht isoliertes weiches Kabel, harte Stange, isolierte harte Stange, isolierte harte Stange an beiden Enden, zylindrische harte Stange |
| Antennenmaterial | PTFE,304,316 |
| Messbereich | 3m, 20m (Tiefbrunnen kann Hunderte von Metern messen und kann angepasst werden) |
| Wellenlänge | 635-650mm |
| Messgenauigkeit | 0,05 % ~ 0,1 % FS |
| Stromversorgung | 24VDC |
|
Signalausgang |
4...20mA/HART/RS485/Modbus…. |
| Prozesstemperatur | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500℃ |
| Prozessdruck |
-0,1 bis 1,6 MPa, -0,1 bis 4,0 MPa, -0,1 bis 6,3 MPa |
| Prozessverbindung | Gewinde, Flansch (wählbar) |
| Elektrische Schnittstelle | M20*1.5,½ ″NPT |
| Schutzniveaus | IP65, IP67, IP68 (wählbar) |
| Explosionsgeschützte Qualität | Exia II CT6 Ga, Exd II CT6 Gb (Details siehe Zertifikat) |
※Hinweis: Das Produkt kann an die spezifischen Anforderungen der Benutzer angepasst werden.
