| Markenbezeichnung: | NUOYINGJIAYE |
| Modellnummer: | NYCSUL-501 |
| MOQ: | 1 Stück |
| Preis: | $150~$350/pcs |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | 1000 Stück/pro Monat |

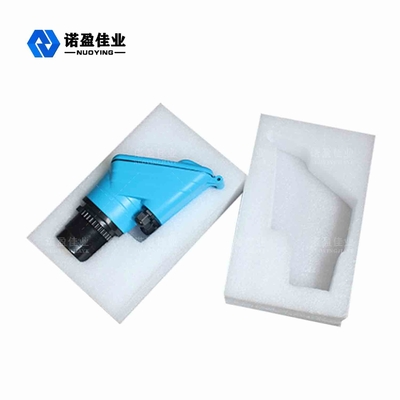

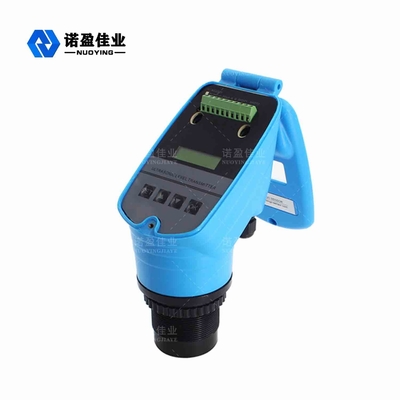

NYCSUL-501 IP67 Ultraschall-Füllstandstransmitter 40 kHz 100 kHz für Wassertank
Ultraschall-Füllstandstransmitter
Der Ultraschall-Füllstandsmesser ist ein mikroprozessorgesteuerter digitaler Füllstandsmesser.Bei der Messung des Ultraschallimpulses durch den Sensor (Wandler) werden Schallwellen nach der Flüssigkeitsoberflächenreflexion durch denselben Sensor empfangen, durch einen piezoelektrischen Kristall in elektrische Signale umgewandelt und durch Schallwellen zwischen dem Senden und dem Empfangen der Zeit, um den Sensor zu berechnen gemessener Abstand auf der Oberfläche der Flüssigkeit.Aufgrund der berührungslosen Messung ist das gemessene Medium nahezu unbegrenzt und kann in einer Vielzahl von Flüssigkeits- und Feststoffhöhenmessungen eingesetzt werden.
Ultraschall-FüllstandstransmitterTechnische Parameter
| Typische Anwendung | Füllstandsmessung |
| Frequenzbereich | 40 KHz,100 KHz |
| Sondentyp | Integriert |
| Sondenmaterial | PP/PVC/PTFE/304 (optional) |
| Messbereich | 0～20m |
| Messgenauigkeit | ＜0,25 % (Bereich＜20m) |
| Messwinkel | 10° |
| Stromversorgung | 24VDC,220 VAC |
| Prozesstemperatur | (-20-70℃) |
| Prozessdruck | Normaldruck |
| Prozessverbindung | Gewinde, Flansch, Winkelmontage (optional) |
| Signalausgang | 4...20mA/HART/RS485... |
| Anzeigemodus | Füllstand, Abstand (Leerhöhe) |
| Ausgang einstellen | Einstellung der oberen Grenze, Einstellung der unteren Grenze |
| Anzeige | LC D |
| Schalenmaterial | Polypropylen/Aluminium |
| Schutzklasse | IP65,IP67 |
| Explosionsgeschützt | ExiaⅡCT6Ga |
Ultraschall-FüllstandstransmitterMessprinzip
Der Ultraschall-Füllstandsmesser wird oben auf dem Behälter installiert.Unter der Steuerung der elektronischen Einheit sendet die Sonde einen Strahl von Ultraschallimpulsen an das zu messende Objekt, die Schallwelle wird von der Oberfläche des Objekts reflektiert und ein Teil des reflektierten Echos wird von der Sonde empfangen und in ein umgewandelt elektrisches Signal, das entsprechend der Ultraschallwelle weitergesendet wird.Aus der Zeitdifferenz zum Wiederempfang und der bekannten Schallgeschwindigkeit wird die Änderung des Materialpegels bestimmt.Das Mikrowellensignal wird von der Elektronik verarbeitet und schließlich in ein füllstandsbezogenes elektrisches Signal umgewandelt.
