Produktdetails:
|
| Typische Anwendung: | leitfähige Flüssigkeit und Aufschlämmung | Produktmodell: | NYLD-GD |
|---|---|---|---|
| Nenndurchmesser: | DN6mm-DN3000mm | Nenndruck: | 0,6 ~ 4,0 MPa (Sonderdruck kann angepasst werden) |
| Messbereich: | 1500:1 Durchflusseinstellung < 15 m/s | Messgenauigkeit: | 0,5 % Standardeinstellung, 0,3 % oder 0,2 % optional |
| Elektrodenformen: | Standard-, Schaber- und Wechselform | Ausgangssignal: | Frequenz-, Alarm- und Impulsausgang |

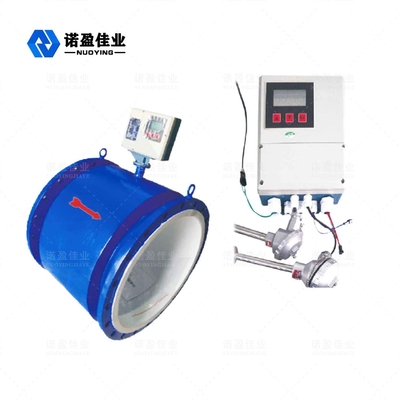

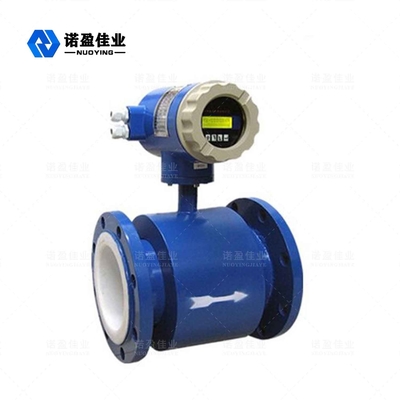

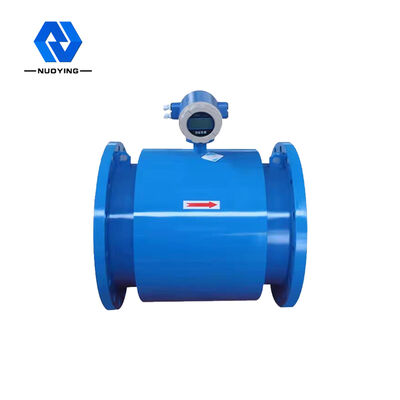

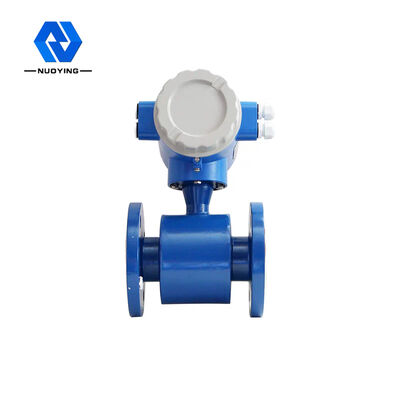

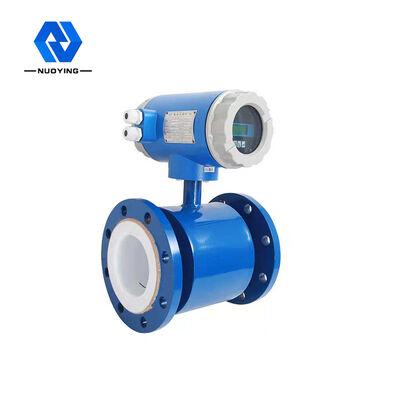

Hohe Genauigkeit und Zuverlässigkeit Elektromagnetischer Nyld-Pipeline-Durchflussmesser Keine flussbehindernden Teile
Hochdruckbeständiger elektromagnetischer Nyld-Pipeline-Durchflussmesser Funktionsprinzip mit mehreren Ausgängen
Der elektromagnetische Durchflussmesser für Pipelines ist eine Art Durchflussmesser mit hoher Genauigkeit und Zuverlässigkeit.Es kann die Durchflussrate von leitfähigen Flüssigkeiten und Schlämmen in einer geschlossenen Rohrleitung messen. Sein Messprinzip basiert auf dem Faradayschen Gesetz der elektromagnetischen Induktion.Das heißt, wenn die leitfähige Flüssigkeit die Magnetlinien im Magnetfeld schneidet, wird die induzierte elektromotorische Kraft im Leiter erzeugt:
E=KBVD
K: Instrumentenkonstante B: Intensität der magnetischen Induktion
V: mittlerer Durchfluss im Querschnitt des Messrohres
D: Innendurchmesser des Messrohres
Bei der Durchflussmessung durchströmt die Flüssigkeit ein Magnetfeld senkrecht zur Strömungsrichtung.Der Fluss leitfähiger Flüssigkeit induziert ein Spannungssignal, das proportional zur durchschnittlichen Flussrate (dh Volumenflussrate) ist.Das induzierte Spannungssignal wird von zwei Elektroden in direktem Kontakt mit der Flüssigkeit erfasst, über das Kabel an den Verstärker übertragen und schließlich in ein einheitliches Stromausgangssignal umgewandelt.
Elektromagnetischer Durchflussmesser für Rohrleitungen Designmerkmal
◎ Die Messgenauigkeit wird nicht durch Änderungen der Flüssigkeitsdichte, Viskosität, Temperatur, Druck und Leitfähigkeit beeinflusst.
◎ Keine strömungsbehindernden Teile im Messrohr, kein Druckverlust und geringe Anforderungen an gerade Rohrabschnitte.

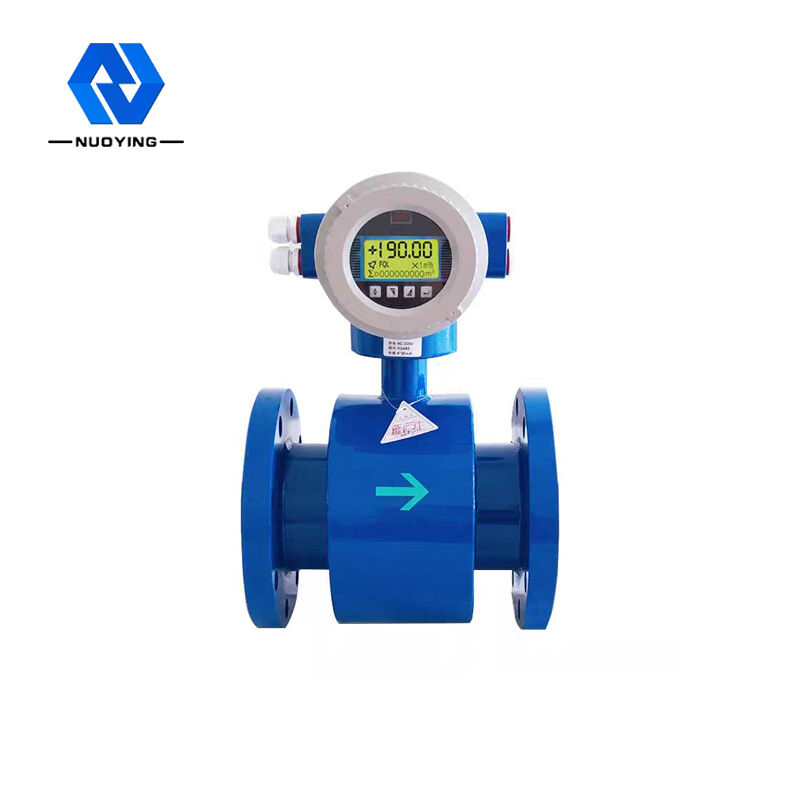

◎ Der Konverter verwendet eine Flüssigkristallanzeige mit Hintergrundbeleuchtung, die das Lesen bei direkter Sonneneinstrahlung oder in einem dunklen Raum erleichtert.
Das Einstellen von Parametern über Infrarot-Touch-Tasten kann sicher eingestellt werden, ohne die Abdeckung des Konverters in rauer Umgebung zu öffnen.
◎ Durchflussmesser ist ein Zweiwege-Messsystem mit drei Integratoren: Vorwärts-, Rückwärts- und Gesamtdifferenz;Kann Vorwärts- und Rückwärtsfluss anzeigen.
◎ Es hat mehrere Ausgänge: Strom, Impuls, digitale Kommunikation, HART.
◎ Der Konverter verfügt über die Funktionen Selbstdiagnose-Alarmausgang, Leerlasterkennungs-Alarmausgang, Alarmausgang für obere und untere Durchflussgrenze, Chargensteuerung und so weiter.
◎ Es kann nicht nur zur allgemeinen Prozesserkennung, sondern auch zur Messung von Zellstoff, Papierbrei und Pastenflüssigkeit verwendet werden.
◎ Der elektromagnetische Hochspannungs-Durchflussmesser verwendet die PFA-Siebauskleidungstechnologie, die gegen Hochdruck und Unterdruck beständig ist und speziell in der petrochemischen und mineralischen Industrie eingesetzt wird.
◎ Explosionsgeschützte Geräte können an entsprechenden explosionsgeschützten Orten eingesetzt werden.
Elektromagnetischer Durchflussmesser für RohrleitungenTechnische Parameter
| Typische Anwendung | Messung des Flüssigkeitsdurchflusses in einer typischen Rohrleitung | |
| Nenndurchmesser | DN6mm-DN3000mm | |
| Nenndruck | 0,6 ~ 4,0 MPa (Sonderdruck kann angepasst werden) | |
| Messbereich | 1500:1 Durchflusseinstellung < 15 m/s | |
| Messgenauigkeit | 0,5 % Standardeinstellung, 0,3 % oder 0,2 % optional | |
| Futter-Material | Polychloroprenkautschuk, Polyurethankautschuk, Silikonfluorkautschuk, PTFE, Perfluorethylenpropylen (F46) und PFA | |
| Elektrodenformen | Standard-, Schaber- und Wechselform | |
| Elektrodenmaterial | 16, Hastelloy B, Hastelloy C, Titan, Tantal, Platin/Iridium-Legierung, mit Edelstahl beschichtetes Wolframkarbid | |
| Mittlere Temperatur | Integrierter Typ | -20℃~+70℃ |
Geteilter Typ | Neoprenfutter und Polyurethanfutter -20℃~+60℃ | |
| PTFE, PFA, F46, Silikon-Fluorkautschuk-Auskleidung 40℃~+180℃ | ||
| Umgebungstemperatur | -25℃~+60℃ | |
| Luftfeuchtigkeit | 5~100 % RH (relative Luftfeuchtigkeit) | |
| Energieversorgung | AC220V50Hz/DC24V/3,6V | |
| Energieverbrauch | < 15W | |
| Ausgangssignal | Frequenz-, Alarm- und Impulsausgang | |
| Kommunikationsmodus | Serielle Kommunikationsschnittstelle RS232C oder RS485, HART-Kommunikationsprotokoll, mit Blitzschutzprotokoll (10 Jahre) | |
| Ausschaltschutz | Intern mit einer Non-Power-Off-Uhr ausgestattet, die 16 Power-Off-Zeiten speichern kann | |
| Zähler | Insgesamt positiv, insgesamt umgekehrt | |
| Übereinstimmungsgenauigkeit | Wählbar sind ± 0,5 % des angezeigten Wertes, ± 0,3 % oder 0,2 % des angezeigten Wertes | |
| Dämpfungszeit | konstant Kontinuierliche Variable ist wählbar von 0~100s (90%) | |
| Dielektrische Leitfähigkeit | ≥ 20 µs/cm | |

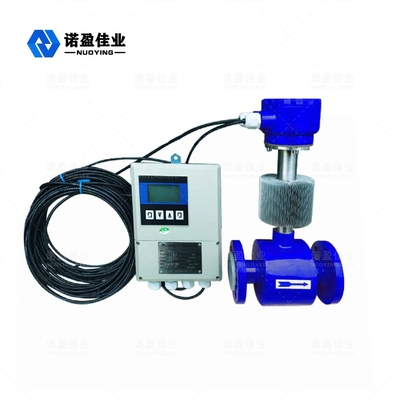

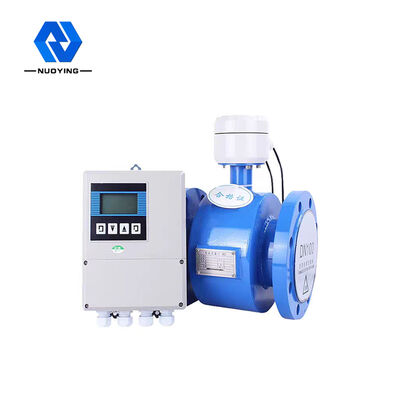

| Strukturtyp | all-in-one, geteilt, getaucht, explosionsgeschützt | |
| Schutzklasse | IP65, IP67, IP68 (optional) | |
| Explosionsgeschützte Klasse | Exia IICT5 Ga, ExdICT5 Gb (Details siehe Zertifikat) | |
※ Bemerkungen: Produkte können nach den spezifischen Anforderungen angepasst und gestaltet werden
Elektromagnetischer Durchflussmesser für Rohrleitungen Produkt Anwendungen
Es ist weit verbreitet in verschiedenen Branchen wie Stahl, Elektrizität, Erdöl, chemische Industrie, Kohle, Metallurgie, Mineralien, Papierherstellung, Wasserversorgung und -entwässerung, Lebensmittel, Medizin und anderen.
