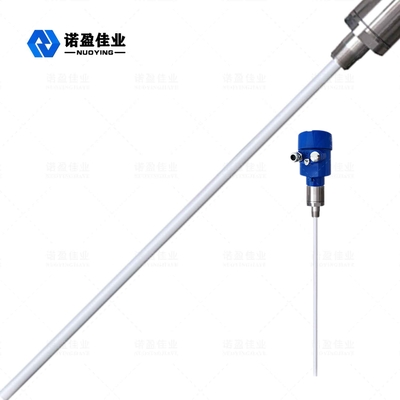

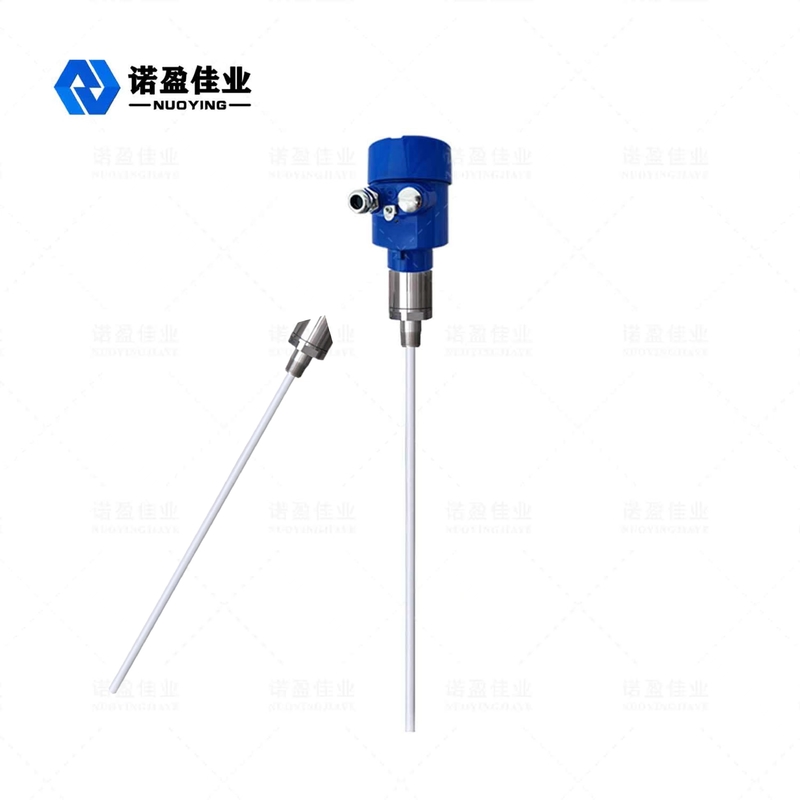

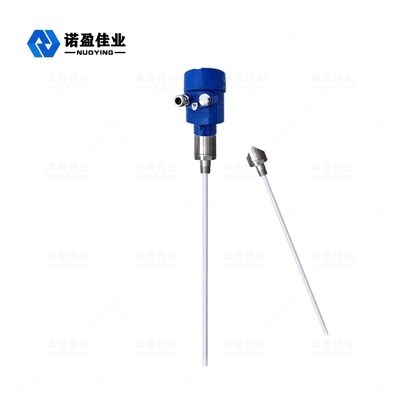

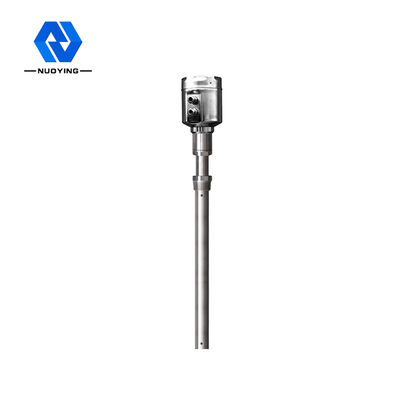

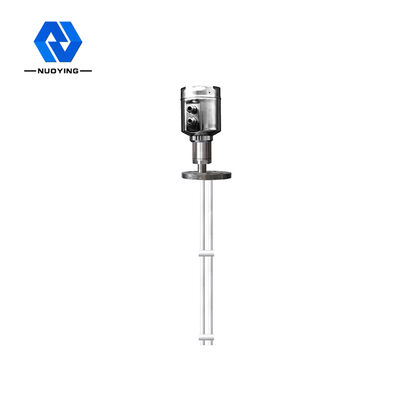

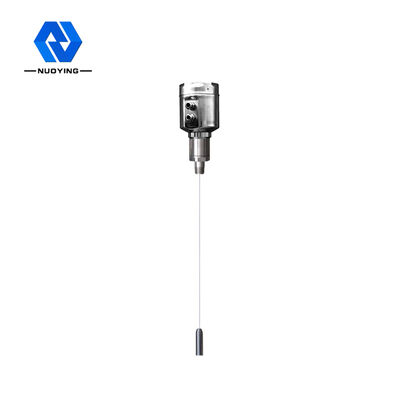

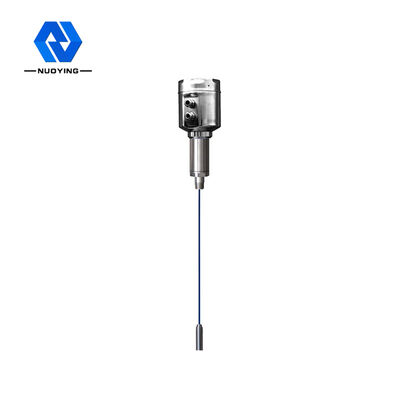

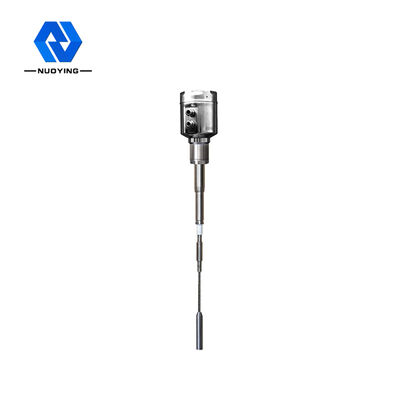

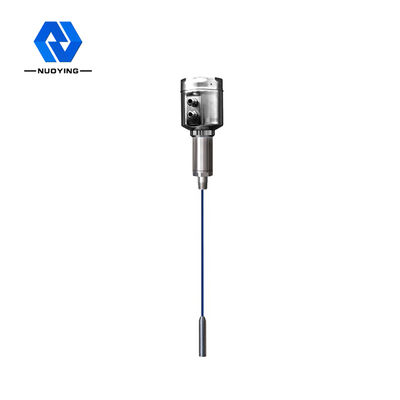

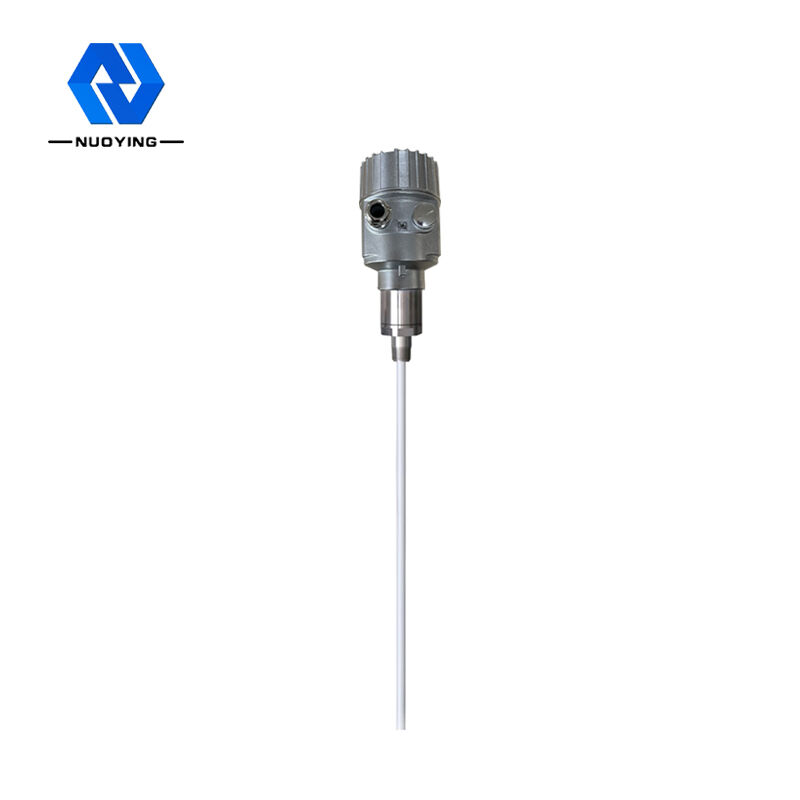

NYSP-M16 Anti-Hang-Fähigkeit Stabiles, zuverlässiges HF-Durchgangspegelmessgerät

NYSP-M16 Anti-Hang-Fähigkeit Stabiles, zuverlässiges HF-Durchgangspegelmessgerät

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYSP-M16
MOQ: 1 Stück
Preis: $503.379/pcs
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück/pro Monat
Einzelheiten
Herkunftsort:
Xi’an Shaanxi, China
Zertifizierung:
CE
Typische Anwendung:
Flüssigkeit, Staub, fest
Produktmodelle:
NYSP-M16
Antennentyp:
Typ mit hartem Stab, Typ mit weichem Kabel
Antennenmaterial:
PTFE, 304, 316
Messbereich:
3m, 20m
Meßgenauigkeit:
0,05 % ~ 0,1 % F.S
Signalausgabe:
4… 20mA/HART/RS485/Modbus
Elektrische Schnittstelle:
M20 × 1,5, ½ "NPT
Verpackung Informationen:
Karton, Export-Standardverpackung
Versorgungsmaterial-Fähigkeit:
1000 Stück/pro Monat
Produktbeschreibung

NYSP-M16 Anti-Hang-Fähigkeit Stabiles, zuverlässiges HF-Durchgangspegelmessgerät





NYSP-M16 Funktionsprinzip des HF-Admittanzpegelmessers



Der HF-Admittanzpegelmesser ist ein Produkt zur kontinuierlichen Pegelmessung, das auf dem HF-Admittanzprinzip basiert.Das Produkt hat die Vorteile einer hohen Stabilität, einer hohen Empfindlichkeit und einer breiten Anwendung.Im Vergleich zum herkömmlichen kapazitiven Füllstandsmesser lässt sich das Instrument durch den modularen Aufbau einfach und bequem einstellen.Sobald die Einstellung abgeschlossen ist, kann es normal und lebenslang wartungsfrei verwendet werden.Es ermöglicht Benutzern, die Bedienung des Geräts intuitiv zu verstehen und Probleme rechtzeitig zu lösen.Es ist auch in komplexen industriellen Situationen sicher und zuverlässig.

Die HF-Admittanzmesstechnik ist eine Füllstandsmesstechnik mit einzigartigen Vorteilen.Obwohl das Konzept dem der allgemeinen kapazitiven Messtechnik sehr ähnlich ist, fügt die HF-Admittanz-Technologie der elektronischen Einheit eine Driving Shield-Schaltung und eine Chopper-Schaltung hinzu, sodass eine unabhängige Messung von Impedanz und kapazitiver Reaktanz realisiert werden kann.Nach der Berechnung physikalischer Gesetzmäßigkeiten sind Impedanz und kapazitive Reaktanz jedes Behangmaterials gleich, sodass der Einfluss des Behangmaterials gemessen und durch die Phasenverschiebung des Schwingkreises aus der Gesamtleistung eliminiert werden kann.

Die Sonde des HF-Admittanzpegelmessers ist im Lagertank installiert, und die Änderung des HF-Signals, die durch die Änderung des Materialpegels verursacht wird, wird durch die Sonde erhalten.Das Driving Shield-Ende der Sonde kann verhindern, dass der HF-Strom eine Schleife durch das hängende Material bildet, wodurch die Genauigkeit der Instrumentenmessung sichergestellt wird.


NYSP-M16 Technische Parameter des HF-Admittanzpegelmessers


Typische Anwendung

Flüssigkeit, Staub, Feststoff
Produktmodelle

NYSP-M16

Antennentyp Flexibles Kabel, harte Stange
Antennenmaterial PTFE, 304, 316
Messbereich 3 m, 20 m (Hunderte von Metern können für Tiefbrunnen gemessen werden, die angepasst werden können)
Meßgenauigkeit 0,05 % ~ 0,1 %F.S
Energieversorgung 24VDC
Signalausgang 4...20mA/HART/RS485/Modbus...
Prozesstemperatur -40~+130℃,-100~+200℃,-40~+260℃,-50~+500℃
Prozessdruck -0,1 bis 1,6 MPa, -0,1 bis 4,0 MPa, -0,1 bis 6,3 MPa
Prozessverbindung Gewinde, Flansch (optional)
Elektrische Schnittstelle M20 × 1,5, ½ "NPT
Schutzklasse IP65, IP67, IP68 (optional)
Explosionsgeschützter Grad Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (Details siehe Zertifikat)



Hinweis: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst und gestaltet werden!



NYSP-M16 Konstruktionsmerkmale des HF-Admittanzpegelmessers



Das einzigartige Driving Shield-Schaltungsdesign aus Anti-Hang-Material verbessert die Anti-Hang-Materialfähigkeit

Stromversorgungsbereich: 13~35VDC

Prozesstemperatur der adaptiven Sonde: - 100 ℃~800 ℃

Keine Totzonenmessung, die auf die Füllstandsmessung von mehr als zehn Zentimetern oder sogar mehreren Zentimetern angewendet werden kann

Der maximale Messbereich kann Hunderte von Metern, sogar Hunderte von Metern erreichen

Die Trennschichtmessung von viskosen Materialien ist der große Vorteil des Gerätes

Stabile und zuverlässige Leistung, beständig gegen Flugasche, Stanzen, Wasserdampf, Kristallisation und Wachsablagerung

Keine Wartung, keine beweglichen Teile, keine leicht verschlissenen Teile, keine regelmäßige Reinigung, Wartung und Fehlerbehebung
