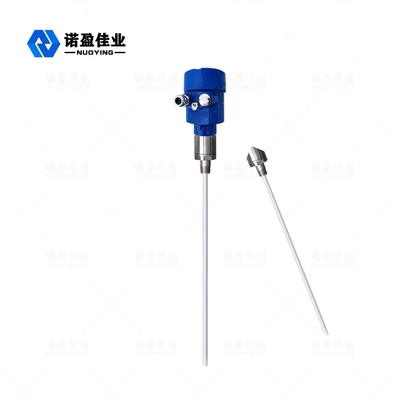

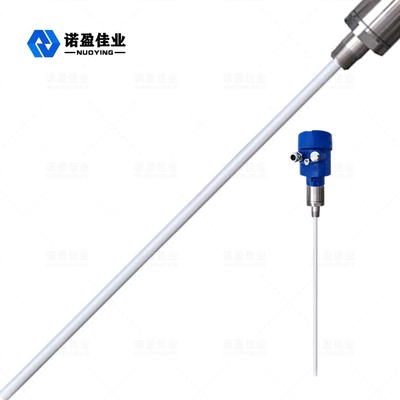

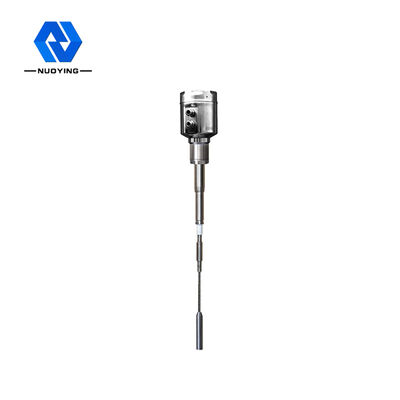

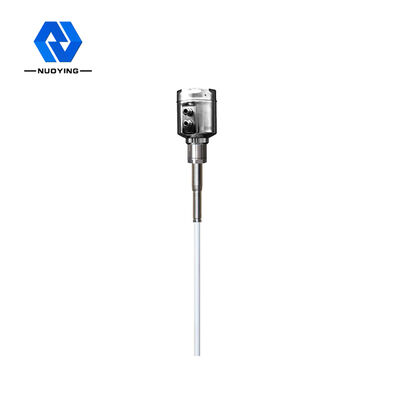

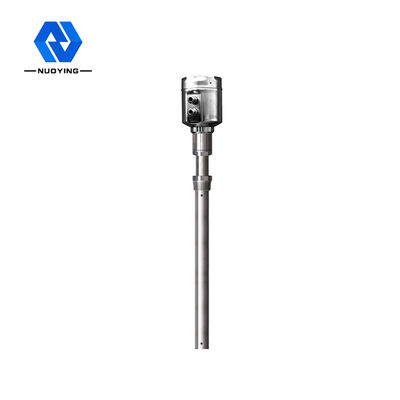

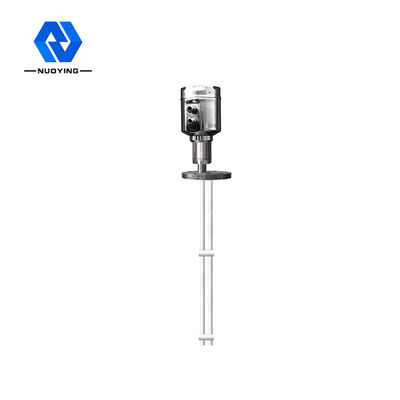

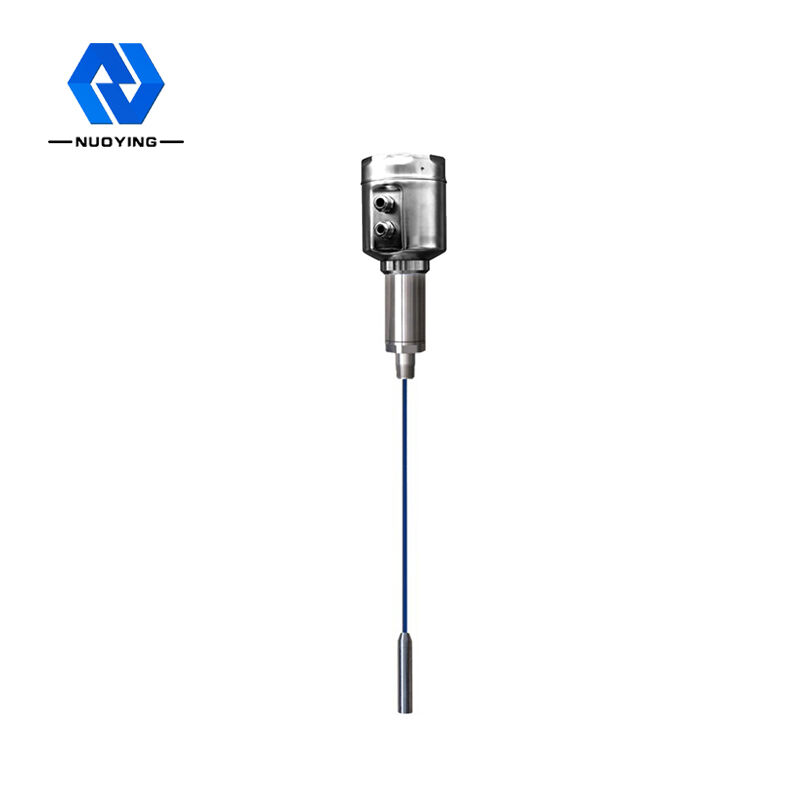

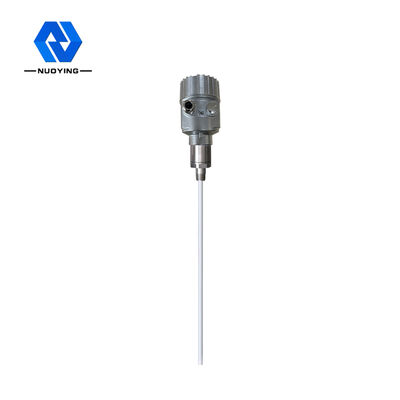

NYSP-M17 Messbarer HF-Durchlasspegelmesser für korrosive Flüssigkeiten

NYSP-M17 Messbarer HF-Durchlasspegelmesser für korrosive Flüssigkeiten

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYSP-M17
MOQ: 1 Stück
Preis: $503.379/pcs
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück/pro Monat
Einzelheiten
Herkunftsort:
Xi’an Shaanxi, China
Zertifizierung:
CE
Typische Anwendung:
Ätzend Flüssigkeit, Staub, Feststoff
Produktmodelle:
NYSP-M17
Antennentyp:
Typ mit hartem Stab, Typ mit weichem Kabel
Antennenmaterial:
PTFE, 304, 316
Messbereich:
3m, 20m
Messgenauigkeit der Prozesstemperatur:
-40~+130℃
Signalausgabe:
4… 20mA/HART/RS485/Modbus
Elektrische Schnittstelle:
M20 × 1,5, ½ "NPT
Verpackung Informationen:
Karton, Export-Standardverpackung
Versorgungsmaterial-Fähigkeit:
1000 Stück/pro Monat
Produktbeschreibung

NYSP-M17 Messbarer HF-Durchgangspegelmesser für korrosive Flüssigkeiten





NYSP-M17 Funktionsprinzip des HF-Admittanzpegelmessers



Der HF-Admittanzpegelmesser ist eine Art Produkt zur kontinuierlichen Pegelmessung, das auf dem HF-Admittanzprinzip basiert.Das Produkt hat die Vorteile einer hohen Stabilität, einer hohen Empfindlichkeit und einer breiten Anwendung.Im Vergleich zu herkömmlichen Kapazitäts-Füllstandsmessgeräten ist es modular aufgebaut, wodurch das Instrument einfach und bequem eingerichtet werden kann.Nach Abschluss der Einrichtung kann es normal verwendet werden und ist lebenslang wartungsfrei.Es ermöglicht Benutzern, den Betrieb der Ausrüstung zu visualisieren und Probleme rechtzeitig zu lösen.Es ist auch in komplexen industriellen Umgebungen sicher und zuverlässig.

Die HF-Leitfähigkeitsmesstechnik ist eine Füllstandsmesstechnik mit einzigartigen Vorteilen.Obwohl das Konzept der allgemeinen Kapazitätsmesstechnik sehr ähnlich ist, fügt die HF-Leitfähigkeitstechnik der elektronischen Einheit eine Antriebsabschirmungsschaltung und eine Zerhackerschaltung hinzu, wodurch eine unabhängige Messung von Impedanz und kapazitivem Widerstand ermöglicht wird.Gemäß der Berechnung der physikalischen Gesetze sind die Impedanz und der kapazitive Widerstand jeder Aufhängung gleich, sodass der durch die Aufhängung verursachte Effekt gemessen und durch die Phasenverschiebung des Schwingkreises aus der Gesamtleistung eliminiert werden kann.

Die Sonde des HF-Leitfähigkeits-Füllstandsmessers ist im Tank installiert und die durch die Füllstandsänderung verursachte Änderung des HF-Signals wird über die Sonde erhalten.Die Treiberabschirmung der Sonde verhindert, dass der HF-Strom eine Schleife durch das hängende Material bildet, wodurch die Genauigkeit der Instrumentenmessung sichergestellt wird.



NYSP-M17 Technische Parameter des HF-Admittanzpegelmessers


Typische Anwendung

Ätzend Flüssigkeit, Staub, Feststoff
Produktmodelle

NYSP-M17

Antennentyp Flexibles Kabel, harte Stange
Antennenmaterial PTFE, 304, 316
Messbereich 3 m, 20 m (Hunderte von Metern können für Tiefbrunnen gemessen werden, kundenspezifisch)
Meßgenauigkeit 0,05 % ~ 0,1 %F.S
Energieversorgung 24VDC
Signalausgang 4...20mA/HART/RS485/Modbus...
Prozesstemperatur -40~+130℃
Prozessdruck -0,1 bis 1,6 MPa, -0,1 bis 4,0 MPa, -0,1 bis 6,3 MPa
Prozessverbindung Gewinde, Flansch (optional)
Elektrische Schnittstelle M20 × 1,5, ½ "NPT
Schutzklasse IP65, IP67, IP68 (optional)
Explosionsgeschützter Grad Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (Details siehe Zertifikat)



Hinweis: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst und gestaltet werden!



NYSP-M17 Konstruktionsmerkmale des HF-Admittanzpegelmessers



Das einzigartige Anti-Hanging-Material-Drive-Shield-Schaltungsdesign verbessert die Fähigkeit, hängendes Material zu verhindern.

Stromversorgungsbereich.13~35VDC

Prozesstemperatur der adaptiven Sonde.- 100 ℃~800 ℃

Keine Totwinkelmessung, kann auf ein Dutzend Zentimeter oder sogar einige Zentimeter Füllstandsmessung angewendet werden

Der maximale Messbereich kann Hunderte von Metern oder sogar Hunderte von Metern erreichen

Die Trennschichtmessung von viskosen Materialien ist der größte Vorteil des Instruments

Stabile und zuverlässige Leistung, beständig gegen Flugasche, Rohlinge, Wasserdampf, Kristallisation und Wachsablagerungen

Keine Wartung, keine beweglichen Teile, keine Verschleißteile, keine regelmäßige Reinigung, Wartung und Inbetriebnahme
