Produktdetails:
|
| Antennenmaterial: | 304, 316 | Typische Anwendung: | flüssig, Schnittstellenmaß |
|---|---|---|---|
| Prozessdruckschnittstelle: | -0,1 ~ 10,0 MPa | Temperaturgenauigkeit: | -40~+200℃ |
| Produktmodelle: | NYCZ500 | Signalausgabe: | 4… 20mA/HART/RS485/Modbus |
| Antennentyp: | Kabeltyp, Poltyp | Messbereich: | 0-50~5000mm (Kabelart: 25m) |
NYCZ500 Magnetostriktives Hochpräzisions- und Sicherheits-Füllstandsmessgerät
Funktionsprinzip des magnetostriktiven Füllstandsmessers NYCZ500

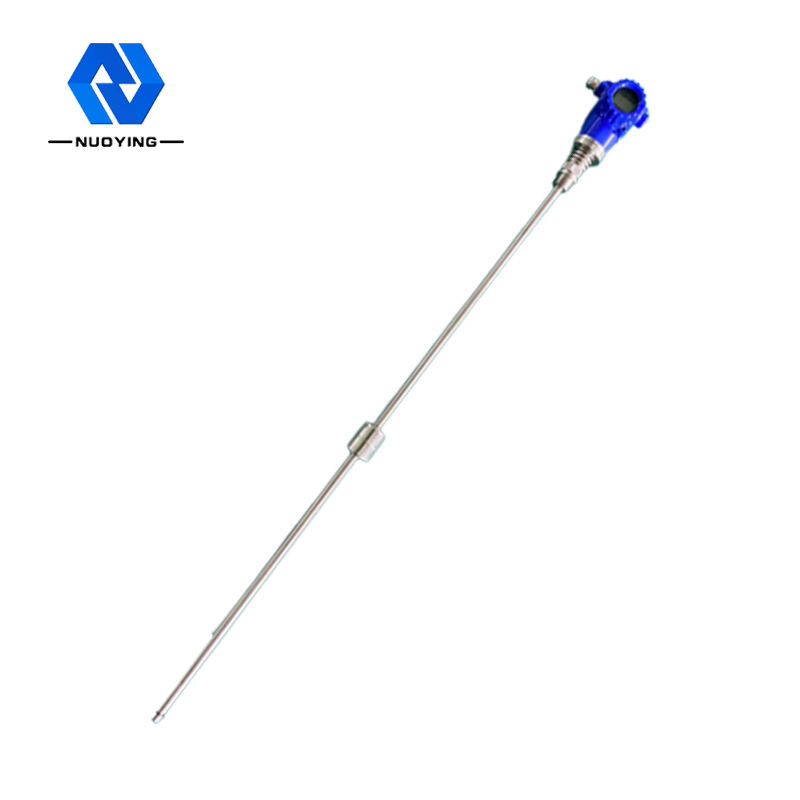

Das Arbeitsprinzip des magnetostriktiven Füllstandsmessers ist in der Abbildung dargestellt.Das Produkt besteht hauptsächlich aus einem Messstab, einer elektronischen Kammer und einer berührungslos schwimmenden Kugel, die auf dem Messstab angebracht ist.Im Messstab ist ein magnetostriktiver Draht (Wellenleiterdraht) eingebaut.Der Messstab besteht aus nichtmagnetischem Edelstahlrohr, das den Hohlleiterdraht sehr gut schützt.
Wenn der magnetostriktive Füllstandsmesser arbeitet, sendet der Impulsgeber in der Elektronikkammer einen Startimpuls.Wenn dieser Startimpuls in den Wellenleiterdraht übertragen wird, erzeugt er ein rotierendes Magnetfeld, das sich in Richtung des Wellenleiterdrahts bewegt.Wenn dieses Magnetfeld auf das permanente Magnetfeld in der Schwimmerkugel trifft, erzeugt es einen magnetostriktiven Dehnungseffekt, der dazu führt, dass sich der Wellenleiterdraht verdreht und eine mechanische Welle mit konstanter Geschwindigkeit erzeugt.Diese mechanische Welle breitet sich in zwei Richtungen aus.Die am Ende des Messstabes ankommende mechanische Welle wird vom Dämpfer absorbiert.Die zur Elektronikkammer zurückgesendete mechanische Welle wird von dem in der Elektronikkammer eingebauten Energieaufnahmemechanismus erfasst und in den entsprechenden Stromimpuls umgewandelt.Der Energieaufnahmemechanismus berechnet die Zeitdifferenz zwischen den beiden Impulsen, um die Höhe des gemessenen Flüssigkeitspegels genau zu messen.
| Typische Anwendung | Flüssigkeit, Trennschichtmessung |
| Produktmodell | NYCZ500 |

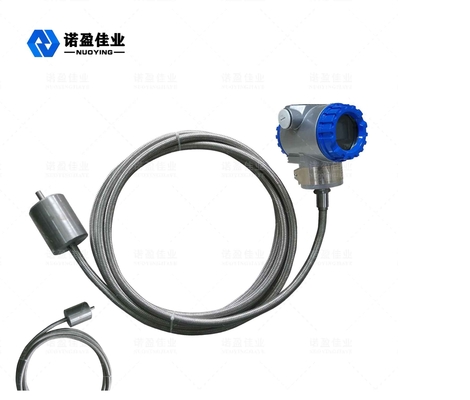

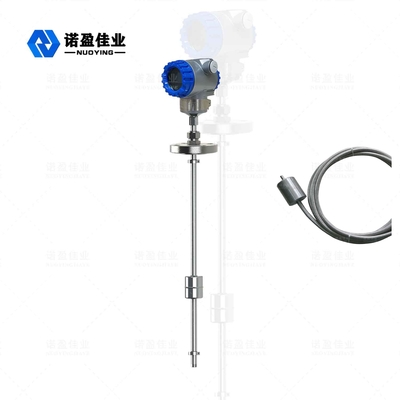

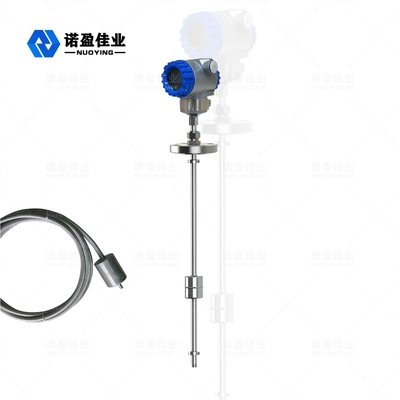

| Antennentyp | Kabeltyp, Poltyp |
| Antennenmaterial | 304.316 |
| Messbereich | 0-50~5000mm (Kabeltyp: 25m) |
| Meßgenauigkeit | ±0,5 mm |
| Energieversorgung | 24 VDC (zweiadrig, vieradrig), 220 VAC |
| Signalausgang | 4...20mA/HART/RS485/Modbus... |
| Arbeitsstrom | 4...20mA |
| Ladeeigenschaften | Wenn der charakteristische Laststrom ausgegeben wird, beträgt der maximale Lastwiderstand 600 Ω;Bei Spannungsausgabe beträgt der maximale Lastwiderstand 2mA |
| Prozesstemperatur | -40~+200℃ |
| Reaktionszeit | 0,2~5 ms |
| Prozessdruck | -0,1 ~ 10,0 MPa |
| Prozessverbindung | Gewinde, Halterung, Flansch (optional) |
| Auflösung | ±1mm |
| Schutzgrad | IP65, IP67, IP68 (optional) |
|
Explosionsgeschützt Klasse |
Exia II CT6 Ga, Exd II CT6 Gb (Details siehe Zertifikat) |
Hinweis: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst und gestaltet werden!
NYCZ500 Magnetostriktiver FüllstandsmesserDesign-Merkmale
◎ Umfangreichere Anwendbarkeit mit mehreren Sondenformen, mehreren Prozessanschlussformen und mehreren Produktionsmaterialien, die angepasst werden können;
◎ Starke Zuverlässigkeit: Da der magnetostriktive Füllstandsmesser das Wellenleiterprinzip anwendet, gibt es kein mechanisch bewegliches Teil, sodass keine Reibung und kein Verschleiß auftreten.Der gesamte Messumformer ist von einem Edelstahlrohr umschlossen, das das Messmedium nicht berührt.Der Sensor arbeitet zuverlässig und hat eine lange Lebensdauer.
◎ Hohe Präzision: Da der magnetostriktive Flüssigkeitsstandmesser mit Wellenleiterimpulsen arbeitet, wird die gemessene Verschiebung durch Messen der Zeit des Startimpulses und des Endimpulses während der Arbeit bestimmt, sodass die Messgenauigkeit hoch und die Auflösung besser als 0,01% ist FS, eine Genauigkeit, die mit anderen Sensoren schwer zu erreichen ist.
◎ Gute Sicherheit: Der magnetostriktive Füllstandsmesser hat eine hohe Explosionsschutzleistung, ist eigensicher und sicher in der Anwendung und eignet sich besonders für die Messung von chemischen Rohstoffen und brennbaren Flüssigkeiten.Es ist nicht erforderlich, den Tankdeckel während der Messung zu öffnen, um die Unsicherheit der manuellen Messung zu vermeiden.
◎ Magnetostriktiver Flüssigkeitsstandsmesser ist einfach zu installieren und zu warten: Magnetostriktiver Flüssigkeitsstandsmesser wird im Allgemeinen durch die vorhandene Rohröffnung auf der Tankoberseite installiert, besonders geeignet für die Installation von unterirdischen Lagertanks und Lagertanks, die in Betrieb genommen wurden und können die normale Produktion während des Installationsvorgangs nicht beeinträchtigen.
