Produktdetails:
|
| Produktmodelle: | NYUHZ | Typische Anwendung: | Füllstandsmessung |
|---|---|---|---|
| Prozessdruckschnittstelle: | -0,1 ~ +16 MPa | Energieversorgung: | 24VAC, 1A |
| Temperaturgenauigkeit: | -50~+350℃ | Meßgenauigkeit: | ± 3 mm, ± 5 mm, ± 10 mm, ± 20 mm (optional) |
| Mittlere Dichte: | ≧ 0,425 g/cm3 | Messbereich: | 0 ~ 6 m |

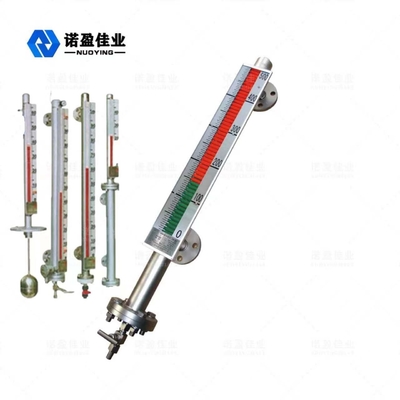

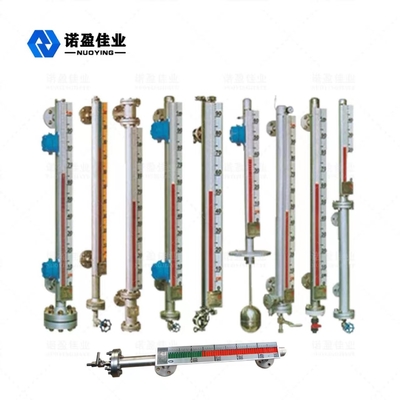

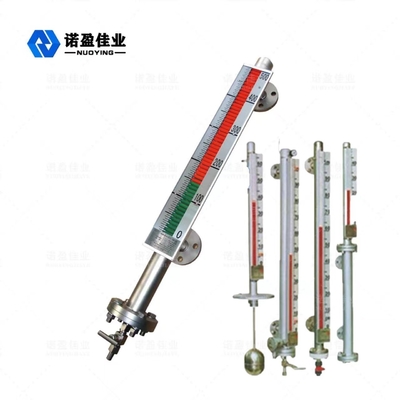

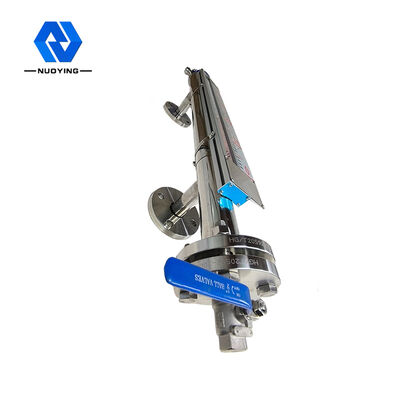

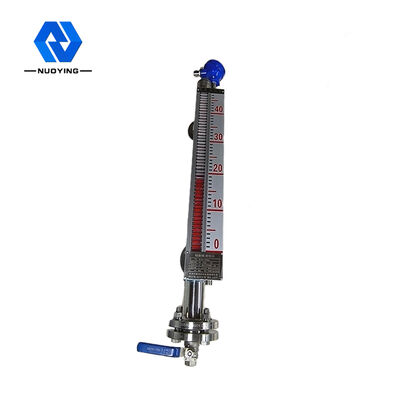

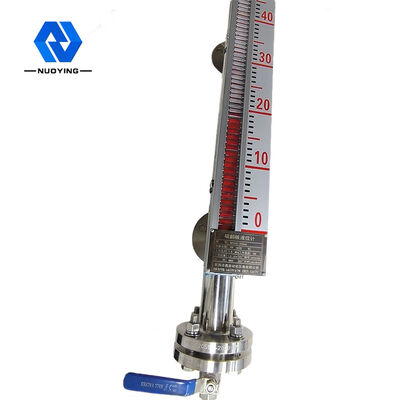

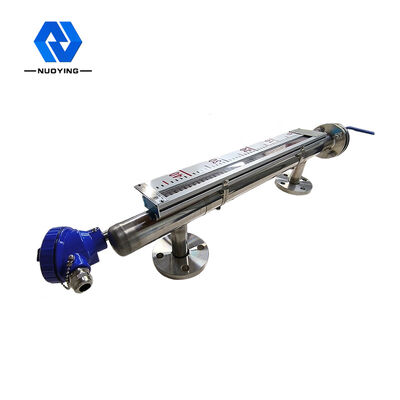

NYUHZ Hochdichter, auslaufsicherer Magnetklappen-Füllstandsmesser
NYUHZ MagnetklappePegelmesserArbeitsprinzip

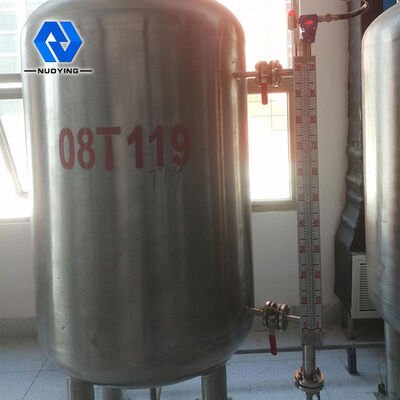

Der Magnetklappen-Füllstandsmesser kann zur Erkennung des mittleren Füllstands verschiedener Türme, Tanks, Tanks, Kugelbehälter, Kessel und anderer Geräte verwendet werden.Der Magnetklappen-Füllstandsmesser kann hochgradig abgedichtet, auslaufsicher und für hohe Temperaturen, hohen Druck und korrosionsbeständige Anlässe geeignet sein.
Der Magnetklappen-Füllstandsmesser hat einen Hohlraum (Messrohr oder Hauptrohr genannt), um die Schwimmerkugel zu halten, und der Hohlraum bildet eine Verbindung mit dem Behälter durch einen Flansch oder andere geeignete Verbindungsmethoden.Gemäß dem Prinzip des Verbinders ist bei der Änderung des Flüssigkeitsspiegels im Behälter der Flüssigkeitsspiegel im Hohlraum auf der gleichen Höhe wie der Flüssigkeitsspiegel im Behälter, so dass er die schwimmende Kugel im Hohlraum antreibt, sich nach oben zu bewegen und nach unten und steigen und fallen mit dem Steigen und Fallen des Flüssigkeitsspiegels im Behälter.Zu diesem Zeitpunkt können wir den Flüssigkeitsstand nicht sehen, daher ist außerhalb der Kammer eine magnetische Säulenanzeige installiert.

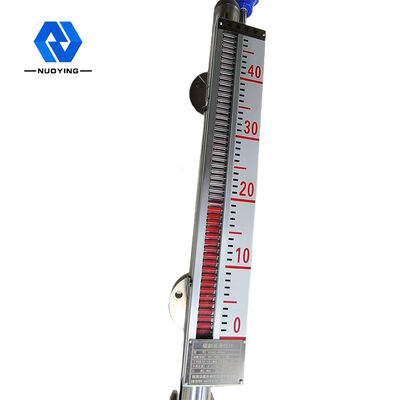

An der Verbindungsstelle zwischen der eingetauchten Flüssigkeit und dem schwimmenden Teil des Schwimmers ist ein permanentmagnetischer Stahl installiert.Beim Steigen und Sinken des Flüssigkeitsspiegels im Messbehälter hebt und senkt sich auch der Magnetschwimmer im Körperrohr des Füllstandsmessers.Der permanentmagnetische Stahl im Schwimmer wird durch magnetische Kopplung auf die magnetische Säulenanzeige übertragen, wodurch die rote und weiße Säule um 180 ° gedreht wird.Wenn der Flüssigkeitsstand steigt, wechselt die Säule von weiß zu rot, und wenn der Flüssigkeitsstand fällt, wechselt die Säule von rot zu weiß. Die rot-weiße Verbindung der Anzeige ist die tatsächliche Höhe des Flüssigkeitsstands im Behälter, so wie um eine klare Anzeige des Flüssigkeitsstands zu erreichen.
| Typische Anwendungen | Füllstandsmessung |
| Produktmodell | NYUHZ |
| Installationstyp | seitlich montiert, oben montiert |
| Hauptkörpermaterial | 304.316 |
| Messbereich | 0 ~ 6 m |
|
Meßgenauigkeit |
± 3 mm, ± 5 mm, ± 10 mm, ± 20 mm (optional) |
| Mittlere Dichte | ≥ 0,425 g/cm3 |
| Dichteunterschied | ≥ 0,1 g/cm3 |
| Mittlere Viskosität | ≤ 0,4 Pa.S |
| Steuerausgabe | 220 VAC, 1 A |
| Übertragungsausgang | 4... 20mA (Versorgung 24VDC) |
| Prozesstemperatur | -50~+350℃ |
| Prozessdruck | -0,1 ~ +16 MPa |
| Prozessverbindung | Flansch (optional) |
| Auflösung | ±1mm |
|
Schutzgrad |
IP65, IP67, IP68 (optional) |
|
Explosionsgeschützter Grad |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (Details siehe Zertifikat)
|
Hinweis: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst und gestaltet werden!
NYUHZ MagnetklappePegelmesserDesign-Merkmale
◎ Einfache Struktur, solide und zuverlässig, stabiler Betrieb.
◎ Die vor Ort angezeigte Skala ist klar und lesbar.
◎ Es kann den Flüssigkeitsstand von ätzenden, brennbaren, giftigen, heißen und bewegten Flüssigkeiten messen und anzeigen.
◎ Es können mehrere Installationsformen und Verbindungsformen ausgewählt werden.
◎ Der Auslegungsdruckbereich reicht von Vollvakuum bis 10 MPa.
◎ Auslegungstemperaturbereich - 160~+450 ℃.
◎ Professionelles Design kann für spezielle Drücke und Temperaturen ausgeführt werden.
