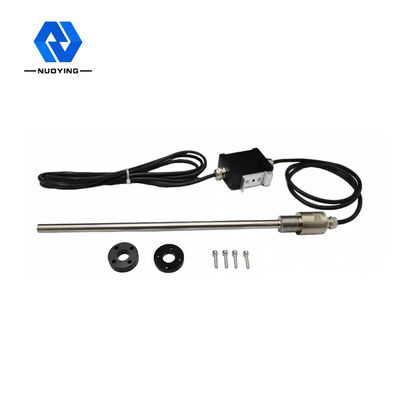

Hochpräzises magnetostriktives Füllstandmessgerät für Öltanks

Name: Hochpräzises magnetostriktives Füllstandmessgerät für Öltanks
Brand: Shaanxi Nuoying Automation Instrument Co., Ltd.
SKU: NYCZ500
Price: 251.74 USD
Availability: InStock

Markenbezeichnung:	NUOYINGJIAYE
Modellnummer:	NYCZ500
MOQ:	1 Stück
Preis:	$116.739 to $388.575/pcs
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	1000 Stück/pro Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

Xi’an Shaanxi, China

Zertifizierung:

Produktmodelle:

NYCZ500

Typische Anwendung:

Messung des Flüssigkeitsspiegels

Prozessdruckschnittstelle:

-0,1 bis 10,0 MPa

Schwimmbadmaterial:

F4, PP, 304, PTFE (optional)

Stromversorgung:

24VDC (zwei Leitungen, vier Leitungen), 220VAC

Signalausgang:

4 ... 20 mA/Hart/RS485/Modbus ...

Prozesstemperatur:

-40~+200℃

Prozessanbindung:

Garn, Flansche, Halterung (optional)

Verpackung Informationen:

Karton, Export-Standardverpackung

Versorgungsmaterial-Fähigkeit:

1000 Stück/pro Monat

Produktbeschreibung

Nuoying NYCZ500Magnetostriktiver Füllstandsmesser Übersicht

Produktparameter

Typische Anwendung	Flüssigkeitsstandsmessung
Antennenmaterial	304, 316L (optional)
Messbereich	0-50～5000mm (Kabeltyp: 25m)
Stromversorgung	24VDC (Zweiadrig, Vieradrig)
Medientemperatur	-40~+200℃
Prozessdruck	-0,1~2,0MPa
Prozessanschluss	Gewinde, Flansch, Halterung (optional)
Signalausgang	4...20mA/HART/RS485/Modbus...

Produktbeschreibung

Funktionsprinzip des magnetostriktiven Füllstandsmessers NYCZ500

Das Funktionsprinzip des magnetostriktiven Füllstandsmessers ist in der Abbildung dargestellt. Das Produkt besteht hauptsächlich aus einer Messstange, einem Elektronikgehäuse und einer berührungslosen Schwimmkugel auf der Messstange. Die Messstange ist mit einem magnetostriktiven Draht (Wellenleiterdraht) ausgestattet, und die Stange besteht aus einem nichtmagnetischen Edelstahlrohr, das den Wellenleiterdraht sehr gut schützt. Wenn der magnetostriktive Füllstandsmesser arbeitet, sendet der Impulsgenerator im Elektronikgehäuse einen Startimpuls aus. Wenn dieser
Startimpuls im Wellenleiterdraht übertragen wird, erzeugt er ein rotierendes Magnetfeld, das sich in Richtung des Wellenleiterdrahts ausbreitet. Diese mechanische Welle breitet sich in zwei Richtungen aus: Die mechanische Welle, die das Ende der Messstange erreicht, wird vom Dämpfer absorbiert, die mechanische Welle, die zurück in Richtung des Elektronikgehäuses läuft, wird vom Energieaufnahme-Mechanismus im Elektronikgehäuse erfasst und in einen entsprechenden Stromimpuls umgewandelt, und der Energieaufnahme-Mechanismus
berechnet dann die Zeitdifferenz zwischen den beiden Impulsen, um die Höhe des gemessenen Flüssigkeitsstands genau zu messen.

Konstruktionsmerkmale des magnetostriktiven Füllstandsmessers NYCZ500

1. Breitere Anwendbarkeit, eine Vielzahl von Sondentypen, eine Vielzahl von Prozessanschlussformen, eine Vielzahl von Produktionsmaterialien, kundenspezifisches Design möglich;
2. Zuverlässigkeit: Da der magnetostriktive Füllstandsmesser das Wellenleiterprinzip verwendet, gibt es keine mechanisch beweglichen Teile, daher keine Reibung, kein Verschleiß. Der gesamte Wandler ist in einem Edelstahlrohr eingeschlossen, und das Messmedium ist berührungslos, was einen zuverlässigen Sensorbetrieb und eine lange Lebensdauer gewährleistet.
3. Hohe Genauigkeit: Da der magnetostriktive Füllstandsmesser mit Wellenleiterimpulsen arbeitet, wird die gemessene Verschiebung durch Messung der Zeit des Startimpulses und des Endimpulses bestimmt. Daher ist die Messgenauigkeit hoch und die Auflösung besser als 0,01% FS, was mit anderen Sensoren schwer zu erreichen ist.
4. Gute Sicherheit: Der magnetostriktive Füllstandsmesser verfügt über eine hohe Ex-Schutz-Leistung, ist eigensicher und sicher in der Anwendung, besonders geeignet für die Messung von chemischen Materialien und brennbaren Flüssigkeiten. Es ist nicht notwendig, den Deckel des Tanks während der Messung zu öffnen, was die Unsicherheit manueller Messungen vermeidet.
5. Einfache Installation und Wartung des magnetostriktiven Füllstandsmessers: Der magnetostriktive Füllstandsmesser wird im Allgemeinen durch die vorhandene Öffnung an der Oberseite des Tanks installiert, besonders geeignet für die Installation in unterirdischen Tanks und bereits in Betrieb befindlichen Tanks, und kann den normalen Produktionsbetrieb während des Installationsprozesses nicht beeinträchtigen.

Anwendungsbereiche des magnetostriktiven Füllstandsmessers NYCZ500

1. Füllstandsmessung und -regelung im industriellen Bereich
2. Füllstandsmessung und -regelung in Tanks
3. Flüssigkeitsstandregelung in chemischen Prozessen
4. Flüssigkeitsstandregelung von pharmazeutischen Tanks
5. Steuerung von Lebensmittel- und Getränketanks
6. Überwachung des Wasserstands in Dämmen
7. Trinkwasser- und Abwasseraufbereitung
8. Messung und Regelung der Öl-Wasser-Grenzfläche
9. Messmanagement-System für Tankstellen
10. Andere Flüssigkeitsstandsmessungen und -regelungen...
