Hochtemperaturbeständiger RF-Admittanz-Füllstandsmesser, korrosionsbeständiger und explosionsgeschützter Füllstandsregler

Name: Hochtemperaturbeständiger RF-Admittanz-Füllstandsmesser, korrosionsbeständiger und explosionsgeschützter Füllstandsregler
Brand: Shaanxi Nuoying Automation Instrument Co., Ltd.
SKU: NYSP-M
Price: 329.00 USD
Availability: InStock

Markenbezeichnung:	NUOYING
Modellnummer:	NYSP-M
MOQ:	1 PCS
Preis:	$129 to $529/pcs
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	1000 Stück pro Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

Xi'an, Shaanxi, China

Zertifizierung:

CE, SIL, ATEX

Grad:

Industriell

Garantie:

12 Monate

Maßgeschneiderte Unterstützung:

OEM, ODM

Markenname:

NUOYING

Typische Anwendung:

Korrosive/leitende Flüssigkeiten,viskose Flüssigkeiten

Messgenauigkeit:

0,05%~ 0,1%fs

Stromversorgung:

24Vdc

Prozessanbindung:

3/4" BSPT-Dreh ((Standard),Methode Blaue Installation ((optional)

Mittlere Temperatur:

-40~+260℃

Prozessdruck:

-0.1 ~ 4,0mpa

Signalausgang:

4 ... 20 mA/Hart/RS485/Modbus ...

Schutzgrad:

IP 65, IP 67, IP 68 (optional)

Verpackung Informationen:

40*30*30CM

Versorgungsmaterial-Fähigkeit:

1000 Stück pro Monat

Produktbeschreibung

Hochtemperaturfester HF-Admittanz-Füllstandsmesser, korrosionsbeständiger und explosionsgeschützter Füllstandsregler

Nuoying NYSP-MRadiofrequenz-Admittanz-Füllstandsmesser Übersicht

Produktbeschreibung

Funktionsprinzip des NYSP-M HF-Admittanz-Füllstandssenders

Die HF-Leitfähigkeitsmesstechnik ist eine Füllstandmesstechnik mit einzigartigen Vorteilen. Obwohl das Konzept dem der allgemeinen kapazitiven Messtechnik ähnelt, integriert die HF-Leitfähigkeitstechnik eine Treiberschirmungsschaltung und eine Chopperschaltung in der elektronischen Einheit, wodurch eine getrennte Messung von Impedanz und kapazitiver Resistenz ermöglicht wird. Die Impedanz und die Reaktanz jedes Anhängers werden nach physikalischen Gesetzen berechnet und sind betragsmäßig gleich, so dass die Auswirkung des Anhängers durch Phasenverschiebung der Oszillatorschaltung vom Gesamtausgang gemessen und eliminiert werden kann.
Die Sonde des HF-Leitfähigkeits-Füllstandsmessers wird im Tank installiert und die durch die Pegeländerung verursachte Änderung des HF-Signals wird von der Sonde erfasst. Das Treiberschirmungsende der Sonde verhindert, dass der HF-Strom eine Schleife durch das hängende Material bildet, was die Genauigkeit der Messung gewährleistet.
Die HF-Leitfähigkeitsmesstechnik ist eine Füllstandmesstechnik mit einzigartigen Vorteilen. Obwohl das Konzept der allgemeinen Kapazitätsmesstechnik ähnelt, integriert die HF-Leitfähigkeitstechnik eine Treiberschirmungsschaltung und eine Chopperschaltung in der elektronischen Einheit, so dass Impedanz und Kapazitätswiderstand separat gemessen werden können. Die Impedanz und die Reaktanz jedes Hängers werden nach physikalischen Gesetzen berechnet und sind betragsmäßig gleich, so dass die Auswirkung des Hängers durch die Phasenverschiebung der Oszillatorschaltung vom Gesamtausgang gemessen und entfernt werden kann.
Die Sonde des Radiofrequenz-Leitfähigkeits-Füllstandsmessers wird im Lagertank installiert, und die durch die Pegeländerung verursachte Radiofrequenz-Signaländerung wird über die Sonde erfasst. Die angetriebene Abschirmung der Sonde verhindert, dass der HF-Strom durch das hängende Material eine Schleife bildet, was genaue Messungen gewährleistet.

NYSP-M HF-Admittanz-Füllstandssender Designmerkmal

1. Anti-Haftmaterial: Das einzigartige Design der Treiberschirmungsschaltung verbessert die Leistung gegen Haftmaterial.
2. Spannungsversorgungsbereich: Betriebsspannungsbereich: 13 ~ 35VDC.
3. Anpassungsfähigkeit: Sondentemperatur: -100 °C ~ 800 °C; keine Messung im toten Winkel, kann in horizontalen Messsituationen von mehr als zehn Zentimetern oder sogar wenigen Zentimetern verwendet werden, mit einem großen Messbereich; der maximale Messbereich von bis zu Hunderten von Metern, oder sogar Hunderten von Metern; die Messung von Grenzflächen viskoser Materialien ist der große Vorteil des Instruments.
4. Stabilität: Der Ausgang ist stabil und zuverlässig und widerstandsfähig gegen den Einfluss von Flugasche, Verladung, Wasserdampf,
Kristallisation und Wachsbildung.
5. Wartungsfrei: keine beweglichen, keine leicht verschleißenden Teile, keine Notwendigkeit für häufige Reinigung, Wartung, Inbetriebnahme.

NYSP-M HF-Admittanz-Füllstandssender Anwendungsbereich

1. Lebensmittel: Saftfabriken, Milchfabriken, Tomatenmark-Lagertanks, Brauereilagertanks usw.
2. Pharmazeutika: Lagerbehälter für pharmazeutische Zwischenprodukte, Separatoren, Fermentationsbehälter usw.
3. Wasseraufbereitung: Wasserreservoirs, Klärgruben, Wasseraufbereitungstanks, Absetzbecken, Tiefbrunnen, Trinkwassernetze usw.
4. Sonstiges: Umweltschutz, Ölfeld, Metallurgie, Schiffbau und andere Industrien.

Produktparameter

Typische Anwendung	Leitfähige Flüssigkeit, Grenzfläche, teilmontierbar
Sondentyp	Isoliertes flexibles Kabel PTFE (optional)
Messgenauigkeit	0,05 % - 0,1 % F.S.
Stromversorgung	24 VDC (Zweiadrig, vieradrig)
Medientemperatur	-40~+260°C

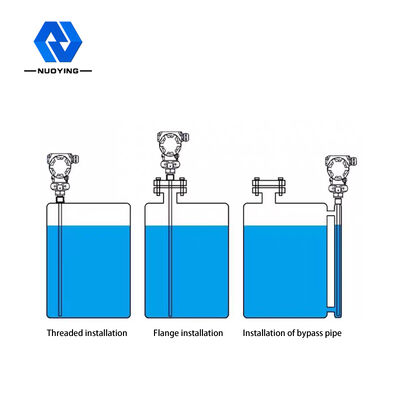

Prozessanschluss	3/4" BSPT-Gewinde (Standard) Flanschmontage (optional)
Prozessdruck	0,1~4,0 MPa
Explosionsschutzklasse	Exia II CT6 (optional)
