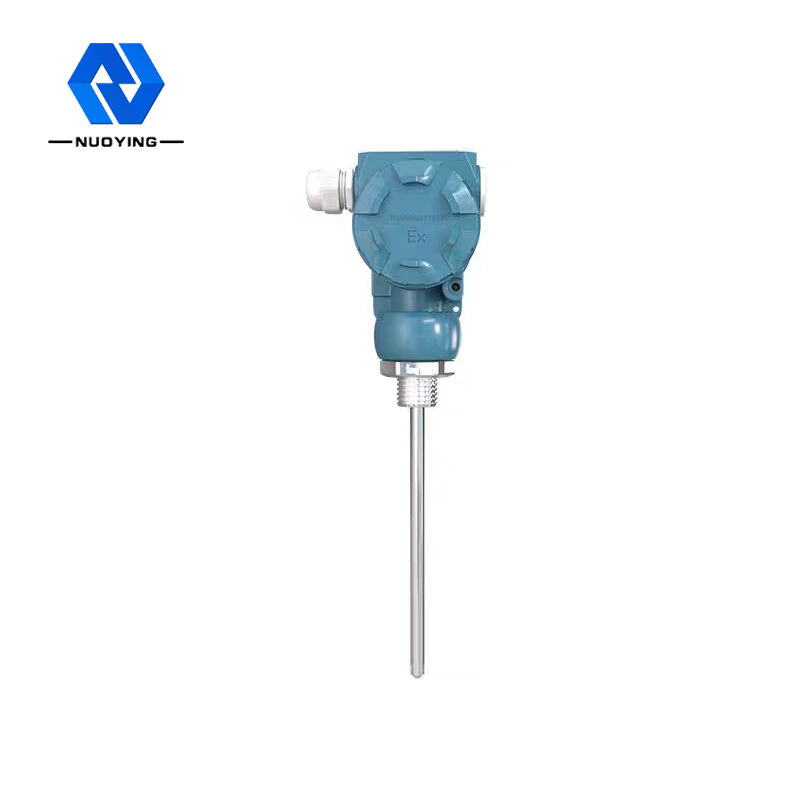

Multifunktionale Medienmessung des RF-Admittanz-Füllstandmessgeräts für die Öl-Wasser-Schnittstelle

Name: Multifunktionale Medienmessung des RF-Admittanz-Füllstandmessgeräts für die Öl-Wasser-Schnittstelle
Brand: Shaanxi Nuoying Automation Instrument Co., Ltd.
SKU: NYSP-M
Price: 329.00 USD
Availability: InStock

Markenbezeichnung:	NUOYING
Modellnummer:	NYSP-M
MOQ:	1 PCS
Preis:	$129 to $529/pcs
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	1000 Stück pro Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

Xi'an, Shaanxi, China

Zertifizierung:

CE, SIL, ATEX

Grad:

Industriell

Garantie:

12 Monate

Maßgeschneiderte Unterstützung:

OEM, ODM

Markenname:

NUOYING

Typische Anwendung:

Leitflüssigkeiten, Schnittstellen

Messgenauigkeit:

0,05%~ 0,1%fs

Stromversorgung:

24Vdc

Prozessanbindung:

3/4" BSPT-Dreh ((Standard),Methode Blaue Installation ((optional)

Mittlere Temperatur:

-40~+150℃

Prozessdruck:

-0.1 ~ 4,0mpa

Signalausgang:

4 ... 20 mA/Hart/RS485/Modbus ...

Schutzgrad:

IP 65, IP 67, IP 68 (optional)

Verpackung Informationen:

40*30*30CM

Versorgungsmaterial-Fähigkeit:

1000 Stück pro Monat

Produktbeschreibung

Multifunktionales Medium-Messgerät für Öl-Wasser-Grenzflächen, HF-Admittanz-Füllstandsmesser

Nuoying NYSP-MRadiofrequenz-Admittanz-Füllstandsmesser Übersicht

Produktparameter

Typische Anwendung	Leitfähige Flüssigkeiten, Grenzflächen
Sondentyp	Isolierte flexible Leitung PTFE (optional)
Messgenauigkeit	0,05%-0,1%F.S
Stromversorgung	24VDC (Zweiadrig, Vieradrig)
Medientemperatur	-40~+150°C

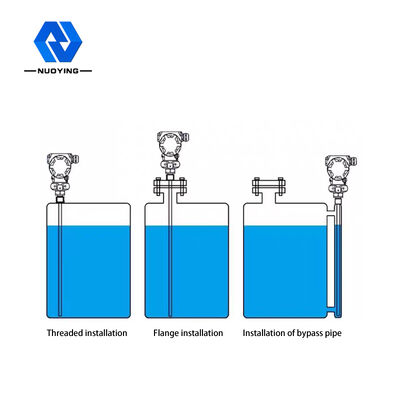

Prozessanschluss	3/4" BSPT Gewinde (Standard), Flanschmontage (optional)
Prozessdruck	0,1~4,0MPa
Explosionsschutzklasse	Exia II CT6 (optional)

Produktbeschreibung

Funktionsprinzip des NYSP-M HF-Admittanz-Füllstandssenders

Die HF-Admittanz-Messtechnik ist eine Füllstandsmessmethode mit einzigartigen Vorteilen. Obwohl das Konzept der allgemeinen kapazitiven Messtechnik ähnelt, integriert die HF-Admittanz-Technologie eine Treiberschirm-Schaltung und eine Chopper-Schaltung in der elektronischen Einheit, wodurch eine separate Messung von Impedanz und kapazitiver Reaktanz ermöglicht wird. Die Impedanz und die Reaktanz jedes hängenden Materials werden nach physikalischen Gesetzen berechnet und sind betragsmäßig gleich, sodass der Einfluss des hängenden Materials durch Phasenverschiebung der Oszillatorschaltung vom Gesamtausgang gemessen und eliminiert werden kann.
Die Sonde des HF-Admittanz-Füllstandsmessgeräts wird im Tank installiert und die durch die Pegeländerung verursachte Änderung des HF-Signals wird von der Sonde erfasst. Das Treiberschirm-Ende der Sonde verhindert, dass der HF-Strom eine Schleife durch das hängende Material bildet, was die Genauigkeit der Messung gewährleistet.
Die HF-Admittanz-Messtechnik ist eine Füllstandsmessmethode mit einzigartigen Vorteilen. Obwohl das Konzept der allgemeinen Kapazitätsmesstechnik ähnelt, integriert die HF-Admittanz-Technik eine Treiberschirm-Schaltung und eine Chopper-Schaltung in der elektronischen Einheit, sodass Impedanz und Kapazitätswiderstand separat gemessen werden können. Die Impedanz und die Reaktanz jedes Aufhängers werden nach physikalischen Gesetzen berechnet und sind betragsmäßig gleich, sodass der Einfluss des Aufhängers durch die Phasenverschiebung der Oszillatorschaltung vom Gesamtausgang gemessen und entfernt werden kann.
Die Sonde des Radiofrequenz-Admittanz-Füllstandsmessgeräts wird im Lagertank installiert und die durch die Pegeländerung verursachte Änderung des Radiofrequenzsignals wird über die Sonde erfasst. Der angetriebene Schirm der Sonde verhindert, dass der HF-Strom durch das suspendierte Material eine Schleife bildet, was genaue Messungen gewährleistet.

Konstruktionsmerkmale des NYSP-M HF-Admittanz-Füllstandssenders

1. Anti-Anhaftung von Materialien: Das einzigartige Design der Treiberschirm-Schaltung verbessert die Leistung gegen das Anhaften von Materialien.
2. Spannungsversorgungsbereich: Betriebsspannungsbereich der Stromversorgung: 13 ~ 35VDC.
3. Anpassungsfähigkeit: Sondentemperatur im Prozess: -100 °C ~ 800 °C; keine Messung im toten Winkel, kann in horizontalen Messsituationen von mehr als zehn Zentimetern oder sogar wenigen Zentimetern verwendet werden, mit einem großen Messbereich; der maximale Messbereich von bis zu Hunderten von Metern, oder sogar Hunderten von Metern; die Messung von Grenzflächen viskoser Materialien ist der große Vorteil des Instruments.
4. Stabilität: Der Ausgang ist stabil und zuverlässig und unempfindlich gegenüber dem Einfluss von Flugasche, Beschickung, Wasserdampf,
Kristallisation und Verwachsung.
5. Wartungsfrei: keine beweglichen, keine leicht verschleißenden Teile, keine Notwendigkeit für häufige Reinigung, Wartung, Inbetriebnahme.

Anwendungsbereiche des NYSP-M HF-Admittanz-Füllstandssenders

1. Lebensmittel: Saftfabriken, Milchwerke, Tomatenmark-Lagertanks, Brauerei-Lagertanks usw.
2. Pharmazeutika: mittlere pharmazeutische Lagertanks, Separatoren, Fermentationsbehälter usw.
3. Wasseraufbereitung: Wasserreservoirs, Klärgruben, Wasseraufbereitungstanks, Absetzbecken, Tiefbrunnen, Trinkwassernetze usw.
4. Sonstige: Umweltschutz, Ölfelder, Metallurgie, Schiffbau und andere Industrien.
