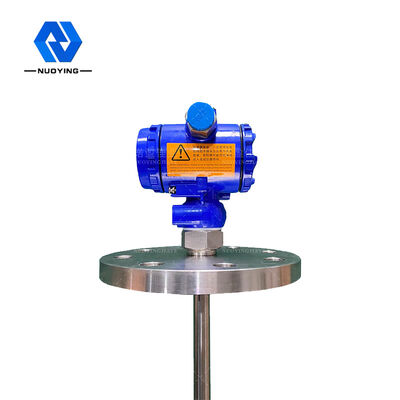

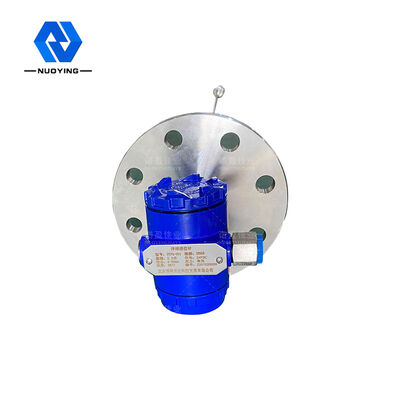

Hochstabiler magnetostriktiver Füllstandmessumformer für Petrochemie, kundenspezifische Sondenlänge

Name: Hochstabiler magnetostriktiver Füllstandmessumformer für Petrochemie, kundenspezifische Sondenlänge
Brand: Shaanxi Nuoying Automation Instrument Co., Ltd.
SKU: NYCZ500
Price: 665.00 USD
Availability: InStock

Markenbezeichnung:	NUOYING
Modellnummer:	NYCZ500
MOQ:	1 PCS
Preis:	$199to $1131/pcs
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	1000 Stück pro Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

Xi'an, Shaanxi, China

Zertifizierung:

CE, SIL, ATEX

Grad:

Industriell

Garantie:

12 Monate

Maßgeschneiderte Unterstützung:

OEM, ODM

Markenname:

NUOYING

Anwendungen:

Messung des Flüssigkeitsspiegels

Messgenauigkeit:

0,05%~ 0,1%fs

Stromversorgung:

24VDC (zwei Leitungen, vier Leitungen), 220VAC

Prozessanbindung:

Garn, Flansche, Halterung (optional)

Prozesstemperatur:

-40~+200℃

Prozessdruck:

-0,1 bis 10,0 MPa

Signalausgang:

4 ... 20 mA/Hart/RS485/Modbus ...

Messbereich:

0-50 ~ 5000 mm (Kabeltyp: 25 m)

Verpackung Informationen:

40*30*30CM

Versorgungsmaterial-Fähigkeit:

1000 Stück pro Monat

Produktbeschreibung

Heißer Verkauf Hohe Genauigkeit Einfach zu installierender und zu wartender magnetostriktiver Füllstandsmesser für Flüssigkeiten

NuoyingNYCZ500 Magnetostriktiver Flüssigkeitsfüllstandsmesser Übersicht

Produktparameter

Typische Anwendung	Flüssigkeitsfüllstandsmessung
Antennenmaterial	304, 316L (optional)
Messbereich	0-50~5000mm (Kabeltyp: 25m)
Stromversorgung	24VDC (Zweiadrig, Vieradrig)
Medientemperatur	-40~+200℃
Prozessdruck	-0.1~2.0MPa
Prozessanschluss	Gewinde, Flansch, Halterung (optional)
Signalausgang	4...20mA/HART/RS485/Modbus...

Produktbeschreibung

NYCZ500 Magnetostriktiver Flüssigkeitsfüllstandsmesser Funktionsprinzip

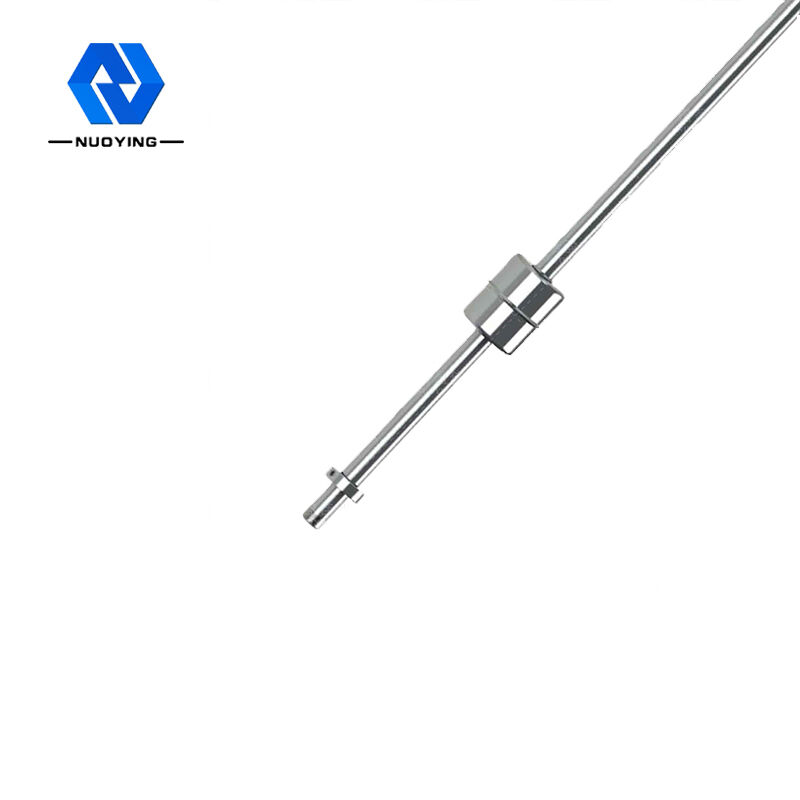

Das Funktionsprinzip des magnetostriktiven Füllstandsmessers ist in der Abbildung dargestellt. Das Produkt besteht hauptsächlich aus einer Messstange, einem Elektronikfach und einer berührungslosen Schwimmkugel auf der Messstange. Die Messstange ist mit einem magnetostriktiven Draht (Wellenleiterdraht) ausgestattet, und die Stange besteht aus einem nichtmagnetischen Edelstahlrohr, das den Wellenleiterdraht sehr gut schützt. Wenn der magnetostriktive Füllstandsmesser arbeitet, sendet der Impulsgenerator im Elektronikfach einen Startimpuls aus. Wenn dieser
Startimpuls im Wellenleiterdraht übertragen wird, erzeugt er ein rotierendes Magnetfeld, das sich in Richtung des Wellenleiterdrahts ausbreitet. Diese mechanische Welle breitet sich in zwei Richtungen aus, die mechanische Welle, die das Ende der Messstange erreicht, wird vom Dämpfer absorbiert, die mechanische Welle, die zurück in Richtung des Elektronikfachs läuft, wird vom Energieaufnahme-Mechanismus im Elektronikfach erfasst und in einen entsprechenden Stromimpuls umgewandelt, und der Energieaufnahme-Mechanismus
berechnet dann die Zeitdifferenz zwischen den beiden Impulsen, um die Höhe des gemessenen Flüssigkeitsstands genau zu messen.

NYCZ500 Magnetostriktiver Flüssigkeitsfüllstandsmesser Konstruktionsmerkmal

1. Breitere Anwendbarkeit, eine Vielzahl von Sondertypen, eine Vielzahl von Prozessanschlussformen, eine Vielzahl von Produktionsmaterialien, kann kundenspezifisch gestaltet werden;
2. Zuverlässigkeit: Da der magnetostriktive Füllstandsmesser das Wellenleiterprinzip verwendet, gibt es keine mechanisch beweglichen Teile, daher keine Reibung, kein Verschleiß. Der gesamte Wandler ist in einem Edelstahlrohr eingeschlossen, und das Messmedium ist berührungslos, zuverlässige Sensorarbeit, lange Lebensdauer.
3. Hohe Genauigkeit: Da der magnetostriktive Füllstandsmesser mit Wellenleiterimpulsen arbeitet, wird die gemessene Verschiebung durch Messung der Zeit des Startimpulses und des Endimpulses bestimmt, so dass die Messgenauigkeit hoch ist und die Auflösung besser als 0,01% FS ist, was mit anderen Sensoren schwer zu erreichen ist.
4. Gute Sicherheit: Der magnetostriktive Füllstandsmesser hat eine hohe Ex-Schutz-Leistung, ist eigensicher und sicher in der Anwendung, besonders geeignet für die Messung von chemischen Materialien und brennbaren Flüssigkeiten. Kein Öffnen des Tankdeckels während der Messung erforderlich, wodurch die Unsicherheit manueller Messungen vermieden wird.
5. Magnetostriktiver Füllstandsmesser ist einfach zu installieren und wartungsarm: Magnetostriktive Füllstandsmesser werden im Allgemeinen durch die vorhandene Öffnung an der Oberseite des Tanks installiert, besonders geeignet für die Installation von unterirdischen Tanks und bereits in Betrieb befindlichen Tanks, und können den normalen Produktionsbetrieb während des Installationsprozesses nicht beeinträchtigen.

NYCZ500 Magnetostriktiver Flüssigkeitsfüllstandsmesser Anwendungsbereich

1. Füllstandsmessung und -regelung im industriellen Bereich
2. Füllstandsmessung und -regelung von Tanks
3. Flüssigkeitsfüllstandsregelung im chemischen Prozess
4. Flüssigkeitsfüllstandsregelung von pharmazeutischen Tanks
5. Steuerung von Lebensmittel- und Getränketanks
6. Überwachung des Wasserstands von Dämmen
7. Trinkwasser- und Abwasseraufbereitung
8. Messung und Regelung der Öl-Wasser-Grenzfläche
9. Messverwaltungssystem für Tankstellen
10. Andere Flüssigkeitsfüllstandsmessungen und -regelungen...
