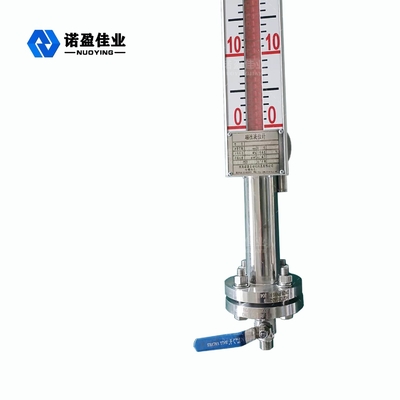

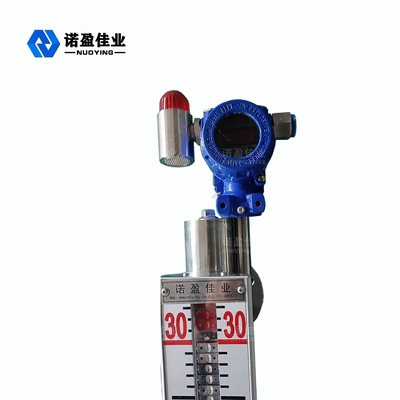

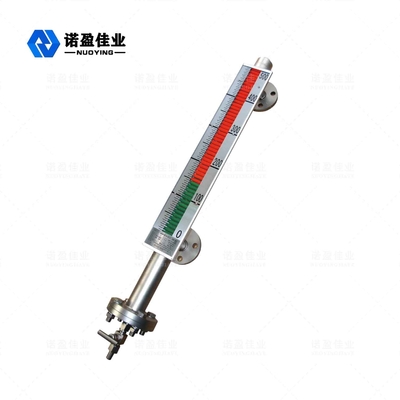

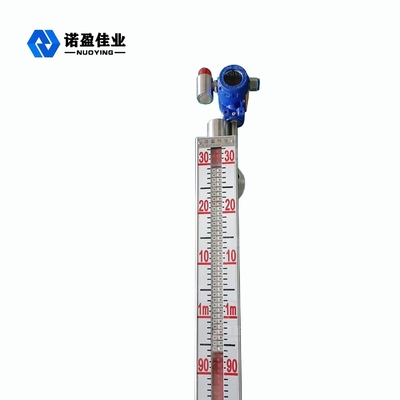

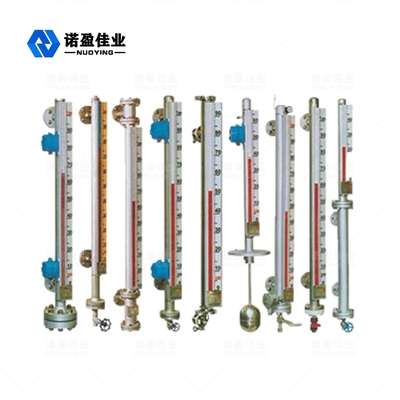

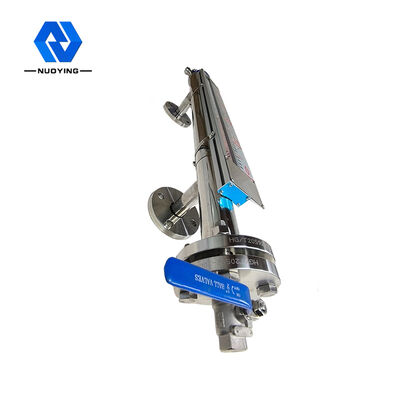

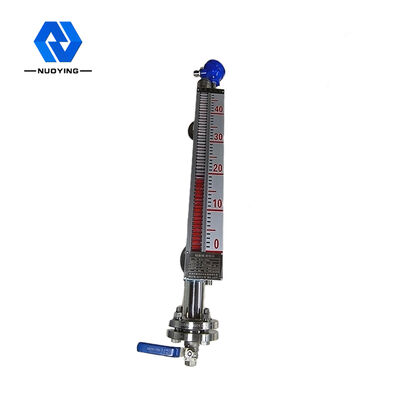

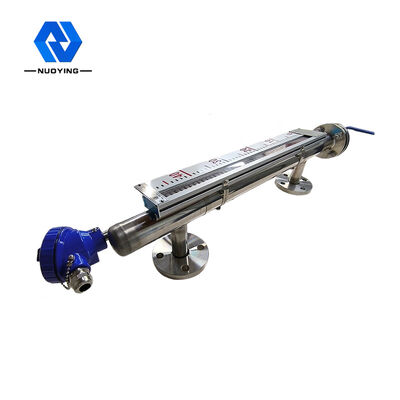

Beschichtungstyp Magnetische Ebene-Übertrager für hohe Viskosität und leichte Kristallisation

Beschichtungstyp Magnetische Ebene-Übertrager für hohe Viskosität und leichte Kristallisation

Markenbezeichnung:	NUOYING
Modellnummer:	NYUHZ-F
MOQ:	1 PCS
Preis:	$125 to $285/pcs
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	1000 Stück pro Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

Xi'an, Shaanxi, China

Zertifizierung:

CE, SIL, ATEX

Grad:

Industriell

Garantie:

12 Monate

Maßgeschneiderte Unterstützung:

OEM, ODM

Markenname:

NUOYING

Anwendungen:

Flüssigkeiten, Pulver, feste Partikel, ätzende Stoffe

Prozessanbindung:

Flanschverbindung

Stromversorgung:

24VDC (zwei Leitungen, vier Leitungen), 220VAC

Messung der mittleren Dichte:

0.5·1,8 g/cm3

Prozesstemperatur:

200℃

Standardorientierung der Installation der Anzeigetafel:

Abseits von der Flansche

Signalausgang:

4 ... 20 mA/Hart/RS485/Modbus ...

Max. Abstand von Mittelpunkt zu Mittelpunkt:

0 ̊6m

Verpackung Informationen:

40*30*30CM

Versorgungsmaterial-Fähigkeit:

1000 Stück pro Monat

Produktbeschreibung

Arbeitsprinzip von 6m Flansch-Magnetklappen-Füllstandsanzeiger für Flüssigkeitsmessung

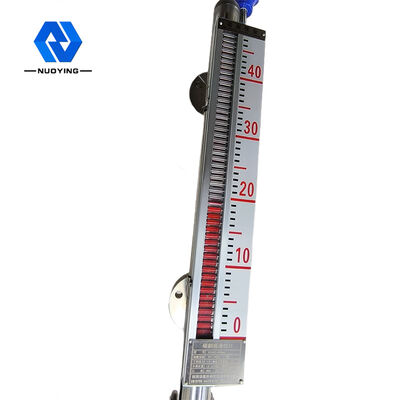

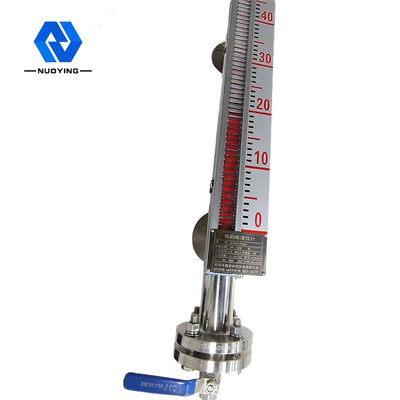

Der magnetische Klappen-Füllstandsanzeiger wird auf der Grundlage des Prinzips des Auftriebs (Archimedisches Gesetz) in Kombination mit magnetischer Kopplung entwickelt. Wenn der Flüssigkeitsstand im gemessenen Behälter steigt und fällt, steigt und fällt auch der Schwimmer im Hauptrohr des Füllstandsanzeigers, und der im Schwimmer enthaltene Permanentmagnetstahl wird durch magnetische Kopplung auf die Anzeige vor Ort (Skala) übertragen, die die gelbe, schwarze (oder rote und weiße) Drehspalte zum Drehen antreibt. Wenn der Flüssigkeitsstand steigt, dreht sich die Drehspalte von weiß nach rot. Wenn der Flüssigkeitsstand fällt, dreht sich die Drehspalte von rot nach weiß. Die Grenze zwischen Rot und Weiß der Anzeige ist die tatsächliche Höhe des Mediums im Behälter.

Konstruktionsmerkmal von 6m Flansch-Magnetklappen-Füllstandsanzeiger für Flüssigkeitsmessung

◎ einfache Struktur, solide und zuverlässig, stabiler Betrieb

◎ die Anzeige vor Ort ist klar, auffällig und leicht zu lesen

◎ er kann den Flüssigkeitsstand von korrosiven, brennbaren, giftigen, Hochtemperatur- und aufgewühlten verunreinigten Flüssigkeiten messen und anzeigen

◎ mehrere Installations- und Anschlussformen können ausgewählt werden

◎ Konstruktionsdruckbereich: Voller Vakuum bis 10MPa

◎ Konstruktionstemperaturbereich: - 160 ~ + 450 ℃

◎ professionelles Design für speziellen Druck und Temperatur

Technische Parameter von 6m Flansch-Magnetklappen-Füllstandsanzeiger für Flüssigkeitsmessung

Typische Anwendung	Flüssigkeitsstandsmessung
Produktmodell	NYUHZ
Installationsform	Seitenmontage, Kopfmontage
Gehäusematerial	304,316
Messbereich	0~6m
Messgenauigkeit	±3mm,±5mm, ±10mm, ±20mm (wählbar)
Mediendichte	≥0.425g/cm³
Dichtungsunterschied	≥0.1g/cm³
Mediumviskosität	≤0.4Pa.S
Steuerausgang	220VAC,1A
Übertragungsausgang	4...20mA(Stromversorgung 24VDC)
Prozesstemperatur	-50~+350℃
Prozessdruck	-0.1~+16MPa
Prozessanschluss	Flansch (wählbar)
Auflösungsverhältnis	±1mm
Schutzarten	IP65,IP67,IP68 (wählbar)
Explosionsschutzklasse	Exia II CT6 Ga,Exd II CT6 Gb (Details siehe Zertifikat)

※Hinweis: Das Produkt kann nach den spezifischen Anforderungen der Benutzer angepasst werden.
