Markenbezeichnung: | NUOYING |
Modellnummer: | NYRD701 |
MOQ: | 1 Prozent |
Preis: | $320~$385/pc |
Zahlungsbedingungen: | T/T |
Versorgungsfähigkeit: | 1000 Stück pro Monat |
Kontaktgeleitete Wellenradar-Niveaumeter mit 30 m Reichweite für hochkorrosive Flüssigkeiten mit PTFE-Antenne
Kontaktgeleitete Wellenradar-NiveaumeterArbeitsprinzip
Eingabe:
Das Radarradar ist ein Messgerät, das auf dem Prinzip der Zeitreise basiert.und die Betriebszeit kann durch elektronische Komponenten in ein Niveausignal umgewandelt werdenDie Sonde sendet hochfrequente Impulse aus und verbreitet sich entlang der Kabel- oder Stangensonde.Sie werden vom Empfänger im Gerät zurückgebildet und empfangen., und das Entfernungssignal wird in das Niveausignal umgewandelt.
Das reflektierte Pulssignal wird entlang der Kabel- oder Stangensonde an den elektronischen Stromkreis des Geräts übertragen.Der Mikroprozessor verarbeitet das Signal und erkennt das durch den Mikrowellenimpuls erzeugte Echo auf der MaterialoberflächeDie korrekte Identifizierung des Echosignals erfolgt durch die Impulssoftware. Die Entfernung D von der Materialoberfläche ist proportional zur Zeitreise T des Impuls:D=C×T/2 (wo C die Lichtgeschwindigkeit ist). Da die Entfernung E des leeren Behälters bekannt ist, ist das Niveau: L=E-D
Ausgabe:
Durch Eingabe der leeren Tankhöhe E ((= Null), der vollen Tankhöhe F ((= voller Bereich) und einiger Anwendungsparameter werden die Anwendungsparameter das Messgerät automatisch an die Messumgebung anpassen.mit einer Leistung von 4 bis 20 mA.
Kontaktgeleitete Wellenradar-Niveaumeter Gestaltungsmerkmale
Der Radarsender mit geführter Wellenstufe nutzt eine fortschrittliche Mikrowellen-Verarbeitungstechnologie und eine einzigartige Echo-Discovery-Echo-Verarbeitungstechnologie.Die Kontaktmessung hat eine hohe Genauigkeit und eine genauere MessungGleichzeitig ist die Radarantiadhäsion der geführten Wellen unbeeinträchtigt durch die mittlere Temperatur, die Adhäsion und andere äußere Umgebung.
Die 70X-Serie geführte Wellen-Radar-Level-Sender ist für verschiedene komplizierte Arbeitsbedingungen und Anwendungen, wie hohe Temperatur, hoher Druck und kleine dielektrische Konstante, etc..
Impulse-Arbeitsmodus, geringe Emissionsleistung, kann in einer Vielzahl von Metall- und Nichtmetallbehältern ohne Schaden für den menschlichen Körper und die Umwelt installiert werden.
KontaktauflösungRadarniveaumeter Technische Parameter
Produktmodell | NYRD701 |
Typische Anwendung |
Hochkorrosive Flüssigkeiten |
Antennenmaterial | 304 |
Antenntyp | Antennen für weiche Kabel |
Messbereich | 30 m |
Messgenauigkeit | ± 1 mm |
Stromversorgung | 24VDC (Zwei- oder Vier-Draht)) |
Durchschnittliche Temperatur | -40 ~ + 130 °C, -40 ~ + 250 °C |
Prozessverbindung | Gewinde, Flansche (optional) |
Prozessdruck | -0,1 bis 4,0 MPa |
Schutzklasse | IP67 |
Explosionssicherheit | Ausfahrt II CT6 (optional) |
Ausgang des Signals | 4...20mA/HART/RS485/Modbus... |
Elektrische Schnittstelle | M20*1.5, 1⁄2 ′′NPT |
Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

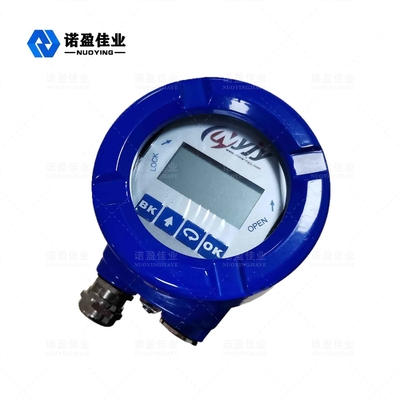

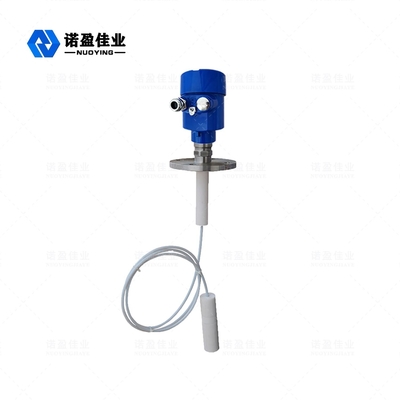

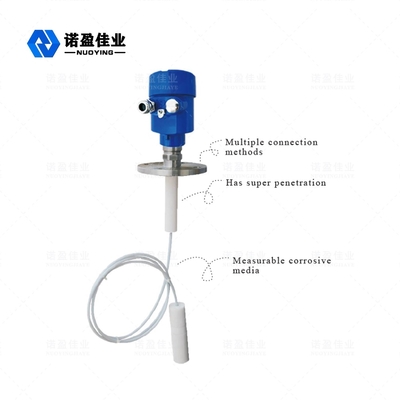

KontaktauflösungRadarniveaumeterVerwandte Bilder
