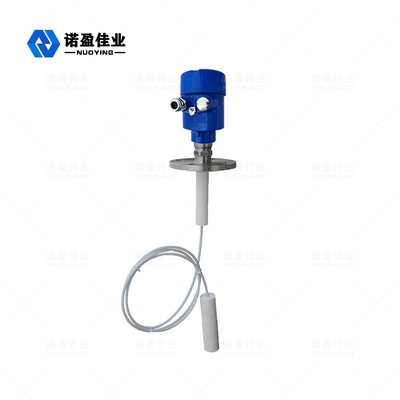

Industrieller Lenkwellenradar-Niveausensor mit 4-20mA RS485 Ausgang PTFE-Kabel Typ Radar-Niveausender

Industrieller Lenkwellenradar-Niveausensor mit 4-20mA RS485 Ausgang PTFE-Kabel Typ Radar-Niveausender

Markenbezeichnung: NUOYING
Modellnummer: NYRD701
MOQ: 1 Prozent
Preis: $310~$375/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
30 m
Genauigkeit:
± 1 mm
Stromversorgung:
24VDC (zwei- und vierdraht)
Prozesstemperatur:
-40 ~ + 130 °C, -40 ~ + 250 °C
Schutzklasse:
IP67
Prozessdruck:
-0.1~4.0MPa
Prozessverbindung:
Gewinde, Flansche (optional)
Antenntyp:
PTFE-Antenne
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



Industrieller Lenkwellenradar-Niveausensor mit 4-20mA RS485 Ausgang PTFE-Kabel Typ Radar-Niveausender



Industrielle Lenkwellenradar-NiveausensorArbeitsprinzip



Der von dem Radarsystem ausgeleitete Hochfrequenzmikrowellenimpuls verbreitet sich entlang der Detektionskomponente (Stahlkabel oder Stahlstange).Eine plötzliche Änderung der dielektrischen Konstante verursacht eine Reflexion.Das Zeitintervall zwischen dem übertragenen und dem reflektierten Impuls ist proportional zur Entfernung des Messmediums.



Eingabe:
Das Radarradar ist ein Messgerät, das auf dem Prinzip der Zeitreise basiert.und die Betriebszeit kann durch elektronische Komponenten in ein Niveausignal umgewandelt werdenDie Sonde sendet hochfrequente Impulse aus und verbreitet sich entlang der Kabel- oder Stangensonde.Sie werden vom Empfänger im Gerät zurückgebildet und empfangen., und das Entfernungssignal wird in das Niveausignal umgewandelt.


Das reflektierte Pulssignal wird entlang der Kabel- oder Stangensonde an den elektronischen Stromkreis des Geräts übertragen.Der Mikroprozessor verarbeitet das Signal und erkennt das durch den Mikrowellenimpuls erzeugte Echo auf der MaterialoberflächeDie korrekte Identifizierung des Echosignals erfolgt durch die Impulssoftware. Die Entfernung D von der Materialoberfläche ist proportional zur Zeitreise T des Impuls:D=C×T/2 (wo C die Lichtgeschwindigkeit ist). Da die Entfernung E des leeren Behälters bekannt ist, ist das Niveau: L=E-D


Ausgabe:
Durch Eingabe der leeren Tankhöhe E ((= Null), der vollen Tankhöhe F ((= voller Bereich) und einiger Anwendungsparameter werden die Anwendungsparameter das Messgerät automatisch an die Messumgebung anpassen.mit einer Leistung von 4 bis 20 mA.

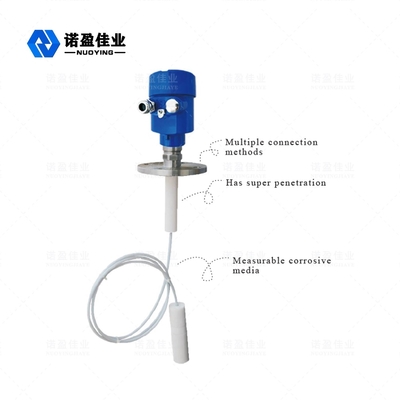

Industrielle Lenkwellenradar-Niveausensor Gestaltungsmerkmale



◎ COntact-Messung mit hoher Genauigkeit für genauere Ergebnisse

o von äußeren Umgebungen wie mittlerer Temperatur, Haftung usw. beeinflusst werden.

◎ Geeignet für verschiedene komplexe Arbeitsbedingungen und Anwendungen, wie hohe Temperatur, hoher Druck,Medien vonNiedrige Dielektrikkonstante usw.

◎ Kann in verschiedenen Metall- und Nichtmetallbehältern installiert werden, ohne den menschlichen Körper und die Umwelt zu schädigen.



Industrielle Lenkwellenradar-Niveausensor Technische Parameter



Produktmodell NYRD701
Typische Anwendung

Hochkorrosive Flüssigkeiten

Antennenmaterial 304
Antenntyp Antennen für weiche Kabel
Messbereich 30 m
Messgenauigkeit ± 1 mm
Stromversorgung 24VDC (Zwei- oder Vier-Draht))
Durchschnittliche Temperatur -40 ~ + 130 °C, -40 ~ + 250 °C
Prozessverbindung Gewinde, Flansche (optional)
Prozessdruck -0,1 bis 4,0 MPa
Schutzklasse IP67
Explosionssicherheit Ausfahrt II CT6 (optional)
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Elektrische Schnittstelle M20*1.5, 1⁄2 ′′NPT



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

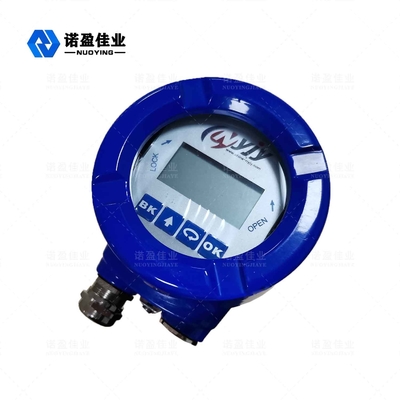

Industrielle Lenkwellenradar-NiveausensorVerwandte Bilder
