Hochqualitativer NYSP-M16 4-20-mA-HF-Admittanz-Füllstandmessumformer für die Füllstandsmessung von leitfähigen und viskosen Flüssigkeiten

Hochwertiger NYSP-M16 4-20mA RF-Admittanz-Füllstandssender für leitfähige und viskose Flüssigkeiten zur Füllstandsmessung

NYSP-M16 RF-Admittanz-Füllstandssender Produktbeschreibung

Der RF-Admittanz-Füllstandsmesser ist ein kontinuierliches Füllstandsmessgerät, das auf dem Prinzip der Radiofrequenz-Admittanz basiert. Das Produkt bietet die Vorteile hoher Stabilität, hoher Empfindlichkeit und breiter Anwendung. Im Vergleich zu herkömmlichen kapazitiven Füllstandsmessgeräten ermöglicht das modularisierte Design eine einfache und bequeme Instrumenteneinstellung. Nach Abschluss der Einstellung kann es normal verwendet und lebenslang wartungsfrei betrieben werden. Es ermöglicht den Benutzern, den Betrieb der Ausrüstung intuitiv zu verstehen und Probleme rechtzeitig zu lösen, was in komplexen Industrieumgebungen sicher und zuverlässig ist.

NYSP-M16 RF-Admittanz-FüllstandssenderFunktionsprinzip

Die RF-Leitfähigkeitsmesstechnik ist eine Füllstandmesstechnik mit einzigartigen Vorteilen. Obwohl das Konzept der allgemeinen Kapazitätsmesstechnik ähnelt, integriert die RF-Leitfähigkeitstechnik eine Treiber-Abschirmungsschaltung und eine Chopper-Schaltung in der elektronischen Einheit, sodass Impedanz und Kapazitätswiderstand separat gemessen werden können. Die Impedanz und der Blindwiderstand jedes Anhängers werden nach physikalischen Gesetzen berechnet, um betragsmäßig gleich zu sein, sodass die Wirkung des Anhängers gemessen und durch Phasenverschiebung der Oszillatorschaltung aus der Gesamtausgabe eliminiert werden kann.

Die Sonde des Radiofrequenz-Leitfähigkeits-Flüssigkeitsstandsmessgeräts wird im Lagertank installiert, und die durch die Füllstandsänderung verursachte Radiofrequenzsignaländerung wird über die Sonde erfasst. Das Driving-Shield-Ende der Sonde verhindert, dass der HF-Strom eine Schleife durch das hängende Material bildet, und gewährleistet so die Genauigkeit der Messung.

NYSP-M16 RF-Admittanz-FüllstandssenderTechnische Parameter

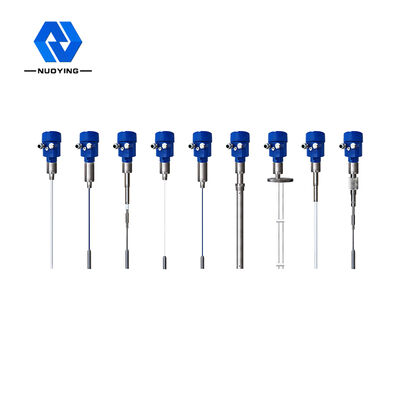

NYSP-M16 RF-Admittanz-Füllstandssender Verwandte Bilder
