NYSP-M20 HF-Admittanz-Füllstandsmessgerät für Tiefbrunnen mit 4-20-mA-Digitalanzeige und 304-Kabelsonde

Name: NYSP-M20 HF-Admittanz-Füllstandsmessgerät für Tiefbrunnen mit 4-20-mA-Digitalanzeige und 304-Kabelsonde
Brand: Shaanxi Nuoying Automation Instrument Co., Ltd.
SKU: NYSP-M20
Price: 442.00 USD
Availability: InStock

Markenbezeichnung:	NUOYING
Modellnummer:	NYSP-M20
MOQ:	1 Prozent
Preis:	$326~$558/pc
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	1000 Stück pro Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

Xi'an, Shaanxi, China

Zertifizierung:

CE, ATEX, SIL

Reichweite:

3m, 20m, maßgeschneidert

Stromversorgung:

24Vdc

Prozesstemperatur:

-40~+150℃

Schutzklasse:

IP67-Blasen

Prozessdruck:

-0,1 bis 1,6 MPa

Prozessanbindung:

3/4" BSPT-Draht (Standard) Flanschmontage (optional)

Sondentyp:

Weiches Kabel 304 (optional)

Typische Anwendung:

Tiefe Brunnen

Verpackung Informationen:

Karton, 40 cm × 30 cm × 30 cm

Versorgungsmaterial-Fähigkeit:

1000 Stück pro Monat

Produktbeschreibung

NYSP-M20 RF Admittanz-Füllstandsanzeiger für Tiefbrunnen mit 4-20mA Digitalanzeige und 304-Kabelsonde

NYSP-M20 RFAdmittanz-FüllstandsanzeigerArbeitsprinzip

Die RF-Leitfähigkeitsmessung ist eine Füllstandmesstechnik mit einzigartigen Vorteilen. Obwohl das Konzept der allgemeinen Kapazitätsmesstechnik ähnelt, integriert die RF-Leitfähigkeitstechnik eine Treiberabschirmungsschaltung und eine Chopperschaltung in der elektronischen Einheit, sodass Impedanz und Kapazitätswiderstand separat gemessen werden können. Die Impedanz und die Reaktanz jedes Anhängers werden nach physikalischen Gesetzen berechnet, um betragsmäßig gleich zu sein, sodass die Auswirkung des Anhängers gemessen und durch Phasenverschiebung der Oszillatorschaltung aus der Gesamtausgabe eliminiert werden kann.

Die Sonde des Hochfrequenz-Leitfähigkeits-Füllstandsmessgeräts wird im Lagertank installiert, und die durch die Füllstandsänderung verursachte Hochfrequenzsignaländerung wird über die Sonde erfasst. Das Treiber-Schutzende der Sonde verhindert, dass der HF-Strom eine Schleife durch das hängende Material bildet, und gewährleistet so die Genauigkeit der Messung.

NYSP-M20 RFAnwendungsbereiche des Admittanz-Füllstandsanzeigers

1. Ölfelder: Rohöltanks, Raffinerietanks, Dreiphasentrenner, Absetzbecken, Abwassertanks, Öl-Wasser-Schnittstellen, Bohrschlammtanks usw.

2. Chemie: Rohöldestillationstürme, Rohstoffsilos, Zwischensilos, Reaktionstanks, Feststoffsilos, Asphaltlagertanks usw.

3. Metallurgie: Hochöfen, Erzsilos, Erzbrecher, Rohstoffsilos, Hilfsmittelsilos, Aluminiumpulversilos, Elektrolysezellenpufferbehälter usw.

4. Sonstige: Steinbrüche, Kohlebergwerke, Umweltschutz, Schiffbau und andere Industrien.

NYSP-M20 RFAdmittanz-Füllstandsanzeiger Technische Parameter

Produktmodell	NYSP-M20
Typische Anwendung	Tiefbrunnen
Sondentyp	Weichkabel 304 (optional)
Messbereich	3m, 20m, kundenspezifisch
Stromversorgung	24VDC
Medientemperatur	-40~+150℃
Prozessanschluss	3/4" BSPT-Gewinde (Standard) FlanschMontage (optional)
Prozessdruck	-0,1~1,6MPa
Schutzart	IP67
Explosionsschutzklasse	Exia II CT6 (optional)
Signalausgang	4...20mA/HART/RS485/Modbus...
Elektrische Schnittstelle	M20*1,5, ½" NPT

Hinweis: Produkte können nach spezifischen Benutzeranforderungen angepasst werden.

NYSP-M20 RFAdmittanz-Füllstandsanzeiger Verwandte Bilder

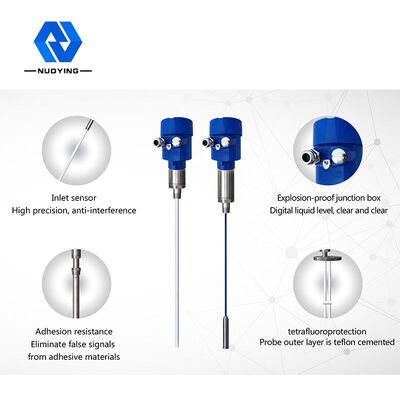

NYSP-M20 HF-Admittanz-Füllstandsmessgerät für Tiefbrunnen mit 4-20-mA-Digitalanzeige und 304-Kabelsonde 0

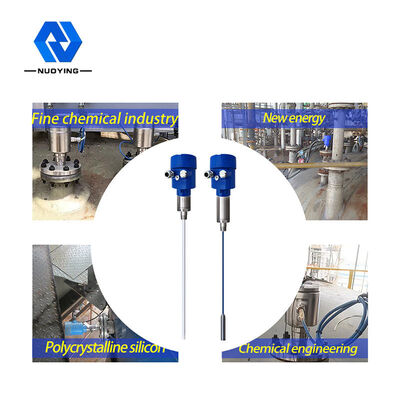

NYSP-M20 HF-Admittanz-Füllstandsmessgerät für Tiefbrunnen mit 4-20-mA-Digitalanzeige und 304-Kabelsonde 1
