NYSP-M21 RF-Admittanz-Füllstandtransmitter für Flüssigkeiten mit starker Spannungsfestigkeit von 8 MPa und geteilt montierter Sonde

Name: NYSP-M21 RF-Admittanz-Füllstandtransmitter für Flüssigkeiten mit starker Spannungsfestigkeit von 8 MPa und geteilt montierter Sonde
Brand: Shaanxi Nuoying Automation Instrument Co., Ltd.
SKU: NYSP-M21
Price: 513.00 USD
Availability: InStock

Markenbezeichnung:	NUOYING
Modellnummer:	NYSP-M21
MOQ:	1 Prozent
Preis:	$487~$539/pc
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	1000 Stück pro Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

Xi'an, Shaanxi, China

Zertifizierung:

CE, ATEX, SIL

Reichweite:

3m, 20m

Stromversorgung:

24Vdc

Prozesstemperatur:

-40~+200℃

Schutzklasse:

IP67-Blasen

Prozessdruck:

-0,1 bis 8,0 MPa

Prozessanbindung:

"BSPT-Gewinde (Standard) Flanschmontage (optional)

Sondentyp:

Zylinderharter Stab PTFE/304 (optional)

Typische Anwendung:

Flüssigkeiten mit niedriger Dielektrikkonstante

Verpackung Informationen:

Karton, 40 cm × 30 cm × 30 cm

Versorgungsmaterial-Fähigkeit:

1000 Stück pro Monat

Produktbeschreibung

NYSP-M21 RF Admittanz-Pegelsender für Flüssigkeiten mit starker Spannungsfestigkeit von 8 MPa und geteilter Sonde

NYSP-M21 RF Admittanz-PegelsenderArbeitsprinzip

Die RF-Leitfähigkeitsmessung ist eine Füllstandmesstechnik mit einzigartigen Vorteilen. Obwohl das Konzept der allgemeinen Kapazitätsmessung ähnelt, integriert die RF-Leitfähigkeitstechnik eine Treiber-Schirmungsschaltung und eine Chopper-Schaltung in der elektronischen Einheit, sodass Impedanz und Kapazitätswiderstand separat gemessen werden können. Die Impedanz und die Reaktanz jedes Anhängers werden nach physikalischen Gesetzen berechnet, um betragsmäßig gleich zu sein, sodass die Auswirkung des Anhängers durch Phasenverschiebung der Oszillatorschaltung gemessen und vom Gesamtausgang eliminiert werden kann.

Die Sonde des Hochfrequenz-Leitfähigkeits-Flüssigkeitspegelsenders wird im Lagertank installiert, und die durch die Pegeländerung verursachte Hochfrequenzsignaländerung wird über die Sonde erfasst. Das Treiber-Schirmungsende der Sonde verhindert, dass der HF-Strom eine Schleife durch das hängende Material bildet, und gewährleistet so die Genauigkeit der Messung.

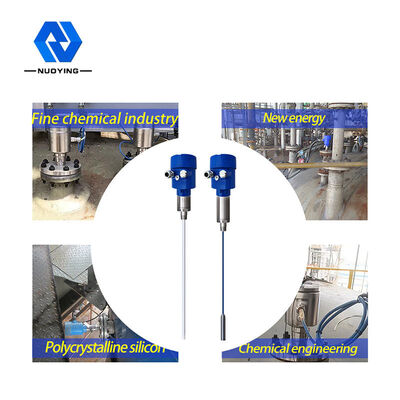

NYSP-M21 RF Admittanz-Pegelsender Anwendungsbereiche

1. Lebensmittel: Saftfabriken, Milchfabriken, Tomatenmark-Lagertanks, Brauereilagertanks usw.

2. Pharmazeutika: Mittlere pharmazeutische Lagertanks, Separatoren, Fermentationstanks usw.

3. Wasseraufbereitung: Wasserreservoirs, Klärgruben, Wasseraufbereitungstanks, Absetzbecken, Tiefbrunnen, Trinkwassernetze usw.

4. Sonstige: Umweltschutz, Ölfelder, Metallurgie, Schiffbau und andere Industrien.

NYSP-M21 RF Admittanz-PegelsenderTechnische Parameter

Produktmodell	NYSP-M21
Typische Anwendung	Flüssigkeiten mit geringer Dielektrizitätskonstante
Sondentyp	Zylinder-Hartstab PTFE/304 (optional)
Messbereich	3m, 20m
Stromversorgung	24VDC
Medientemperatur	-40~+200℃

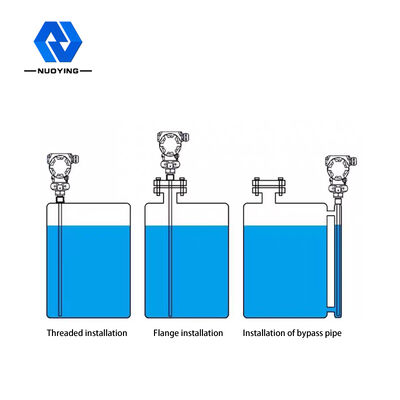

Prozessanschluss	1" BSPT-Gewinde (Standard) Flansch Montage (optional)
Prozessdruck	-0,1~8,0 MPa
Schutzart	IP67 explosionsgeschützt
Explosionsschutzklasse	Exia II CT6 (optional)
Signalausgang	4...20mA/HART/RS485/Modbus...
Elektrische Schnittstelle	M20*1,5, ½ ″NPT

Hinweis: Produkte können nach spezifischen Anforderungen der Benutzer angepasst werden.

NYSP-M21 RF Admittanz-PegelsenderVerwandte Bilder

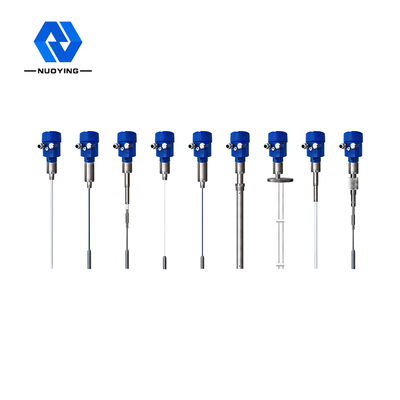

NYSP-M21 RF-Admittanz-Füllstandtransmitter für Flüssigkeiten mit starker Spannungsfestigkeit von 8 MPa und geteilt montierter Sonde 0

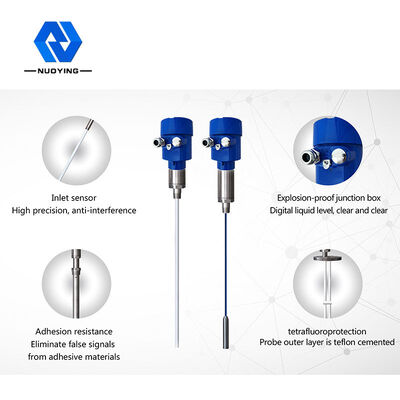

NYSP-M21 RF-Admittanz-Füllstandtransmitter für Flüssigkeiten mit starker Spannungsfestigkeit von 8 MPa und geteilt montierter Sonde 1
