NYCZ500 Stangentyp magnetostruktiver Höhenmessgerät für die Messung des Flüssigkeitsniveaus mit CE-Zertifikat und ±0,5 mm Genauigkeit

NYCZ500 Stangentyp magnetostruktiver Höhenmessgerät für die Messung des Flüssigkeitsniveaus mit CE-Zertifikat und ±0,5 mm Genauigkeit

NYCZ500 Magnetostrictive Level Gauge mit StangentypArbeitsprinzip

Das Erzeugnis besteht hauptsächlich aus einem Messrohr, einer elektronischen Kammer und einer kontaktlosen schwimmenden Kugel, die auf dem Messrohr befestigt ist.In der Messstange ist ein magnetostrictiver Draht (Wellenleitdraht) eingebautDie Messstange besteht aus einem nichtmagnetischen Edelstahlrohr, der den Wellenleitdraht sehr gut schützt.

Wenn der magnetostrictive Flüssigkeitsspiegelmesser arbeitet, sendet der Impulsgenerator in der elektronischen Kammer einen Startimpuls aus.Es erzeugt ein rotierendes Magnetfeld, das sich in Richtung des Wellenleitdrahtes bewegt.Wenn dieses Magnetfeld das permanente Magnetfeld in der Schwimmkugel trifft, erzeugt es einen magnetostrictiven Dehnungseffekt.Verursachen des Wellenleitdrahtes zu verdrehen und eine konstante Geschwindigkeit mechanische Welle zu erzeugenDiese mechanische Welle verbreitet sich in zwei Richtungen. Die mechanische Welle, die das Ende der Messstange erreicht, wird vom Dämpfer absorbiert.Die mechanische Welle, die zurück in die elektronische Kammer übertragen wird, wird durch den in der elektronischen Kammer installierten Energienaufnahmemekanismus erfasst und in den entsprechenden Stromimpuls umgewandeltDer Energienaufnahmechanismus berechnet den Zeitunterschied zwischen den beiden Impulsen, um die Höhe des gemessenen Flüssigkeitsniveaus genau zu messen.

NYCZ500 Magnetostrictive Level Gauge mit Stangentyp Gestaltungsmerkmale

1. Weite Anwendbarkeit: eine Vielzahl von Sondenformen, eine Vielzahl von Prozessverbindungsformen, eine Vielzahl von Produktionsmaterialien, können angepasst werden;

2Zuverlässigkeit: Da der magnetostrictive Füllstandsmesser das Wellenleitprinzip anwendet, gibt es keine mechanisch beweglichen Teile, also keine Reibung, keinen Verschleiß.Der gesamte Umrichter ist in einem Edelstahlrohr eingeschlossen, und das Messmedium berührungslos, zuverlässige Sensorarbeit, lange Lebensdauer.

3Hohe Genauigkeit: Da der magnetostrictive Niveaulähler mit einem Wellenleitimpuls arbeitet, wird die gemessene Verschiebung durch Messung der Zeit des Ausgangsimpulses und des Endimpulses bestimmt.so dass die Messgenauigkeit hoch ist und die Auflösung besser als 0 ist.01%FS, die mit anderen Sensoren nur schwer erreichbar ist.

4. gute Sicherheit: Magnetostrictive Levelmeter hat eine hohe Explosionssicherheit, ist intrinsisch sicher, sicher zu bedienen, besonders geeignet für die Messung von chemischen Materialien und brennbaren Flüssigkeiten.Es ist nicht erforderlich, den Deckel des Behälters beim Messen zu öffnen., wodurch die Unsicherheit bei manuellen Messungen vermieden wird.

5- Magnetostrictive Levelmeter ist einfach zu installieren und einfach zu warten: Magnetostrictive Levelmeter wird in der Regel durch die vorhandene Öffnung an der Oberseite des Tanks installiert,besonders geeignet für den Einbau von unterirdischen Lagertanks und bereits in Betrieb befindlichen Tanks, und kann die normale Produktion während des Installationsvorgangs nicht beeinträchtigen.

NYCZ500 Magnetostrictive Level Gauge mit Stangentyp Anwendungsbereiche

1- Messung und Steuerung der industriellen Feldebene

2. Messung und Kontrolle des Tankniveaus

3- Kontrolle des Flüssigkeitsniveaus in chemischen Verfahren

4. Kontrolle des Flüssigkeitsniveaus des pharmazeutischen Behälters

5. Kontrollen von Speisen- und Getränketanks

6Überwachung des Wasserstandes im Staudamm

7Trinkwasser und Abwasserbehandlung

8. Öl-Wasser-Schnittstellenmessung und Steuerung

9. Managementsystem für die Benzinzentrale

10. Sonstige Flüssigkeitsmessungen und -kontrollen

NYCZ500 Magnetostrictive Level Gauge mit StangentypTechnische Parameter

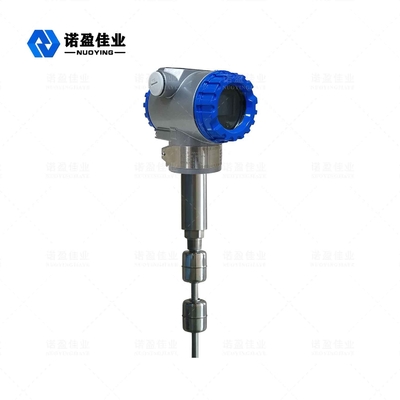

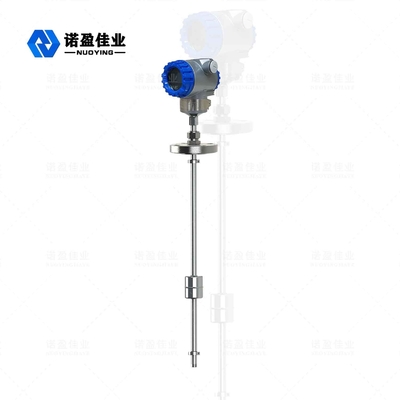

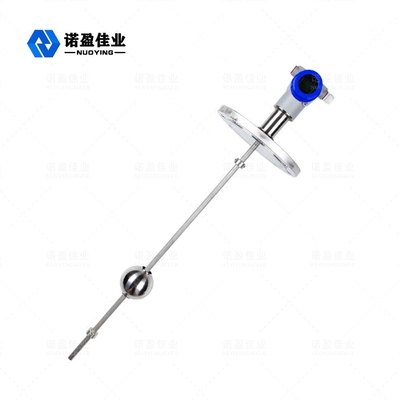

NYCZ500 Magnetostrictive Level Gauge mit Stangentyp Verwandte Bilder
