Markenbezeichnung: | NUOYING |
Modellnummer: | NYCZ500 |
MOQ: | 1 Stück |
Preis: | $558~$1200/pc |
Zahlungsbedingungen: | T/T |
Versorgungsfähigkeit: | 1000 Stück pro Monat |
NYCZ500 Magnetostrictive Level Gauge für die Messung von Flüssigkeits-Flüssigkeits-Schnittstellen mit hoher Zuverlässigkeit
Magnetostrictive Level Gauge NYCZ500Arbeitsprinzip
Das Erzeugnis besteht hauptsächlich aus einem Messrohr, einer elektronischen Kammer und einer kontaktlosen schwimmenden Kugel, die auf dem Messrohr befestigt ist.In der Messstange ist ein magnetostrictiver Draht (Wellenleitdraht) eingebautDie Messstange besteht aus einem nichtmagnetischen Edelstahlrohr, der den Wellenleitdraht sehr gut schützt.
Wenn der magnetostrictive Flüssigkeitsspiegelmesser arbeitet, sendet der Impulsgenerator in der elektronischen Kammer einen Startimpuls aus.Es erzeugt ein rotierendes Magnetfeld, das sich in Richtung des Wellenleitdrahtes bewegt.Wenn dieses Magnetfeld das permanente Magnetfeld in der Schwimmkugel trifft, erzeugt es einen magnetostrictiven Dehnungseffekt.Verursachen des Wellenleitdrahtes zu verdrehen und eine konstante Geschwindigkeit mechanische Welle zu erzeugenDiese mechanische Welle verbreitet sich in zwei Richtungen. Die mechanische Welle, die das Ende der Messstange erreicht, wird vom Dämpfer absorbiert.Die mechanische Welle, die zurück in die elektronische Kammer übertragen wird, wird durch den in der elektronischen Kammer installierten Energienaufnahmemekanismus erfasst und in den entsprechenden Stromimpuls umgewandeltDer Energienaufnahmechanismus berechnet den Zeitunterschied zwischen den beiden Impulsen, um die Höhe des gemessenen Flüssigkeitsniveaus genau zu messen.
Magnetostrictive Level Gauge NYCZ500 Gestaltungsmerkmale
1. Weite Anwendbarkeit: eine Vielzahl von Sondenformen, eine Vielzahl von Prozessverbindungsformen, eine Vielzahl von Produktionsmaterialien, können angepasst werden;
2Zuverlässigkeit: Da der magnetostrictive Füllstandsmesser das Wellenleitprinzip anwendet, gibt es keine mechanisch beweglichen Teile, also keine Reibung, keinen Verschleiß.Der gesamte Umrichter ist in einem Edelstahlrohr eingeschlossen, und das Messmedium berührungslos, zuverlässige Sensorarbeit, lange Lebensdauer.
3Hohe Genauigkeit: Da der magnetostrictive Niveaulähler mit einem Wellenleitimpuls arbeitet, wird die gemessene Verschiebung durch Messung der Zeit des Ausgangsimpulses und des Endimpulses bestimmt.so dass die Messgenauigkeit hoch ist und die Auflösung besser als 0 ist.01%FS, die mit anderen Sensoren nur schwer erreichbar ist.
Magnetostrictive Level Gauge NYCZ500Technische Parameter
Modell | NYCZ500 |
Typische Anwendung | Messung des Flüssigkeitsniveaus, Messung der Flüssigkeitsschnittstelle |
Antennenform | Typ der Stange |
Antennenmaterial | 304, 316L (fakultativ) |
Messbereich | 0- Ich weiß.5 m |
Messgenauigkeit | ±0,5 mm |
Meßwinkel | 10° |
Stromversorgung | 24VDC (2 Leitungen, 4 Leitungen), 220VAC |
Prozesstemperatur | -40 ̊+200°C |
Prozessdruck | -0,1 bis 10,0 MPa |
Prozessverbindung | Gewinde, Flansche, Halterung (optional) |
Ausgang des Signals | 4...20mA/HART/RS485/Modbus |
Betriebsstrom | 4...20mA |
Lastcharakteristik | Höchstlastwiderstand 600Ω bei Ausgangsstrom; Höchstlastwiderstand 2mA bei Ausgangsspannung |
Reaktionszeit | 0.2-5 ms |
Schutzniveau | IP65, IP67, IP68 (optional) |
Explosionssicherheit | ExiaIICT6 Ga; ExiaIICT6 Gb |
Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

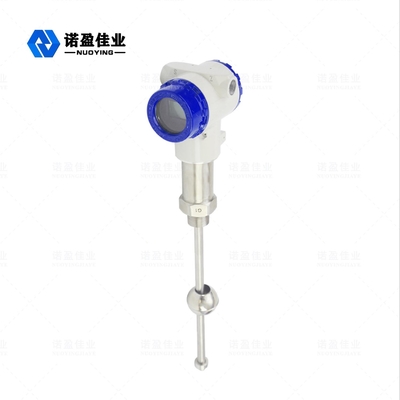

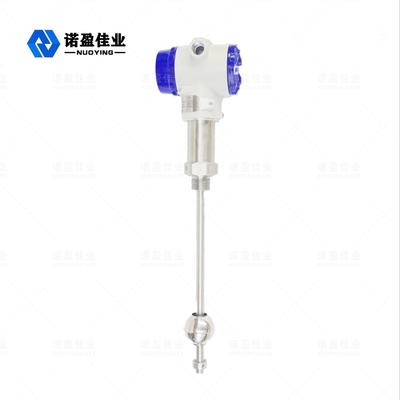

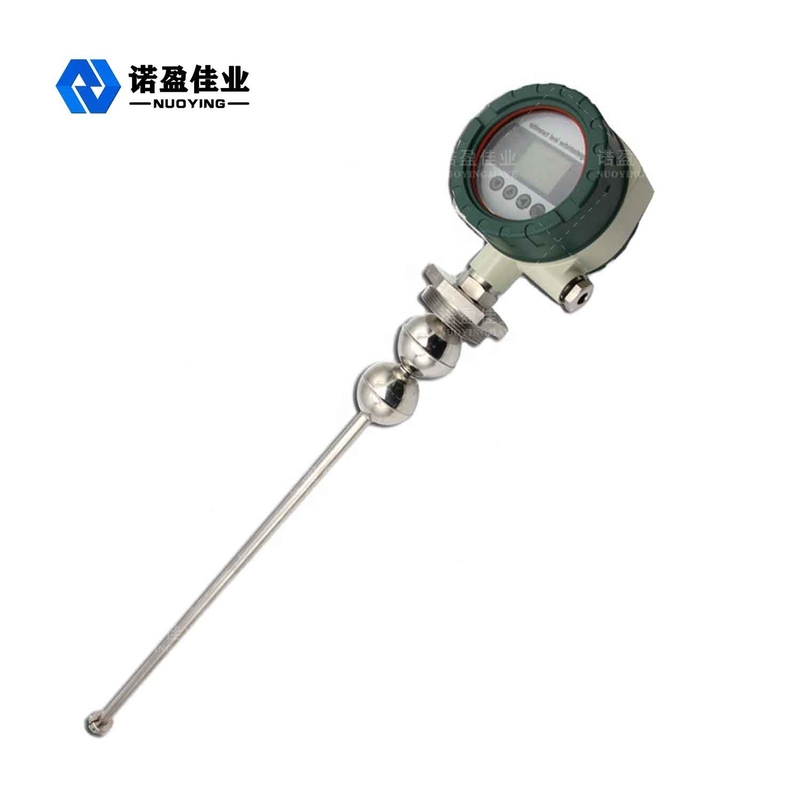

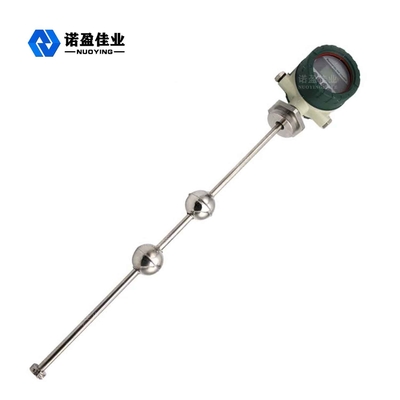

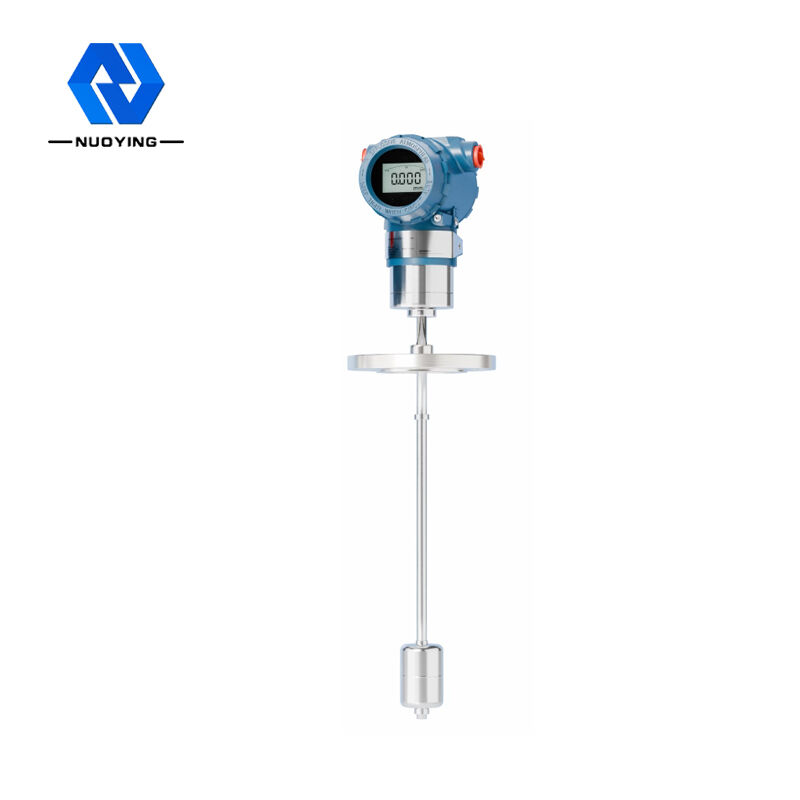

Magnetostrictive Level Gauge NYCZ500 Verwandte Bilder
