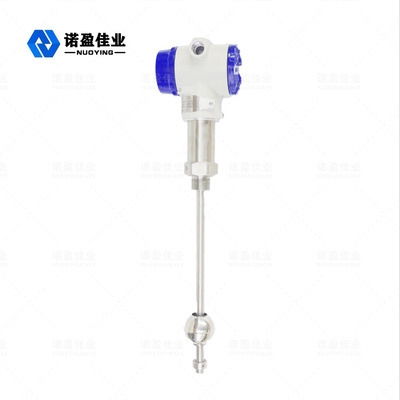

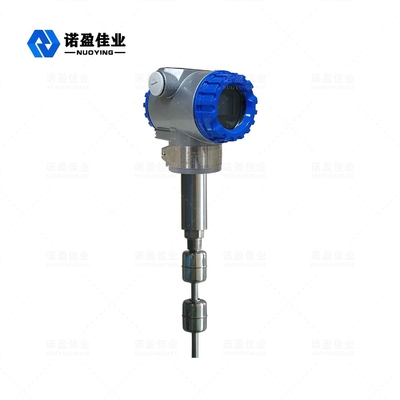

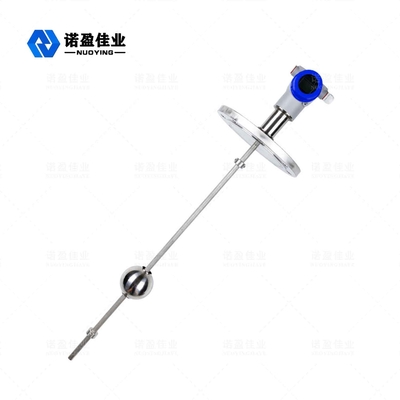

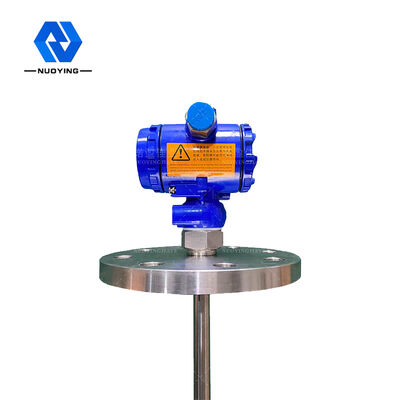

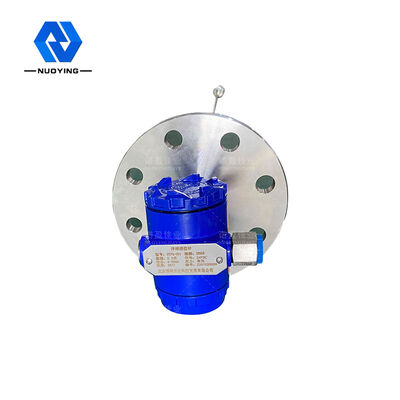

NYCZ500-Stabtyp Magnetostriktiv-Levelmessgerät Flüssigkeitswasserstandssensor mit hoher Genauigkeit

NYCZ500-Stabtyp Magnetostriktiv-Levelmessgerät Flüssigkeitswasserstandssensor mit hoher Genauigkeit

Markenbezeichnung: NUOYING
Modellnummer: NYCZ500
MOQ: 1 Stück
Preis: $548~$1200/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
0-5m
Stromversorgung:
24VDC (2 Leitungen, 4 Leitungen), 220VAC
Prozesstemperatur:
-40~+200℃
Explosionssichere Klasse:
Exia II CT6, Exia IICT6 Gb
Prozessverbindung:
Gewinde, Flansche (optional)
Typ Atenna:
Stange Atenna
Material von Atenna:
304, 316 (fakultativ)
Modell:
NYCZ500
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



NYCZ500-Stabtyp Magnetostriktiv-Levelmessgerät Flüssigkeitswasserstandssensor mit hoher Genauigkeit



NYCZ500 Magnetostrictive Level Gauge mit StangentypArbeitsprinzip



Das Erzeugnis besteht hauptsächlich aus einem Messrohr, einer elektronischen Kammer und einer kontaktlosen schwimmenden Kugel, die auf dem Messrohr befestigt ist.In der Messstange ist ein magnetostrictiver Draht (Wellenleitdraht) eingebautDie Messstange besteht aus einem nichtmagnetischen Edelstahlrohr, der den Wellenleitdraht sehr gut schützt.



Wenn der magnetostrictive Flüssigkeitsspiegelmesser arbeitet, sendet der Impulsgenerator in der elektronischen Kammer einen Startimpuls aus.Es erzeugt ein rotierendes Magnetfeld, das sich in Richtung des Wellenleitdrahtes bewegt.Wenn dieses Magnetfeld das permanente Magnetfeld in der Schwimmkugel trifft, erzeugt es einen magnetostrictiven Dehnungseffekt.Verursachen des Wellenleitdrahtes zu verdrehen und eine konstante Geschwindigkeit mechanische Welle zu erzeugenDiese mechanische Welle verbreitet sich in zwei Richtungen. Die mechanische Welle, die das Ende der Messstange erreicht, wird vom Dämpfer absorbiert.Die mechanische Welle, die zurück in die elektronische Kammer übertragen wird, wird durch den in der elektronischen Kammer installierten Energienaufnahmemekanismus erfasst und in den entsprechenden Stromimpuls umgewandeltDer Energienaufnahmechanismus berechnet den Zeitunterschied zwischen den beiden Impulsen, um die Höhe des gemessenen Flüssigkeitsniveaus genau zu messen.



NYCZ500 Magnetostrictive Level Gauge mit Stangentyp Gestaltungsmerkmale



1. gute Sicherheit: Magnetostrictive Levelmeter hat eine hohe Explosionssicherheit, ist intrinsisch sicher, sicher zu bedienen, besonders geeignet für die Messung von chemischen Materialien und brennbaren Flüssigkeiten.Es ist nicht erforderlich, den Deckel des Behälters beim Messen zu öffnen., wodurch die Unsicherheit bei manuellen Messungen vermieden wird.

2- Magnetostrictive Levelmeter ist einfach zu installieren und einfach zu warten: Magnetostrictive Levelmeter wird in der Regel durch die vorhandene Öffnung an der Oberseite des Tanks installiert,besonders geeignet für den Einbau von unterirdischen Lagertanks und bereits in Betrieb befindlichen Tanks, und kann die normale Produktion während des Installationsvorgangs nicht beeinträchtigen.



NYCZ500 Magnetostrictive Level Gauge mit StangentypTechnische Parameter



Modell NYCZ500
Typische Anwendung Messung des Flüssigkeitsniveaus, Messung der Flüssigkeitsschnittstelle
Antennenform Typ der Stange
Antennenmaterial 304, 316L (fakultativ)
Messbereich 0- Ich weiß.5 m
Messgenauigkeit ±0,5 mm
Meßwinkel 10°
Stromversorgung 24VDC (2 Leitungen, 4 Leitungen), 220VAC
Prozesstemperatur -40 ̊+200°C
Prozessdruck -0,1 bis 10,0 MPa
Prozessverbindung Gewinde, Flansche, Halterung (optional)
Ausgang des Signals 4...20mA/HART/RS485/Modbus
Betriebsstrom 4...20mA
Lastcharakteristik Höchstlastwiderstand 600Ω bei Ausgangsstrom; Höchstlastwiderstand 2mA bei Ausgangsspannung
Reaktionszeit 0.2-5 ms
Schutzniveau IP65, IP67, IP68 (optional)
Explosionssicherheit ExiaIICT6 Ga; ExiaIICT6 Gb



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.



NYCZ500 Magnetostrictive Level Gauge mit Stangentyp Verwandte Bilder



NYCZ500-Stabtyp Magnetostriktiv-Levelmessgerät Flüssigkeitswasserstandssensor mit hoher Genauigkeit 0



NYCZ500-Stabtyp Magnetostriktiv-Levelmessgerät Flüssigkeitswasserstandssensor mit hoher Genauigkeit 1
